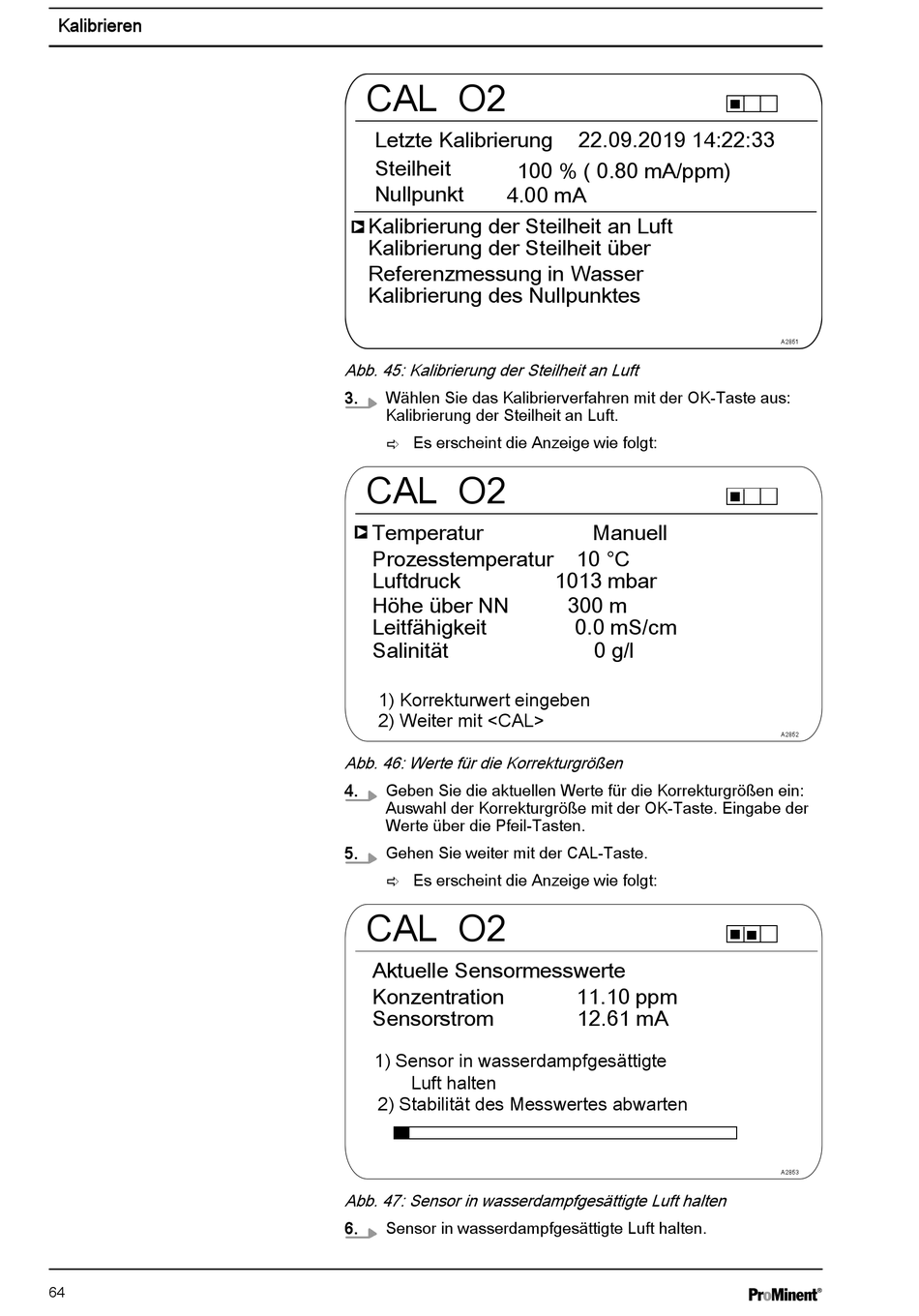

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 64

Kalibrieren
64
CAL O2
Letzte Kalibrierung
Steilheit
100 % ( 0.80 mA/ppm)
Nullpunkt
4.00 mA
Kalibrierung der Steilheit an Luft
Kalibrierung der Steilheit über
Referenzmessung in Wasser
Kalibrierung des Nullpunktes
Abb. 45: Kalibrierung der Steilheit an Luft
3. Wählen Sie das Kalibrierverfahren mit der OK-Taste aus:
Kalibrierung der Steilheit an Luft.
ð Es erscheint die Anzeige wie folgt:
CAL O2
Temperatur
Prozesstemperatur
Luftdruck
Höhe über NN
Leitfähigkeit
Salinität
1) Korrekturwert eingeben
2) Weiter mit <CAL>
Abb. 46: Werte für die Korrekturgrößen
4. Geben Sie die aktuellen Werte für die Korrekturgrößen ein:
Auswahl der Korrekturgröße mit der OK-Taste. Eingabe der
Werte über die Pfeil-Tasten.
5. Gehen Sie weiter mit der CAL-Taste.
ð Es erscheint die Anzeige wie folgt:
CAL O2
Aktuelle Sensormesswerte
Konzentration
Sensorstrom
1) Sensor in wasserdampfgesättigte
Luft halten
2) Stabilität des Messwertes abwarten
Abb. 47: Sensor in wasserdampfgesättigte Luft halten
6. Sensor in wasserdampfgesättigte Luft halten.
22.09.2019 14:22:33
Manuell
10 °C
1013 mbar
300 m
0.0 mS/cm
0 g/l
11.10 ppm
12.61 mA
A2851
A2852
A2853
