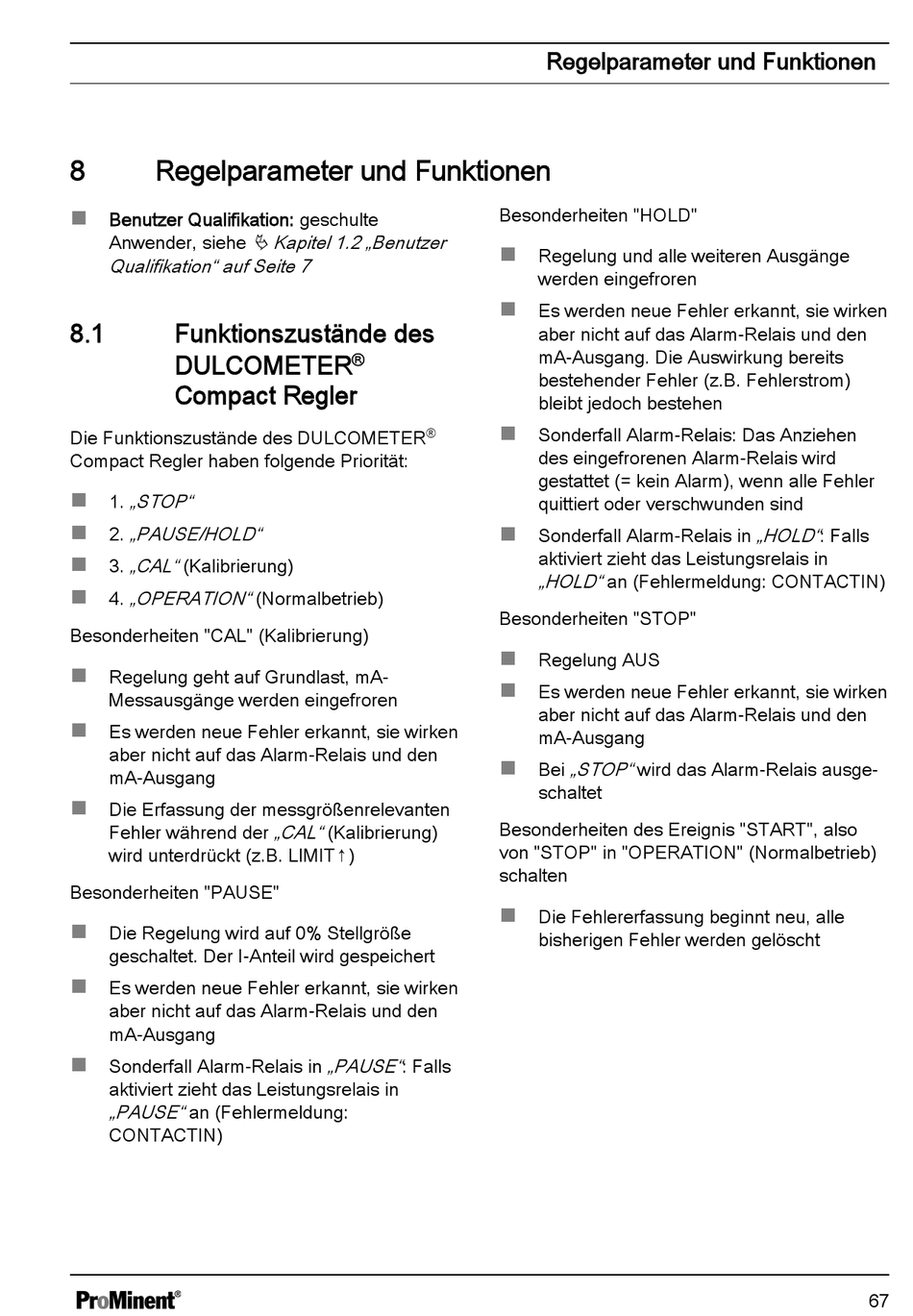

Regelparameter und Funktionen

n
Benutzer Qualifikation: geschulte
Anwender, siehe
Qualifikation" auf Seite 7
8.1 Funktionszustände des
DULCOMETER
Compact Regler
Die Funktionszustände des DULCOMETER
Compact Regler haben folgende Priorität:
n „STOP"
1.
n „PAUSE/HOLD"
2.
n „CAL" (Kalibrierung)
3.
n „OPERATION" (Normalbetrieb)
4.
Besonderheiten "CAL" (Kalibrierung)
n
Regelung geht auf Grundlast, mA-
Messausgänge werden eingefroren
n
Es werden neue Fehler erkannt, sie wirken
aber nicht auf das Alarm-Relais und den
mA-Ausgang
n
Die Erfassung der messgrößenrelevanten
Fehler während der
wird unterdrückt (z.B. LIMIT↑)
Besonderheiten "PAUSE"
n
Die Regelung wird auf 0% Stellgröße
geschaltet. Der I-Anteil wird gespeichert
n
Es werden neue Fehler erkannt, sie wirken
aber nicht auf das Alarm-Relais und den
mA-Ausgang
n
Sonderfall Alarm-Relais in
aktiviert zieht das Leistungsrelais in
„PAUSE" an (Fehlermeldung:
CONTACTIN)
Ä Kapitel 1.2 „Benutzer
®
„CAL" (Kalibrierung)
„PAUSE" : Falls
Regelparameter und Funktionen
Besonderheiten "HOLD"
n
Regelung und alle weiteren Ausgänge
werden eingefroren
n
Es werden neue Fehler erkannt, sie wirken
aber nicht auf das Alarm-Relais und den
mA-Ausgang. Die Auswirkung bereits
bestehender Fehler (z.B. Fehlerstrom)
bleibt jedoch bestehen
n
Sonderfall Alarm-Relais: Das Anziehen
®
des eingefrorenen Alarm-Relais wird
gestattet (= kein Alarm), wenn alle Fehler
quittiert oder verschwunden sind
n
Sonderfall Alarm-Relais in
aktiviert zieht das Leistungsrelais in
„HOLD" an (Fehlermeldung: CONTACTIN)
Besonderheiten "STOP"
n
Regelung AUS
n
Es werden neue Fehler erkannt, sie wirken
aber nicht auf das Alarm-Relais und den
mA-Ausgang
n „STOP" wird das Alarm-Relais ausge‐
Bei
schaltet
Besonderheiten des Ereignis "START", also
von "STOP" in "OPERATION" (Normalbetrieb)
schalten
n
Die Fehlererfassung beginnt neu, alle
bisherigen Fehler werden gelöscht
„HOLD" : Falls
