[Relais] einstellen
Die
Tab. 8: Einstellbare Parameter der Relais 1 und Relais 2
Parameter Einstellbare Funktion
[Funktion]
Relais einstellen als:
[Aus]
n
[Grenzwert 1]
n
[Grenzwert 2]
n
[Grenzwert 1 <Stellgr>]
n
[Grenzwert 2 <Stellgr>]
n
[Zyklus]
n
[Impulslänge (PWM)]
n
[Zuordnung]
Relais dem jeweiligen Messkanal zuordnen:
[Kanal 1]
n
[Kanal 2]
n
[Kanal 3]
n
[Kanal 1+2]
n
[Kanal 1+2+Differenz]
n
Tab. 9: Einstellbare Parameter des Alarmrelais
Parameter
[Funktion]
102
Relais 1
Funktion
Zuordnung

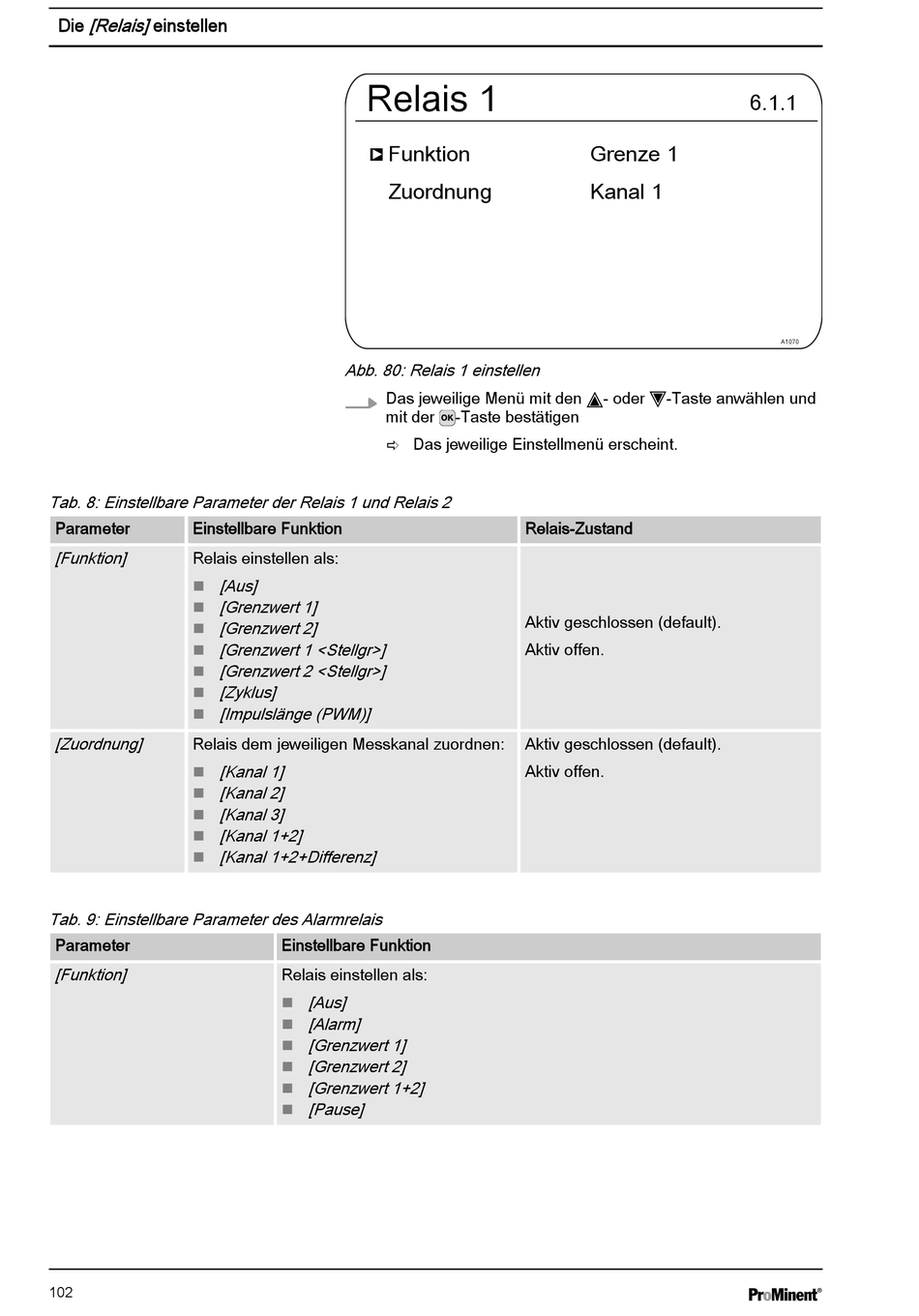

Abb. 80: Relais 1 einstellen
Das jeweilige Menü mit den
mit der
ð Das jeweilige Einstellmenü erscheint.
Einstellbare Funktion
Relais einstellen als:
[Aus]
n
[Alarm]
n
[Grenzwert 1]
n
[Grenzwert 2]
n
[Grenzwert 1+2]
n
[Pause]
n
Grenze 1
Kanal 1
- oder
-Taste bestätigen
Relais-Zustand
Aktiv geschlossen (default).
Aktiv offen.
Aktiv geschlossen (default).
Aktiv offen.
6.1.1
A1070
-Taste anwählen und
