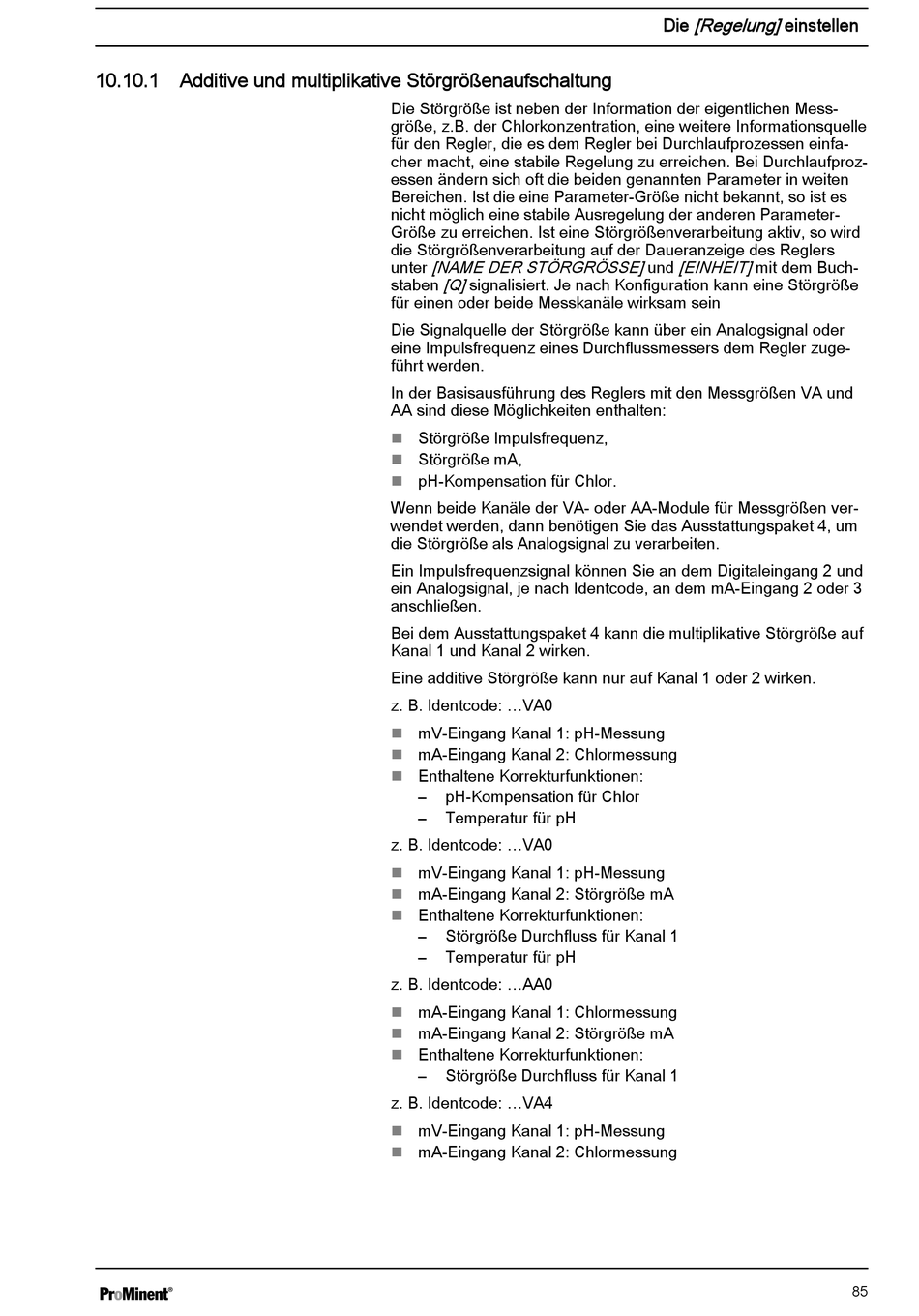

10.10.1 Additive und multiplikative Störgrößenaufschaltung
Die Störgröße ist neben der Information der eigentlichen Mess‐
größe, z.B. der Chlorkonzentration, eine weitere Informationsquelle
für den Regler, die es dem Regler bei Durchlaufprozessen einfa‐
cher macht, eine stabile Regelung zu erreichen. Bei Durchlaufproz‐
essen ändern sich oft die beiden genannten Parameter in weiten
Bereichen. Ist die eine Parameter-Größe nicht bekannt, so ist es
nicht möglich eine stabile Ausregelung der anderen Parameter-
Größe zu erreichen. Ist eine Störgrößenverarbeitung aktiv, so wird
die Störgrößenverarbeitung auf der Daueranzeige des Reglers
[NAME DER STÖRGRÖSSE] und [EINHEIT] mit dem Buch‐
unter
[Q] signalisiert. Je nach Konfiguration kann eine Störgröße
staben
für einen oder beide Messkanäle wirksam sein
Die Signalquelle der Störgröße kann über ein Analogsignal oder
eine Impulsfrequenz eines Durchflussmessers dem Regler zuge‐
führt werden.
In der Basisausführung des Reglers mit den Messgrößen VA und
AA sind diese Möglichkeiten enthalten:
Störgröße Impulsfrequenz,
n
Störgröße mA,
n
pH-Kompensation für Chlor.
n
Wenn beide Kanäle der VA- oder AA-Module für Messgrößen ver‐
wendet werden, dann benötigen Sie das Ausstattungspaket 4, um
die Störgröße als Analogsignal zu verarbeiten.
Ein Impulsfrequenzsignal können Sie an dem Digitaleingang 2 und
ein Analogsignal, je nach Identcode, an dem mA-Eingang 2 oder 3
anschließen.
Bei dem Ausstattungspaket 4 kann die multiplikative Störgröße auf
Kanal 1 und Kanal 2 wirken.
Eine additive Störgröße kann nur auf Kanal 1 oder 2 wirken.
z. B. Identcode: ...VA0
mV-Eingang Kanal 1: pH-Messung
n
mA-Eingang Kanal 2: Chlormessung
n
Enthaltene Korrekturfunktionen:
n
– pH-Kompensation für Chlor
– Temperatur für pH
z. B. Identcode: ...VA0
mV-Eingang Kanal 1: pH-Messung
n
mA-Eingang Kanal 2: Störgröße mA
n
Enthaltene Korrekturfunktionen:
n
– Störgröße Durchfluss für Kanal 1
– Temperatur für pH
z. B. Identcode: ...AA0
mA-Eingang Kanal 1: Chlormessung
n
mA-Eingang Kanal 2: Störgröße mA
n
Enthaltene Korrekturfunktionen:
n
– Störgröße Durchfluss für Kanal 1
z. B. Identcode: ...VA4
mV-Eingang Kanal 1: pH-Messung
n
mA-Eingang Kanal 2: Chlormessung
n
