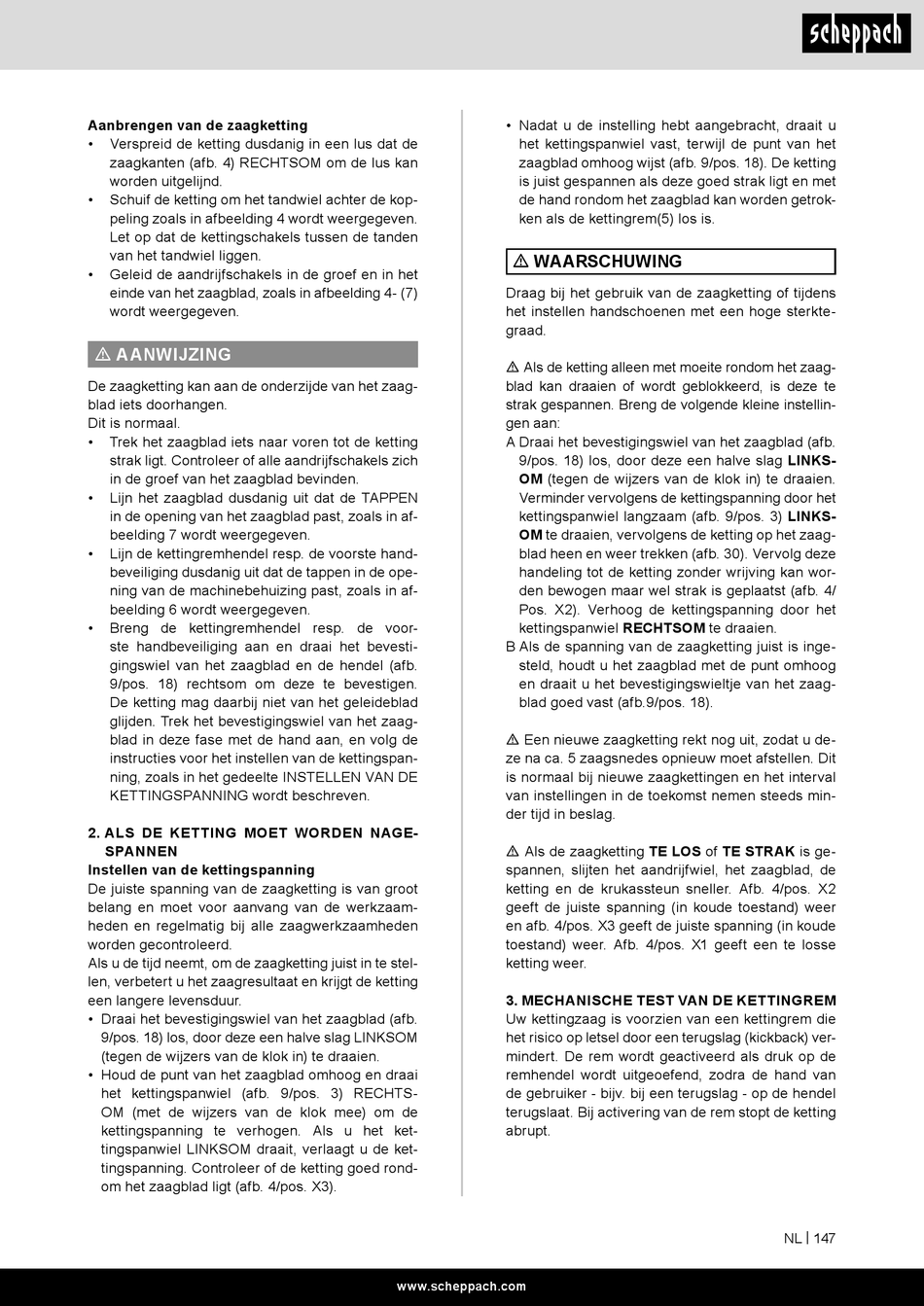

Scheppach PCS38 Originalbetriebsanleitung Seite 147

Aanbrengen van de zaagketting
• Verspreid de ketting dusdanig in een lus dat de
zaagkanten (afb. 4) RECHTSOM om de lus kan
worden uitgelijnd.
• Schuif de ketting om het tandwiel achter de kop-
peling zoals in afbeelding 4 wordt weergegeven.
Let op dat de kettingschakels tussen de tanden
van het tandwiel liggen.
• Geleid de aandrijfschakels in de groef en in het
einde van het zaagblad, zoals in afbeelding 4- (7)
wordt weergegeven.
m AANWIJZING
De zaagketting kan aan de onderzijde van het zaag-
blad iets doorhangen.
Dit is normaal.
• Trek het zaagblad iets naar voren tot de ketting
strak ligt. Controleer of alle aandrijfschakels zich
in de groef van het zaagblad bevinden.
• Lijn het zaagblad dusdanig uit dat de TAPPEN
in de opening van het zaagblad past, zoals in af-
beelding 7 wordt weergegeven.
• Lijn de kettingremhendel resp. de voorste hand-
beveiliging dusdanig uit dat de tappen in de ope-
ning van de machinebehuizing past, zoals in af-
beelding 6 wordt weergegeven.
• Breng de kettingremhendel resp. de voor-
ste handbeveiliging aan en draai het bevesti-
gingswiel van het zaagblad en de hendel (afb.
9/pos. 18) rechtsom om deze te bevestigen.
De ketting mag daarbij niet van het geleideblad
glijden. Trek het bevestigingswiel van het zaag-
blad in deze fase met de hand aan, en volg de
instructies voor het instellen van de kettingspan-
ning, zoals in het gedeelte INSTELLEN VAN DE
KETTINGSPANNING wordt beschreven.
2. ALS DE KETTING MOET WORDEN NAGE-
SPANNEN
Instellen van de kettingspanning
De juiste spanning van de zaagketting is van groot
belang en moet voor aanvang van de werkzaam-
heden en regelmatig bij alle zaagwerkzaamheden
worden gecontroleerd.
Als u de tijd neemt, om de zaagketting juist in te stel-
len, verbetert u het zaagresultaat en krijgt de ketting
een langere levensduur.
• Draai het bevestigingswiel van het zaagblad (afb.
9/pos. 18) los, door deze een halve slag LINKSOM
(tegen de wijzers van de klok in) te draaien.
• Houd de punt van het zaagblad omhoog en draai
het kettingspanwiel (afb. 9/pos. 3) RECHTS-
OM (met de wijzers van de klok mee) om de
kettingspanning te verhogen. Als u het ket-
tingspanwiel LINKSOM draait, verlaagt u de ket-
tingspanning. Controleer of de ketting goed rond-
om het zaagblad ligt (afb. 4/pos. X3).
• Nadat u de instelling hebt aangebracht, draait u
het kettingspanwiel vast, terwijl de punt van het
zaagblad omhoog wijst (afb. 9/pos. 18). De ketting
is juist gespannen als deze goed strak ligt en met
de hand rondom het zaagblad kan worden getrok-
ken als de kettingrem(5) los is.
m WAARSCHUWING
Draag bij het gebruik van de zaagketting of tijdens
het instellen handschoenen met een hoge sterkte-
graad.
m Als de ketting alleen met moeite rondom het zaag-
blad kan draaien of wordt geblokkeerd, is deze te
strak gespannen. Breng de volgende kleine instellin-
gen aan:
A Draai het bevestigingswiel van het zaagblad (afb.
9/pos. 18) los, door deze een halve slag LINKS-
OM (tegen de wijzers van de klok in) te draaien.
Verminder vervolgens de kettingspanning door het
kettingspanwiel langzaam (afb. 9/pos. 3) LINKS-
OM te draaien, vervolgens de ketting op het zaag-
blad heen en weer trekken (afb. 30). Vervolg deze
handeling tot de ketting zonder wrijving kan wor-
den bewogen maar wel strak is geplaatst (afb. 4/
Pos. X2). Verhoog de kettingspanning door het
kettingspanwiel RECHTSOM te draaien.
B Als de spanning van de zaagketting juist is inge-
steld, houdt u het zaagblad met de punt omhoog
en draait u het bevestigingswieltje van het zaag-
blad goed vast (afb.9/pos. 18).
m Een nieuwe zaagketting rekt nog uit, zodat u de-
ze na ca. 5 zaagsnedes opnieuw moet afstellen. Dit
is normaal bij nieuwe zaagkettingen en het interval
van instellingen in de toekomst nemen steeds min-
der tijd in beslag.
m Als de zaagketting TE LOS of TE STRAK is ge-
spannen, slijten het aandrijfwiel, het zaagblad, de
ketting en de krukassteun sneller. Afb. 4/pos. X2
geeft de juiste spanning (in koude toestand) weer
en afb. 4/pos. X3 geeft de juiste spanning (in koude
toestand) weer. Afb. 4/pos. X1 geeft een te losse
ketting weer.
3. MECHANISCHE TEST VAN DE KETTINGREM
Uw kettingzaag is voorzien van een kettingrem die
het risico op letsel door een terugslag (kickback) ver-
mindert. De rem wordt geactiveerd als druk op de
remhendel wordt uitgeoefend, zodra de hand van
de gebruiker - bijv. bij een terugslag - op de hendel
terugslaat. Bij activering van de rem stopt de ketting
abrupt.
