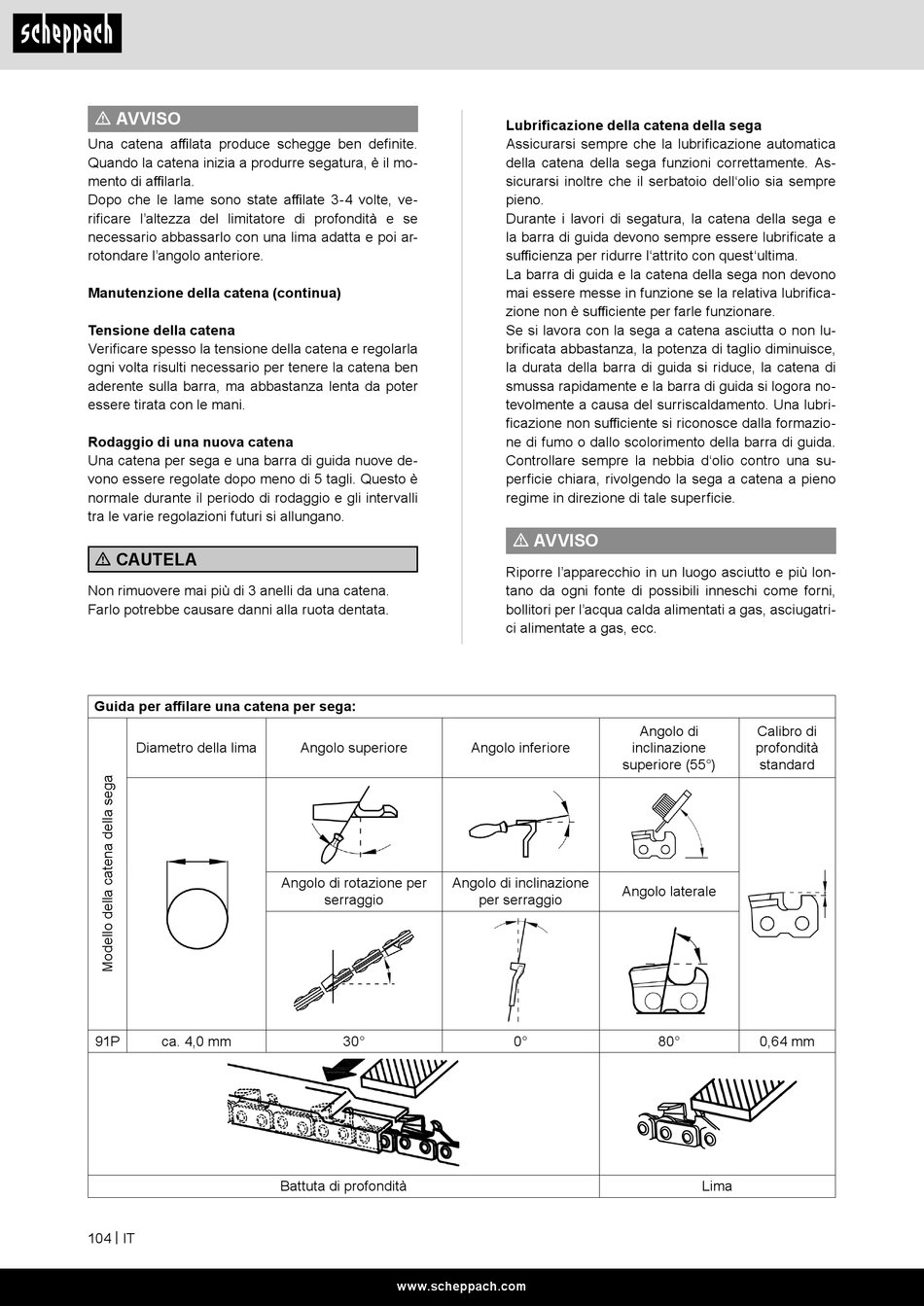

Scheppach PCS38 Originalbetriebsanleitung Seite 104

m AVVISO
Una catena affilata produce schegge ben definite.
Quando la catena inizia a produrre segatura, è il mo-
mento di affilarla.
Dopo che le lame sono state affilate 3-4 volte, ve-
rificare l'altezza del limitatore di profondità e se
necessario abbassarlo con una lima adatta e poi ar-
rotondare l'angolo anteriore.
Manutenzione della catena (continua)
Tensione della catena
Verificare spesso la tensione della catena e regolarla
ogni volta risulti necessario per tenere la catena ben
aderente sulla barra, ma abbastanza lenta da poter
essere tirata con le mani.
Rodaggio di una nuova catena
Una catena per sega e una barra di guida nuove de-
vono essere regolate dopo meno di 5 tagli. Questo è
normale durante il periodo di rodaggio e gli intervalli
tra le varie regolazioni futuri si allungano.
m CAUTELA
Non rimuovere mai più di 3 anelli da una catena.
Farlo potrebbe causare danni alla ruota dentata.
Guida per affilare una catena per sega:
Diametro della lima
91P ca. 4,0 mm
104 | IT
Angolo superiore
Angolo di rotazione per Angolo di inclinazione
serraggio
30°
Battuta di profondità
www.scheppach.com
Lubrificazione della catena della sega
Assicurarsi sempre che la lubrificazione automatica
della catena della sega funzioni correttamente. As-
sicurarsi inoltre che il serbatoio dell'olio sia sempre
pieno.
Durante i lavori di segatura, la catena della sega e
la barra di guida devono sempre essere lubrificate a
sufficienza per ridurre l'attrito con quest'ultima.
La barra di guida e la catena della sega non devono
mai essere messe in funzione se la relativa lubrifica-
zione non è sufficiente per farle funzionare.
Se si lavora con la sega a catena asciutta o non lu-
brificata abbastanza, la potenza di taglio diminuisce,
la durata della barra di guida si riduce, la catena di
smussa rapidamente e la barra di guida si logora no-
tevolmente a causa del surriscaldamento. Una lubri-
ficazione non sufficiente si riconosce dalla formazio-
ne di fumo o dallo scolorimento della barra di guida.
Controllare sempre la nebbia d'olio contro una su-
perficie chiara, rivolgendo la sega a catena a pieno
regime in direzione di tale superficie.
m AVVISO
Riporre l'apparecchio in un luogo asciutto e più lon-
tano da ogni fonte di possibili inneschi come forni,
bollitori per l'acqua calda alimentati a gas, asciugatri-
ci alimentate a gas, ecc.
Angolo di
Angolo inferiore inclinazione
superiore (55°)
Angolo laterale
per serraggio
0°
Calibro di
profondità
standard
80° 0,64 mm
Lima
