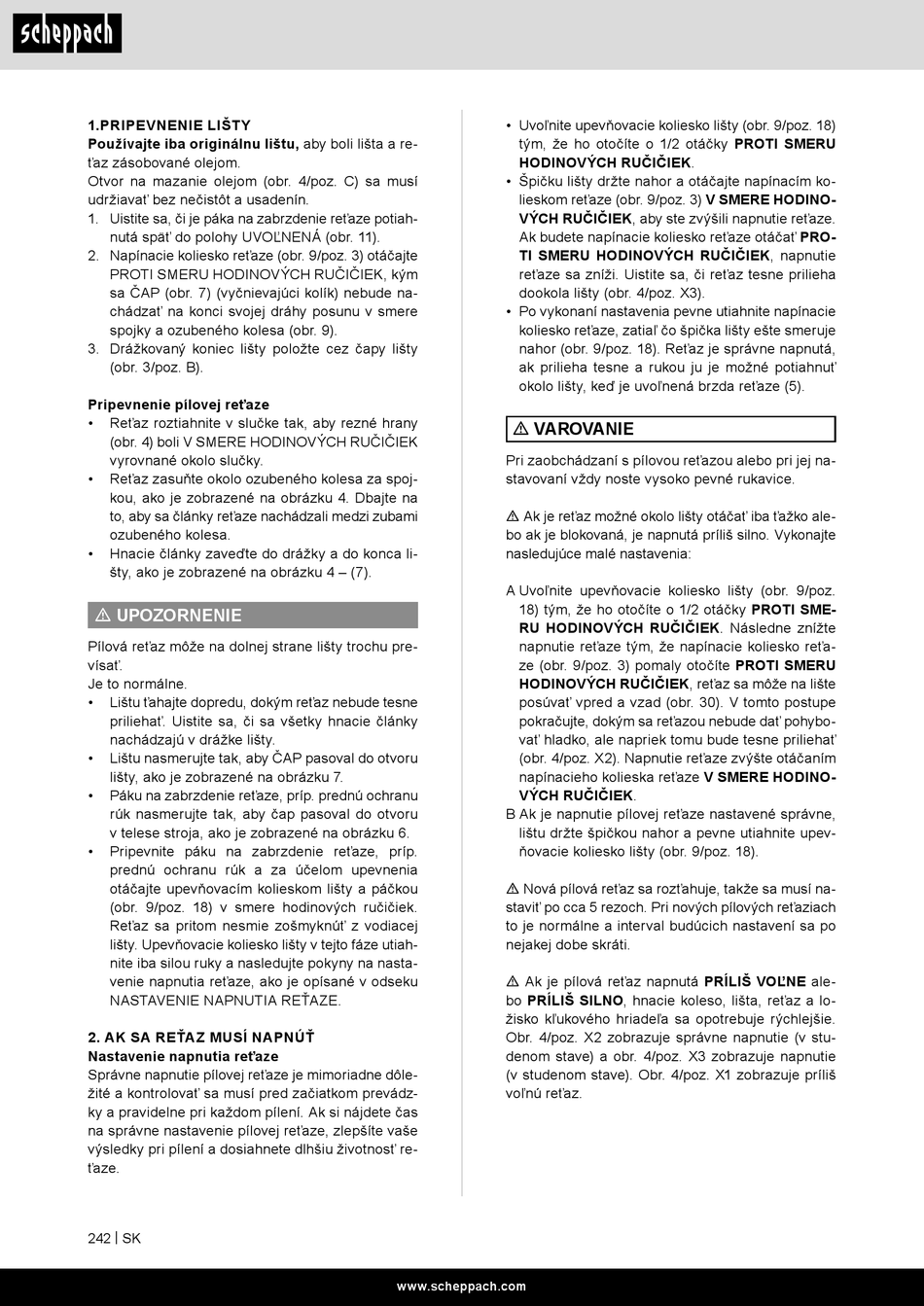

1.PRIPEVNENIE LIŠTY
Používajte iba originálnu lištu, aby boli lišta a re-
ťaz zásobované olejom.
Otvor na mazanie olejom (obr. 4/poz. C) sa musí
udržiavať bez nečistôt a usadenín.
1. Uistite sa, či je páka na zabrzdenie reťaze potiah-
nutá späť do polohy UVOĽNENÁ (obr. 11).
2. Napínacie koliesko reťaze (obr. 9/poz. 3) otáčajte
PROTI SMERU HODINOVÝCH RUČIČIEK, kým
sa ČAP (obr. 7) (vyčnievajúci kolík) nebude na-
chádzať na konci svojej dráhy posunu v smere
spojky a ozubeného kolesa (obr. 9).
3. Drážkovaný koniec lišty položte cez čapy lišty
(obr. 3/poz. B).
Pripevnenie pílovej reťaze
• Reťaz roztiahnite v slučke tak, aby rezné hrany
(obr. 4) boli V SMERE HODINOVÝCH RUČIČIEK
vyrovnané okolo slučky.
• Reťaz zasuňte okolo ozubeného kolesa za spoj-
kou, ako je zobrazené na obrázku 4. Dbajte na
to, aby sa články reťaze nachádzali medzi zubami
ozubeného kolesa.
• Hnacie články zaveďte do drážky a do konca li-
šty, ako je zobrazené na obrázku 4 – (7).
m UPOZORNENIE
Pílová reťaz môže na dolnej strane lišty trochu pre-
vísať.
Je to normálne.
• Lištu ťahajte dopredu, dokým reťaz nebude tesne
priliehať. Uistite sa, či sa všetky hnacie články
nachádzajú v drážke lišty.
• Lištu nasmerujte tak, aby ČAP pasoval do otvoru
lišty, ako je zobrazené na obrázku 7.
• Páku na zabrzdenie reťaze, príp. prednú ochranu
rúk nasmerujte tak, aby čap pasoval do otvoru
v telese stroja, ako je zobrazené na obrázku 6.
• Pripevnite páku na zabrzdenie reťaze, príp.
prednú ochranu rúk a za účelom upevnenia
otáčajte upevňovacím kolieskom lišty a páčkou
(obr. 9/poz. 18) v smere hodinových ručičiek.
Reťaz sa pritom nesmie zošmyknúť z vodiacej
lišty. Upevňovacie koliesko lišty v tejto fáze utiah-
nite iba silou ruky a nasledujte pokyny na nasta-
venie napnutia reťaze, ako je opísané v odseku
NASTAVENIE NAPNUTIA REŤAZE.
2. AK SA REŤAZ MUSÍ NAPNÚŤ
Nastavenie napnutia reťaze
Správne napnutie pílovej reťaze je mimoriadne dôle-
žité a kontrolovať sa musí pred začiatkom prevádz-
ky a pravidelne pri každom pílení. Ak si nájdete čas
na správne nastavenie pílovej reťaze, zlepšíte vaše
výsledky pri pílení a dosiahnete dlhšiu životnosť re-
ťaze.
242 | SK
• Uvoľnite upevňovacie koliesko lišty (obr. 9/poz. 18)
tým, že ho otočíte o 1/2 otáčky PROTI SMERU
HODINOVÝCH RUČIČIEK.
• Špičku lišty držte nahor a otáčajte napínacím ko-
lieskom reťaze (obr. 9/poz. 3) V SMERE HODINO-
VÝCH RUČIČIEK, aby ste zvýšili napnutie reťaze.
Ak budete napínacie koliesko reťaze otáčať PRO-
TI SMERU HODINOVÝCH RUČIČIEK, napnutie
reťaze sa zníži. Uistite sa, či reťaz tesne prilieha
dookola lišty (obr. 4/poz. X3).
• Po vykonaní nastavenia pevne utiahnite napínacie
koliesko reťaze, zatiaľ čo špička lišty ešte smeruje
nahor (obr. 9/poz. 18). Reťaz je správne napnutá,
ak prilieha tesne a rukou ju je možné potiahnuť
okolo lišty, keď je uvoľnená brzda reťaze (5).
m VAROVANIE
Pri zaobchádzaní s pílovou reťazou alebo pri jej na-
stavovaní vždy noste vysoko pevné rukavice.
m Ak je reťaz možné okolo lišty otáčať iba ťažko ale-
bo ak je blokovaná, je napnutá príliš silno. Vykonajte
nasledujúce malé nastavenia:
A Uvoľnite upevňovacie koliesko lišty (obr. 9/poz.
18) tým, že ho otočíte o 1/2 otáčky PROTI SME-
RU HODINOVÝCH RUČIČIEK. Následne znížte
napnutie reťaze tým, že napínacie koliesko reťa-
ze (obr. 9/poz. 3) pomaly otočíte PROTI SMERU
HODINOVÝCH RUČIČIEK, reťaz sa môže na lište
posúvať vpred a vzad (obr. 30). V tomto postupe
pokračujte, dokým sa reťazou nebude dať pohybo-
vať hladko, ale napriek tomu bude tesne priliehať
(obr. 4/poz. X2). Napnutie reťaze zvýšte otáčaním
napínacieho kolieska reťaze V SMERE HODINO-
VÝCH RUČIČIEK.
B Ak je napnutie pílovej reťaze nastavené správne,
lištu držte špičkou nahor a pevne utiahnite upev-
ňovacie koliesko lišty (obr. 9/poz. 18).
m Nová pílová reťaz sa rozťahuje, takže sa musí na-
staviť po cca 5 rezoch. Pri nových pílových reťaziach
to je normálne a interval budúcich nastavení sa po
nejakej dobe skráti.
m Ak je pílová reťaz napnutá PRÍLIŠ VOĽNE ale-
bo PRÍLIŠ SILNO, hnacie koleso, lišta, reťaz a lo-
žisko kľukového hriadeľa sa opotrebuje rýchlejšie.
Obr. 4/poz. X2 zobrazuje správne napnutie (v stu-
denom stave) a obr. 4/poz. X3 zobrazuje napnutie
(v studenom stave). Obr. 4/poz. X1 zobrazuje príliš
voľnú reťaz.
