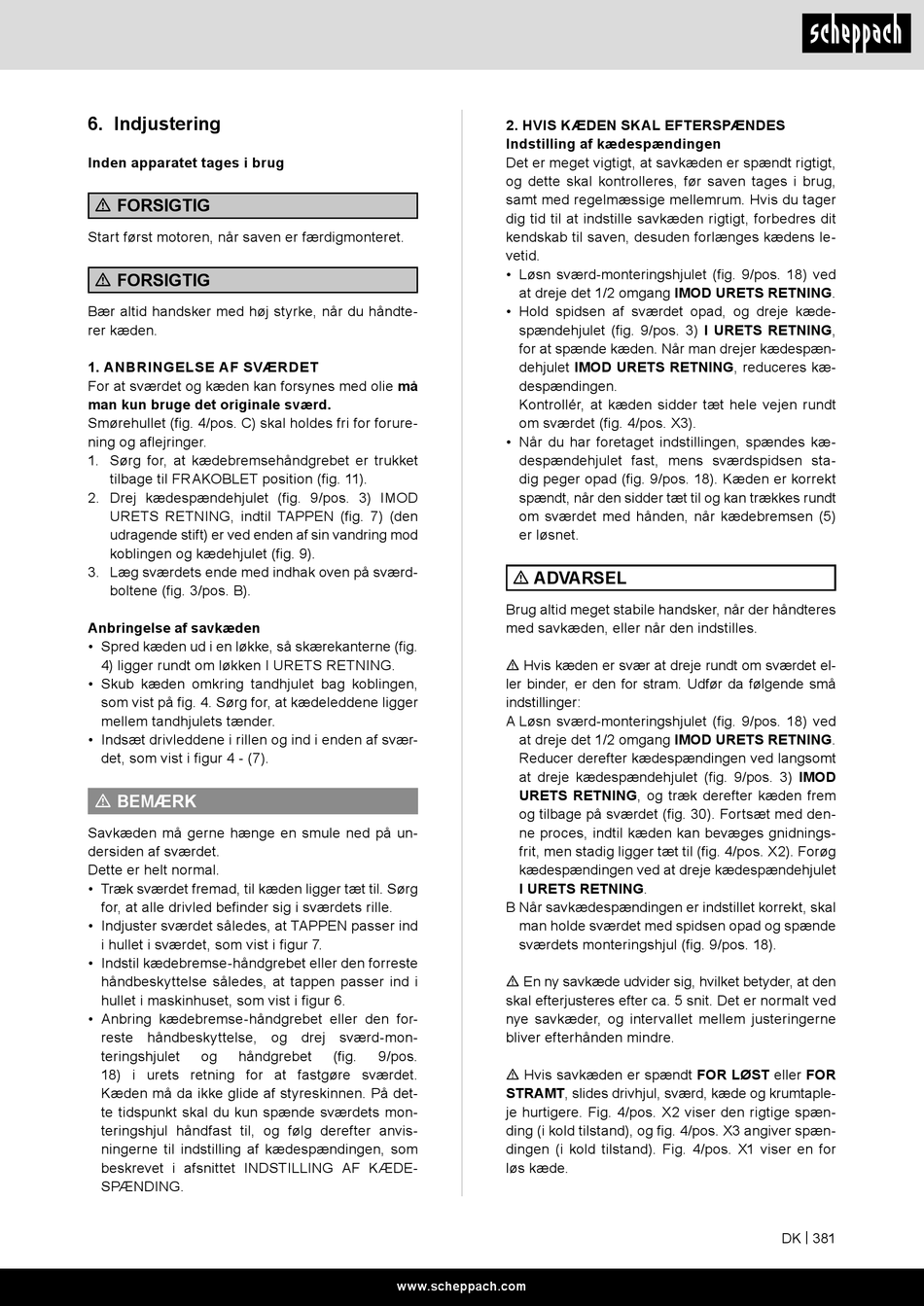

6. Indjustering
Inden apparatet tages i brug
m FORSIGTIG
Start først motoren, når saven er færdigmonteret.
m FORSIGTIG
Bær altid handsker med høj styrke, når du håndte-
rer kæden.
1. ANBRINGELSE AF SVÆRDET
For at sværdet og kæden kan forsynes med olie må
man kun bruge det originale sværd.
Smørehullet (fig. 4/pos. C) skal holdes fri for forure-
ning og aflejringer.
1. Sørg for, at kædebremsehåndgrebet er trukket
tilbage til FRAKOBLET position (fig. 11).
2. Drej kædespændehjulet (fig. 9/pos. 3) IMOD
URETS RETNING, indtil TAPPEN (fig. 7) (den
udragende stift) er ved enden af sin vandring mod
koblingen og kædehjulet (fig. 9).
3. Læg sværdets ende med indhak oven på sværd-
boltene (fig. 3/pos. B).
Anbringelse af savkæden
• Spred kæden ud i en løkke, så skærekanterne (fig.
4) ligger rundt om løkken I URETS RETNING.
• Skub kæden omkring tandhjulet bag koblingen,
som vist på fig. 4. Sørg for, at kædeleddene ligger
mellem tandhjulets tænder.
• Indsæt drivleddene i rillen og ind i enden af svær-
det, som vist i figur 4 - (7).
m BEMÆRK
Savkæden må gerne hænge en smule ned på un-
dersiden af sværdet.
Dette er helt normal.
• Træk sværdet fremad, til kæden ligger tæt til. Sørg
for, at alle drivled befinder sig i sværdets rille.
• Indjuster sværdet således, at TAPPEN passer ind
i hullet i sværdet, som vist i figur 7.
• Indstil kædebremse-håndgrebet eller den forreste
håndbeskyttelse således, at tappen passer ind i
hullet i maskinhuset, som vist i figur 6.
• Anbring kædebremse-håndgrebet eller den for-
reste håndbeskyttelse, og drej sværd-mon-
teringshjulet og håndgrebet
18) i urets retning for at fastgøre sværdet.
Kæden må da ikke glide af styreskinnen. På det-
te tidspunkt skal du kun spænde sværdets mon-
teringshjul håndfast til, og følg derefter anvis-
ningerne til indstilling af kædespændingen, som
beskrevet i afsnittet INDSTILLING AF KÆDE-
SPÆNDING.
2. HVIS KÆDEN SKAL EFTERSPÆNDES
Indstilling af kædespændingen
Det er meget vigtigt, at savkæden er spændt rigtigt,
og dette skal kontrolleres, før saven tages i brug,
samt med regelmæssige mellemrum. Hvis du tager
dig tid til at indstille savkæden rigtigt, forbedres dit
kendskab til saven, desuden forlænges kædens le-
vetid.
• Løsn sværd-monteringshjulet (fig. 9/pos. 18) ved
• Hold spidsen af sværdet opad, og dreje kæde-
• Når du har foretaget indstillingen, spændes kæ-
Brug altid meget stabile handsker, når der håndteres
med savkæden, eller når den indstilles.
m Hvis kæden er svær at dreje rundt om sværdet el-
ler binder, er den for stram. Udfør da følgende små
indstillinger:
A Løsn sværd-monteringshjulet (fig. 9/pos. 18) ved
B Når savkædespændingen er indstillet korrekt, skal
m En ny savkæde udvider sig, hvilket betyder, at den
skal efterjusteres efter ca. 5 snit. Det er normalt ved
nye savkæder, og intervallet mellem justeringerne
bliver efterhånden mindre.
(fig. 9/pos.
m Hvis savkæden er spændt FOR LØST eller FOR
STRAMT, slides drivhjul, sværd, kæde og krumtaple-
je hurtigere. Fig. 4/pos. X2 viser den rigtige spæn-
ding (i kold tilstand), og fig. 4/pos. X3 angiver spæn-
dingen (i kold tilstand). Fig. 4/pos. X1 viser en for
løs kæde.
www.scheppach.com
at dreje det 1/2 omgang IMOD URETS RETNING.
spændehjulet (fig. 9/pos. 3) I URETS RETNING,
for at spænde kæden. Når man drejer kædespæn-
dehjulet IMOD URETS RETNING, reduceres kæ-
despændingen.
Kontrollér, at kæden sidder tæt hele vejen rundt
om sværdet (fig. 4/pos. X3).
despændehjulet fast, mens sværdspidsen sta-
dig peger opad (fig. 9/pos. 18). Kæden er korrekt
spændt, når den sidder tæt til og kan trækkes rundt
om sværdet med hånden, når kædebremsen (5)
er løsnet.
m ADVARSEL
at dreje det 1/2 omgang IMOD URETS RETNING.
Reducer derefter kædespændingen ved langsomt
at dreje kædespændehjulet (fig. 9/pos. 3) IMOD
URETS RETNING, og træk derefter kæden frem
og tilbage på sværdet (fig. 30). Fortsæt med den-
ne proces, indtil kæden kan bevæges gnidnings-
frit, men stadig ligger tæt til (fig. 4/pos. X2). Forøg
kædespændingen ved at dreje kædespændehjulet
I URETS RETNING.
man holde sværdet med spidsen opad og spænde
sværdets monteringshjul (fig. 9/pos. 18).
