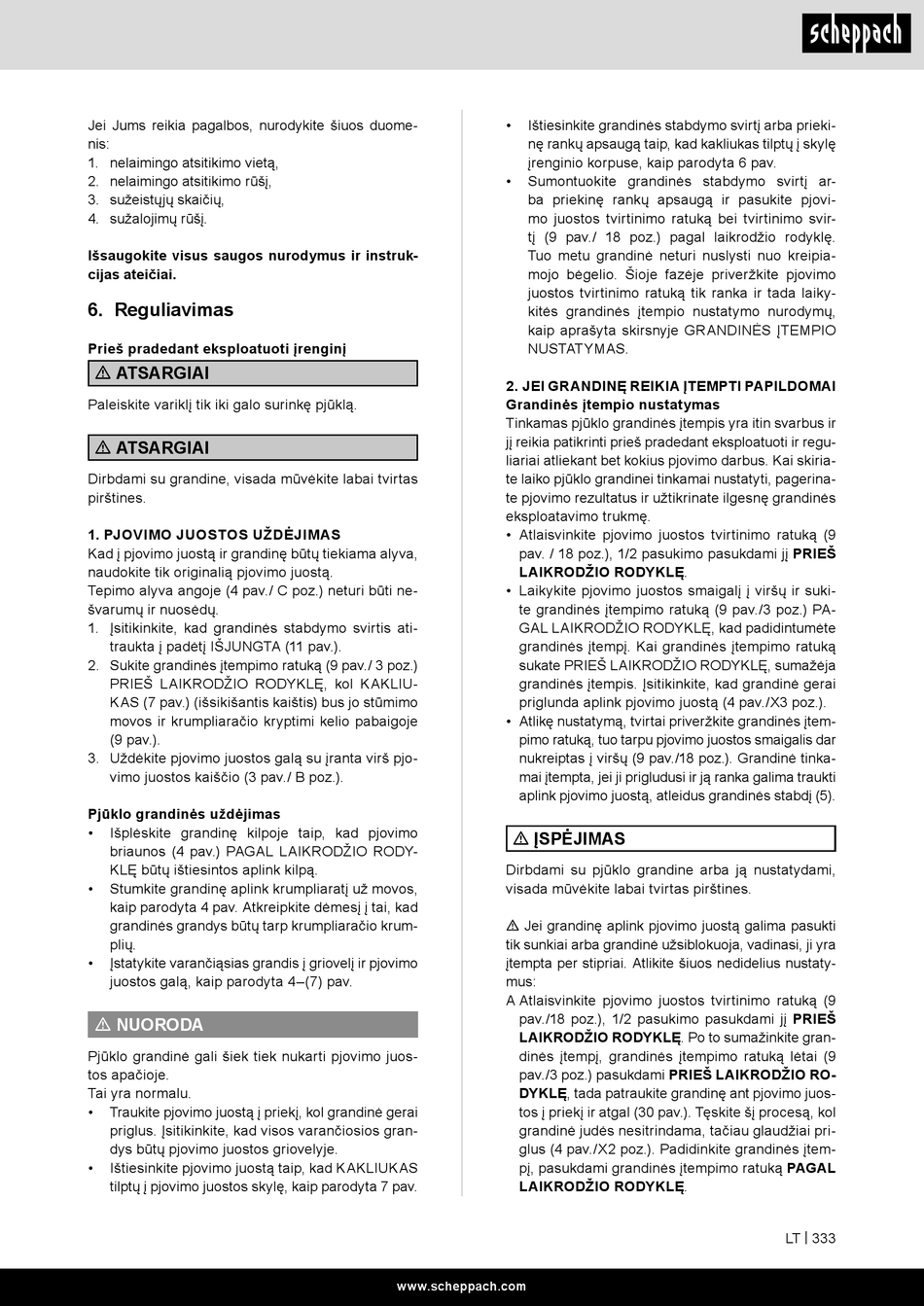

Jei Jums reikia pagalbos, nurodykite šiuos duome-
nis:
1. nelaimingo atsitikimo vietą,
2. nelaimingo atsitikimo rūšį,
3. sužeistųjų skaičių,
4. sužalojimų rūšį.
Išsaugokite visus saugos nurodymus ir instruk-
cijas ateičiai.
6. Reguliavimas
Prieš pradedant eksploatuoti įrenginį
m ATSARGIAI
Paleiskite variklį tik iki galo surinkę pjūklą.
m ATSARGIAI
Dirbdami su grandine, visada mūvėkite labai tvirtas
pirštines.
1. PJOVIMO JUOSTOS UŽDĖJIMAS
Kad į pjovimo juostą ir grandinę būtų tiekiama alyva,
naudokite tik originalią pjovimo juostą.
Tepimo alyva angoje (4 pav./ C poz.) neturi būti ne-
švarumų ir nuosėdų.
1. Įsitikinkite, kad grandinės stabdymo svirtis ati-
traukta į padėtį IŠJUNGTA (11 pav.).
2. Sukite grandinės įtempimo ratuką (9 pav./ 3 poz.)
PRIEŠ LAIKRODŽIO RODYKLĘ, kol KAKLIU-
KAS (7 pav.) (išsikišantis kaištis) bus jo stūmimo
movos ir krumpliaračio kryptimi kelio pabaigoje
(9 pav.).
3. Uždėkite pjovimo juostos galą su įranta virš pjo-
vimo juostos kaiščio (3 pav./ B poz.).
Pjūklo grandinės uždėjimas
• Išplėskite grandinę kilpoje taip, kad pjovimo
briaunos (4 pav.) PAGAL LAIKRODŽIO RODY-
KLĘ būtų ištiesintos aplink kilpą.
• Stumkite grandinę aplink krumpliaratį už movos,
kaip parodyta 4 pav. Atkreipkite dėmesį į tai, kad
grandinės grandys būtų tarp krumpliaračio krum-
plių.
• Įstatykite varančiąsias grandis į griovelį ir pjovimo
juostos galą, kaip parodyta 4–(7) pav.
m NUORODA
Pjūklo grandinė gali šiek tiek nukarti pjovimo juos-
tos apačioje.
Tai yra normalu.
• Traukite pjovimo juostą į priekį, kol grandinė gerai
priglus. Įsitikinkite, kad visos varančiosios gran-
dys būtų pjovimo juostos griovelyje.
• Ištiesinkite pjovimo juostą taip, kad KAKLIUKAS
tilptų į pjovimo juostos skylę, kaip parodyta 7 pav.
• Ištiesinkite grandinės stabdymo svirtį arba prieki-
nę rankų apsaugą taip, kad kakliukas tilptų į skylę
įrenginio korpuse, kaip parodyta 6 pav.
• Sumontuokite grandinės stabdymo svirtį ar-
ba priekinę rankų apsaugą ir pasukite pjovi-
mo juostos tvirtinimo ratuką bei tvirtinimo svir-
tį (9 pav./ 18 poz.) pagal laikrodžio rodyklę.
Tuo metu grandinė neturi nuslysti nuo kreipia-
mojo bėgelio. Šioje fazėje priveržkite pjovimo
juostos tvirtinimo ratuką tik ranka ir tada laiky-
kitės grandinės įtempio nustatymo nurodymų,
kaip aprašyta skirsnyje GRANDINĖS ĮTEMPIO
NUSTATYMAS.
2. JEI GRANDINĘ REIKIA ĮTEMPTI PAPILDOMAI
Grandinės įtempio nustatymas
Tinkamas pjūklo grandinės įtempis yra itin svarbus ir
jį reikia patikrinti prieš pradedant eksploatuoti ir regu-
liariai atliekant bet kokius pjovimo darbus. Kai skiria-
te laiko pjūklo grandinei tinkamai nustatyti, pagerina-
te pjovimo rezultatus ir užtikrinate ilgesnę grandinės
eksploatavimo trukmę.
• Atlaisvinkite pjovimo juostos tvirtinimo ratuką (9
pav. / 18 poz.), 1/2 pasukimo pasukdami jį PRIEŠ
LAIKRODŽIO RODYKLĘ.
• Laikykite pjovimo juostos smaigalį į viršų ir suki-
te grandinės įtempimo ratuką (9 pav./3 poz.) PA-
GAL LAIKRODŽIO RODYKLĘ, kad padidintumėte
grandinės įtempį. Kai grandinės įtempimo ratuką
sukate PRIEŠ LAIKRODŽIO RODYKLĘ, sumažėja
grandinės įtempis. Įsitikinkite, kad grandinė gerai
priglunda aplink pjovimo juostą (4 pav./X3 poz.).
• Atlikę nustatymą, tvirtai priveržkite grandinės įtem-
pimo ratuką, tuo tarpu pjovimo juostos smaigalis dar
nukreiptas į viršų (9 pav./18 poz.). Grandinė tinka-
mai įtempta, jei ji prigludusi ir ją ranka galima traukti
aplink pjovimo juostą, atleidus grandinės stabdį (5).
m ĮSPĖJIMAS
Dirbdami su pjūklo grandine arba ją nustatydami,
visada mūvėkite labai tvirtas pirštines.
m Jei grandinę aplink pjovimo juostą galima pasukti
tik sunkiai arba grandinė užsiblokuoja, vadinasi, ji yra
įtempta per stipriai. Atlikite šiuos nedidelius nustaty-
mus:
A Atlaisvinkite pjovimo juostos tvirtinimo ratuką (9
pav./18 poz.), 1/2 pasukimo pasukdami jį PRIEŠ
LAIKRODŽIO RODYKLĘ. Po to sumažinkite gran-
dinės įtempį, grandinės įtempimo ratuką lėtai (9
pav./3 poz.) pasukdami PRIEŠ LAIKRODŽIO RO-
DYKLĘ, tada patraukite grandinę ant pjovimo juos-
tos į priekį ir atgal (30 pav.). Tęskite šį procesą, kol
grandinė judės nesitrindama, tačiau glaudžiai pri-
glus (4 pav./X2 poz.). Padidinkite grandinės įtem-
pį, pasukdami grandinės įtempimo ratuką PAGAL
LAIKRODŽIO RODYKLĘ.
