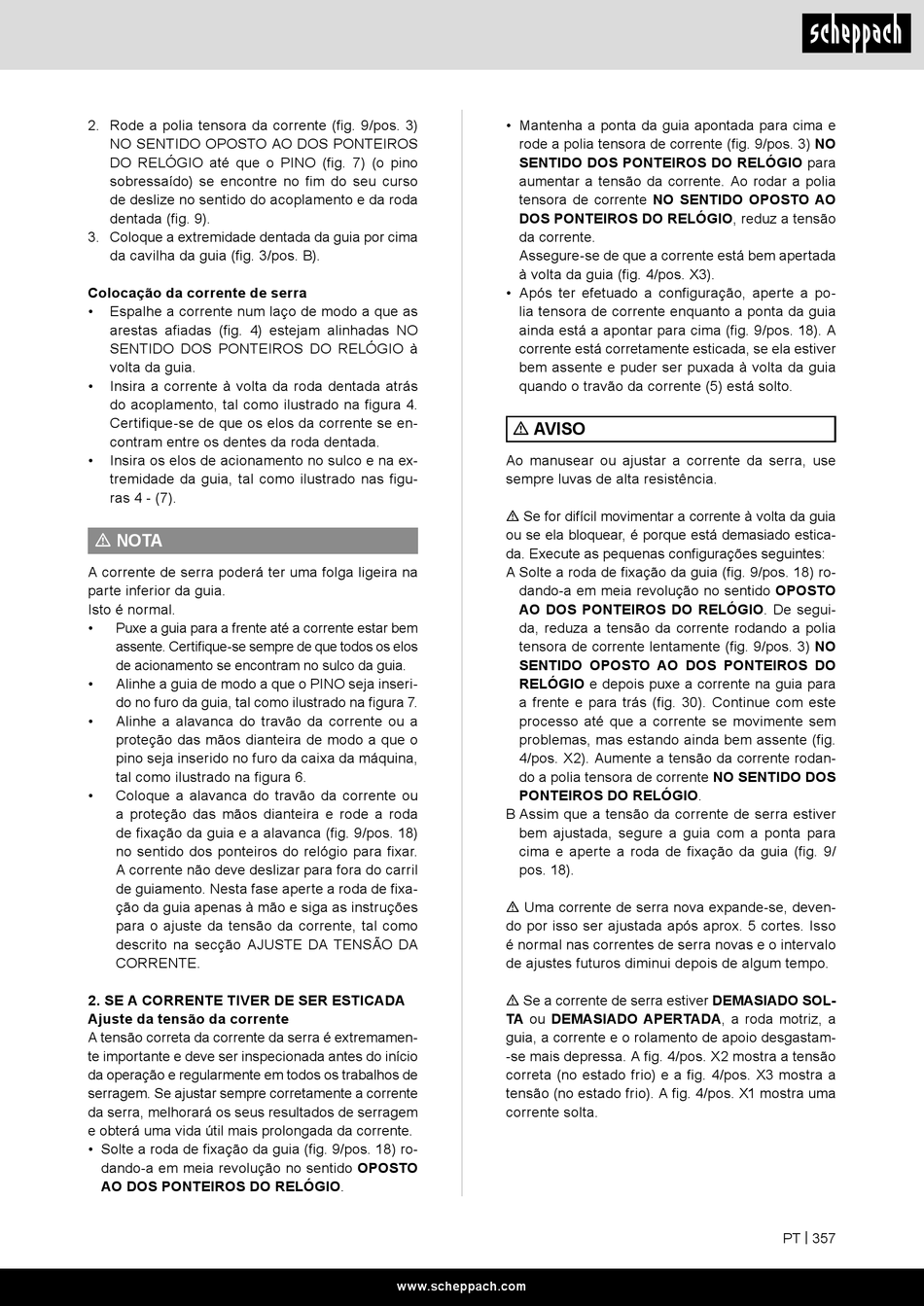

2. Rode a polia tensora da corrente (fig. 9/pos. 3)
NO SENTIDO OPOSTO AO DOS PONTEIROS
DO RELÓGIO até que o PINO (fig. 7) (o pino
sobressaído) se encontre no fim do seu curso
de deslize no sentido do acoplamento e da roda
dentada (fig. 9).
3. Coloque a extremidade dentada da guia por cima
da cavilha da guia (fig. 3/pos. B).
Colocação da corrente de serra
• Espalhe a corrente num laço de modo a que as
arestas afiadas (fig. 4) estejam alinhadas NO
SENTIDO DOS PONTEIROS DO RELÓGIO à
volta da guia.
• Insira a corrente à volta da roda dentada atrás
do acoplamento, tal como ilustrado na figura 4.
Certifique-se de que os elos da corrente se en-
contram entre os dentes da roda dentada.
• Insira os elos de acionamento no sulco e na ex-
tremidade da guia, tal como ilustrado nas figu-
ras 4 - (7).
m NOTA
A corrente de serra poderá ter uma folga ligeira na
parte inferior da guia.
Isto é normal.
• Puxe a guia para a frente até a corrente estar bem
assente. Certifique-se sempre de que todos os elos
de acionamento se encontram no sulco da guia.
• Alinhe a guia de modo a que o PINO seja inseri-
do no furo da guia, tal como ilustrado na figura 7.
• Alinhe a alavanca do travão da corrente ou a
proteção das mãos dianteira de modo a que o
pino seja inserido no furo da caixa da máquina,
tal como ilustrado na figura 6.
• Coloque a alavanca do travão da corrente ou
a proteção das mãos dianteira e rode a roda
de fixação da guia e a alavanca (fig. 9/pos. 18)
no sentido dos ponteiros do relógio para fixar.
A corrente não deve deslizar para fora do carril
de guiamento. Nesta fase aperte a roda de fixa-
ção da guia apenas à mão e siga as instruções
para o ajuste da tensão da corrente, tal como
descrito na secção AJUSTE DA TENSÃO DA
CORRENTE.
2. SE A CORRENTE TIVER DE SER ESTICADA
Ajuste da tensão da corrente
A tensão correta da corrente da serra é extremamen-
te importante e deve ser inspecionada antes do início
da operação e regularmente em todos os trabalhos de
serragem. Se ajustar sempre corretamente a corrente
da serra, melhorará os seus resultados de serragem
e obterá uma vida útil mais prolongada da corrente.
• Solte a roda de fixação da guia (fig. 9/pos. 18) ro-
dando-a em meia revolução no sentido OPOSTO
AO DOS PONTEIROS DO RELÓGIO.
• Mantenha a ponta da guia apontada para cima e
rode a polia tensora de corrente (fig. 9/pos. 3) NO
SENTIDO DOS PONTEIROS DO RELÓGIO para
aumentar a tensão da corrente. Ao rodar a polia
tensora de corrente NO SENTIDO OPOSTO AO
DOS PONTEIROS DO RELÓGIO, reduz a tensão
da corrente.
Assegure-se de que a corrente está bem apertada
à volta da guia (fig. 4/pos. X3).
• Após ter efetuado a configuração, aperte a po-
lia tensora de corrente enquanto a ponta da guia
ainda está a apontar para cima (fig. 9/pos. 18). A
corrente está corretamente esticada, se ela estiver
bem assente e puder ser puxada à volta da guia
quando o travão da corrente (5) está solto.
m AVISO
Ao manusear ou ajustar a corrente da serra, use
sempre luvas de alta resistência.
m Se for difícil movimentar a corrente à volta da guia
ou se ela bloquear, é porque está demasiado estica-
da. Execute as pequenas configurações seguintes:
A Solte a roda de fixação da guia (fig. 9/pos. 18) ro-
dando-a em meia revolução no sentido OPOSTO
AO DOS PONTEIROS DO RELÓGIO. De segui-
da, reduza a tensão da corrente rodando a polia
tensora de corrente lentamente (fig. 9/pos. 3) NO
SENTIDO OPOSTO AO DOS PONTEIROS DO
RELÓGIO e depois puxe a corrente na guia para
a frente e para trás (fig. 30). Continue com este
processo até que a corrente se movimente sem
problemas, mas estando ainda bem assente (fig.
4/pos. X2). Aumente a tensão da corrente rodan-
do a polia tensora de corrente NO SENTIDO DOS
PONTEIROS DO RELÓGIO.
B Assim que a tensão da corrente de serra estiver
bem ajustada, segure a guia com a ponta para
cima e aperte a roda de fixação da guia (fig. 9/
pos. 18).
m Uma corrente de serra nova expande-se, deven-
do por isso ser ajustada após aprox. 5 cortes. Isso
é normal nas correntes de serra novas e o intervalo
de ajustes futuros diminui depois de algum tempo.
m Se a corrente de serra estiver DEMASIADO SOL-
TA ou DEMASIADO APERTADA, a roda motriz, a
guia, a corrente e o rolamento de apoio desgastam-
-se mais depressa. A fig. 4/pos. X2 mostra a tensão
correta (no estado frio) e a fig. 4/pos. X3 mostra a
tensão (no estado frio). A fig. 4/pos. X1 mostra uma
corrente solta.
