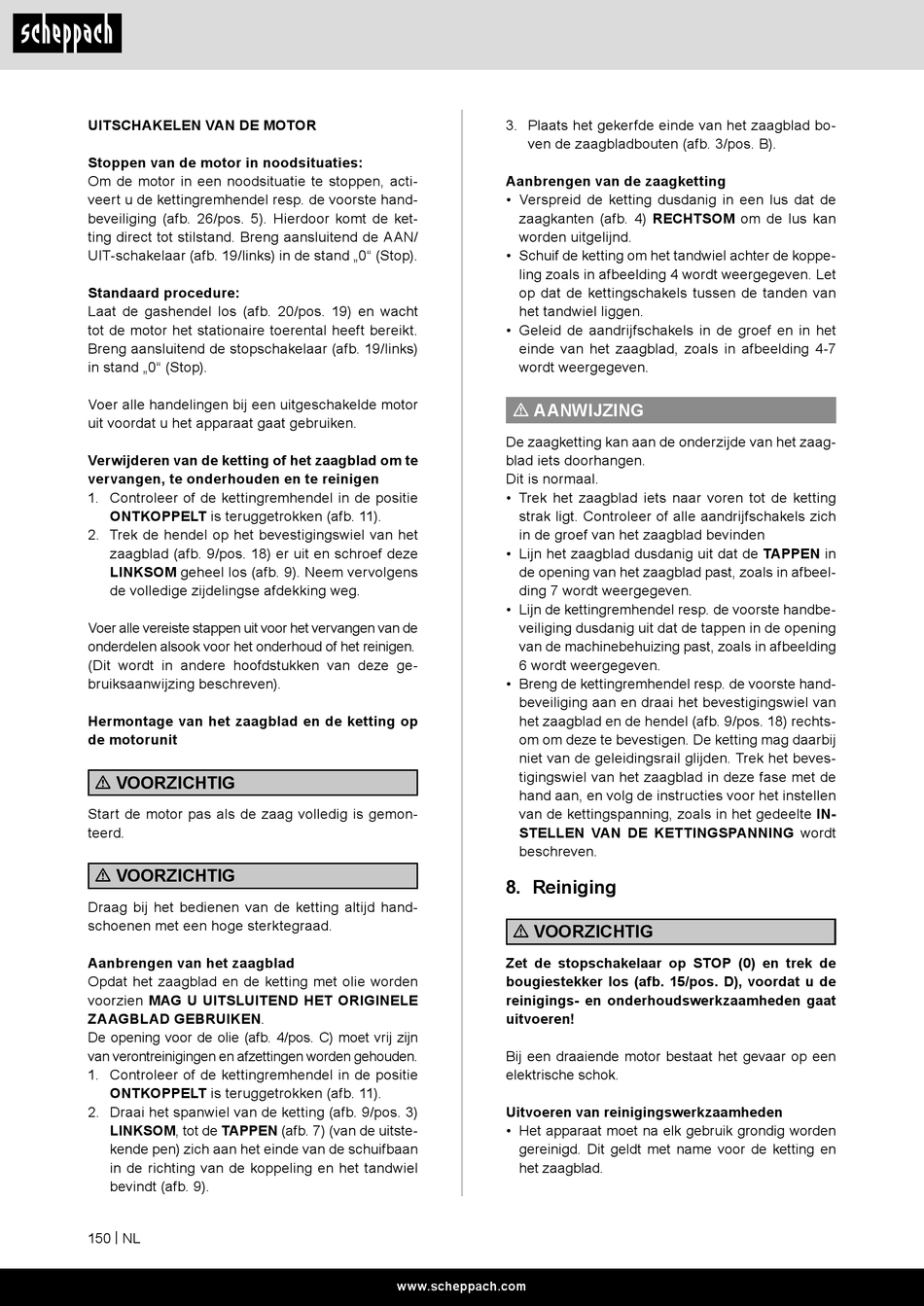

UITSCHAKELEN VAN DE MOTOR
Stoppen van de motor in noodsituaties:
Om de motor in een noodsituatie te stoppen, acti-
veert u de kettingremhendel resp. de voorste hand-
beveiliging (afb. 26/pos. 5). Hierdoor komt de ket-
ting direct tot stilstand. Breng aansluitend de AAN/
UIT-schakelaar (afb. 19/links) in de stand „0" (Stop).
Standaard procedure:
Laat de gashendel los (afb. 20/pos. 19) en wacht
tot de motor het stationaire toerental heeft bereikt.
Breng aansluitend de stopschakelaar (afb. 19/links)
in stand „0" (Stop).
Voer alle handelingen bij een uitgeschakelde motor
uit voordat u het apparaat gaat gebruiken.
Verwijderen van de ketting of het zaagblad om te
vervangen, te onderhouden en te reinigen
1. Controleer of de kettingremhendel in de positie
ONTKOPPELT is teruggetrokken (afb. 11).
2. Trek de hendel op het bevestigingswiel van het
zaagblad (afb. 9/pos. 18) er uit en schroef deze
LINKSOM geheel los (afb. 9). Neem vervolgens
de volledige zijdelingse afdekking weg.
Voer alle vereiste stappen uit voor het vervangen van de
onderdelen alsook voor het onderhoud of het reinigen.
(Dit wordt in andere hoofdstukken van deze ge-
bruiksaanwijzing beschreven).
Hermontage van het zaagblad en de ketting op
de motorunit
m VOORZICHTIG
Start de motor pas als de zaag volledig is gemon-
teerd.
m VOORZICHTIG
Draag bij het bedienen van de ketting altijd hand-
schoenen met een hoge sterktegraad.
Aanbrengen van het zaagblad
Opdat het zaagblad en de ketting met olie worden
voorzien MAG U UITSLUITEND HET ORIGINELE
ZAAGBLAD GEBRUIKEN.
De opening voor de olie (afb. 4/pos. C) moet vrij zijn
van verontreinigingen en afzettingen worden gehouden.
1. Controleer of de kettingremhendel in de positie
ONTKOPPELT is teruggetrokken (afb. 11).
2. Draai het spanwiel van de ketting (afb. 9/pos. 3)
LINKSOM, tot de TAPPEN (afb. 7) (van de uitste-
kende pen) zich aan het einde van de schuifbaan
in de richting van de koppeling en het tandwiel
bevindt (afb. 9).
150 | NL
3. Plaats het gekerfde einde van het zaagblad bo-
ven de zaagbladbouten (afb. 3/pos. B).
Aanbrengen van de zaagketting
• Verspreid de ketting dusdanig in een lus dat de
zaagkanten (afb. 4) RECHTSOM om de lus kan
worden uitgelijnd.
• Schuif de ketting om het tandwiel achter de koppe-
ling zoals in afbeelding 4 wordt weergegeven. Let
op dat de kettingschakels tussen de tanden van
het tandwiel liggen.
• Geleid de aandrijfschakels in de groef en in het
einde van het zaagblad, zoals in afbeelding 4-7
wordt weergegeven.
m AANWIJZING
De zaagketting kan aan de onderzijde van het zaag-
blad iets doorhangen.
Dit is normaal.
• Trek het zaagblad iets naar voren tot de ketting
strak ligt. Controleer of alle aandrijfschakels zich
in de groef van het zaagblad bevinden
• Lijn het zaagblad dusdanig uit dat de TAPPEN in
de opening van het zaagblad past, zoals in afbeel-
ding 7 wordt weergegeven.
• Lijn de kettingremhendel resp. de voorste handbe-
veiliging dusdanig uit dat de tappen in de opening
van de machinebehuizing past, zoals in afbeelding
6 wordt weergegeven.
• Breng de kettingremhendel resp. de voorste hand-
beveiliging aan en draai het bevestigingswiel van
het zaagblad en de hendel (afb. 9/pos. 18) rechts-
om om deze te bevestigen. De ketting mag daarbij
niet van de geleidingsrail glijden. Trek het beves-
tigingswiel van het zaagblad in deze fase met de
hand aan, en volg de instructies voor het instellen
van de kettingspanning, zoals in het gedeelte IN-
STELLEN VAN DE KETTINGSPANNING wordt
beschreven.
8. Reiniging
m VOORZICHTIG
Zet de stopschakelaar op STOP (0) en trek de
bougiestekker los (afb. 15/pos. D), voordat u de
reinigings- en onderhoudswerkzaamheden gaat
uitvoeren!
Bij een draaiende motor bestaat het gevaar op een
elektrische schok.
Uitvoeren van reinigingswerkzaamheden
• Het apparaat moet na elk gebruik grondig worden
gereinigd. Dit geldt met name voor de ketting en
het zaagblad.
