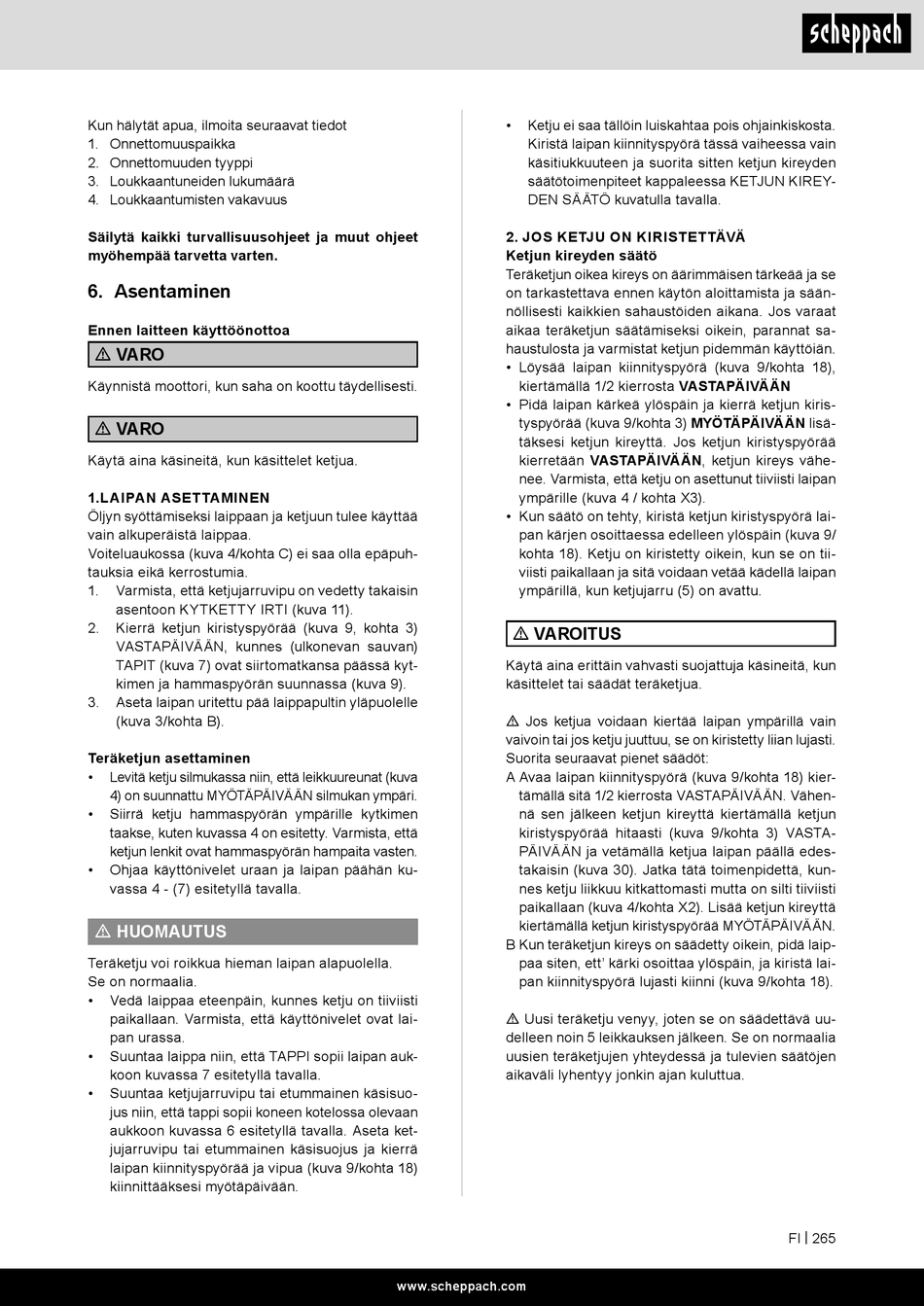

Scheppach PCS38 Originalbetriebsanleitung Seite 265

Kun hälytät apua, ilmoita seuraavat tiedot
1. Onnettomuuspaikka
2. Onnettomuuden tyyppi
3. Loukkaantuneiden lukumäärä
4. Loukkaantumisten vakavuus
Säilytä kaikki turvallisuusohjeet ja muut ohjeet
myöhempää tarvetta varten.
6. Asentaminen
Ennen laitteen käyttöönottoa
m VARO
Käynnistä moottori, kun saha on koottu täydellisesti.
m VARO
Käytä aina käsineitä, kun käsittelet ketjua.
1.LAIPAN ASETTAMINEN
Öljyn syöttämiseksi laippaan ja ketjuun tulee käyttää
vain alkuperäistä laippaa.
Voiteluaukossa (kuva 4/kohta C) ei saa olla epäpuh-
tauksia eikä kerrostumia.
1. Varmista, että ketjujarruvipu on vedetty takaisin
asentoon KYTKETTY IRTI (kuva 11).
2. Kierrä ketjun kiristyspyörää (kuva 9, kohta 3)
VASTAPÄIVÄÄN, kunnes (ulkonevan sauvan)
TAPIT (kuva 7) ovat siirtomatkansa päässä kyt-
kimen ja hammaspyörän suunnassa (kuva 9).
3. Aseta laipan uritettu pää laippapultin yläpuolelle
(kuva 3/kohta B).
Teräketjun asettaminen
• Levitä ketju silmukassa niin, että leikkuureunat (kuva
4) on suunnattu MYÖTÄPÄIVÄÄN silmukan ympäri.
• Siirrä ketju hammaspyörän ympärille kytkimen
taakse, kuten kuvassa 4 on esitetty. Varmista, että
ketjun lenkit ovat hammaspyörän hampaita vasten.
• Ohjaa käyttönivelet uraan ja laipan päähän ku-
vassa 4 - (7) esitetyllä tavalla.
m HUOMAUTUS
Teräketju voi roikkua hieman laipan alapuolella.
Se on normaalia.
• Vedä laippaa eteenpäin, kunnes ketju on tiiviisti
paikallaan. Varmista, että käyttönivelet ovat lai-
pan urassa.
• Suuntaa laippa niin, että TAPPI sopii laipan auk-
koon kuvassa 7 esitetyllä tavalla.
• Suuntaa ketjujarruvipu tai etummainen käsisuo-
jus niin, että tappi sopii koneen kotelossa olevaan
aukkoon kuvassa 6 esitetyllä tavalla. Aseta ket-
jujarruvipu tai etummainen käsisuojus ja kierrä
laipan kiinnityspyörää ja vipua (kuva 9/kohta 18)
kiinnittääksesi myötäpäivään.
• Ketju ei saa tällöin luiskahtaa pois ohjainkiskosta.
Kiristä laipan kiinnityspyörä tässä vaiheessa vain
käsitiukkuuteen ja suorita sitten ketjun kireyden
säätötoimenpiteet kappaleessa KETJUN KIREY-
DEN SÄÄTÖ kuvatulla tavalla.
2. JOS KETJU ON KIRISTETTÄVÄ
Ketjun kireyden säätö
Teräketjun oikea kireys on äärimmäisen tärkeää ja se
on tarkastettava ennen käytön aloittamista ja sään-
nöllisesti kaikkien sahaustöiden aikana. Jos varaat
aikaa teräketjun säätämiseksi oikein, parannat sa-
haustulosta ja varmistat ketjun pidemmän käyttöiän.
• Löysää laipan kiinnityspyörä (kuva 9/kohta 18),
kiertämällä 1/2 kierrosta VASTAPÄIVÄÄN
• Pidä laipan kärkeä ylöspäin ja kierrä ketjun kiris-
tyspyörää (kuva 9/kohta 3) MYÖTÄPÄIVÄÄN lisä-
täksesi ketjun kireyttä. Jos ketjun kiristyspyörää
kierretään VASTAPÄIVÄÄN, ketjun kireys vähe-
nee. Varmista, että ketju on asettunut tiiviisti laipan
ympärille (kuva 4 / kohta X3).
• Kun säätö on tehty, kiristä ketjun kiristyspyörä lai-
pan kärjen osoittaessa edelleen ylöspäin (kuva 9/
kohta 18). Ketju on kiristetty oikein, kun se on tii-
viisti paikallaan ja sitä voidaan vetää kädellä laipan
ympärillä, kun ketjujarru (5) on avattu.
m VAROITUS
Käytä aina erittäin vahvasti suojattuja käsineitä, kun
käsittelet tai säädät teräketjua.
m Jos ketjua voidaan kiertää laipan ympärillä vain
vaivoin tai jos ketju juuttuu, se on kiristetty liian lujasti.
Suorita seuraavat pienet säädöt:
A Avaa laipan kiinnityspyörä (kuva 9/kohta 18) kier-
tämällä sitä 1/2 kierrosta VASTAPÄIVÄÄN. Vähen-
nä sen jälkeen ketjun kireyttä kiertämällä ketjun
kiristyspyörää hitaasti (kuva 9/kohta 3) VASTA-
PÄIVÄÄN ja vetämällä ketjua laipan päällä edes-
takaisin (kuva 30). Jatka tätä toimenpidettä, kun-
nes ketju liikkuu kitkattomasti mutta on silti tiiviisti
paikallaan (kuva 4/kohta X2). Lisää ketjun kireyttä
kiertämällä ketjun kiristyspyörää MYÖTÄPÄIVÄÄN.
B Kun teräketjun kireys on säädetty oikein, pidä laip-
paa siten, ett' kärki osoittaa ylöspäin, ja kiristä lai-
pan kiinnityspyörä lujasti kiinni (kuva 9/kohta 18).
m Uusi teräketju venyy, joten se on säädettävä uu-
delleen noin 5 leikkauksen jälkeen. Se on normaalia
uusien teräketjujen yhteydessä ja tulevien säätöjen
aikaväli lyhentyy jonkin ajan kuluttua.
