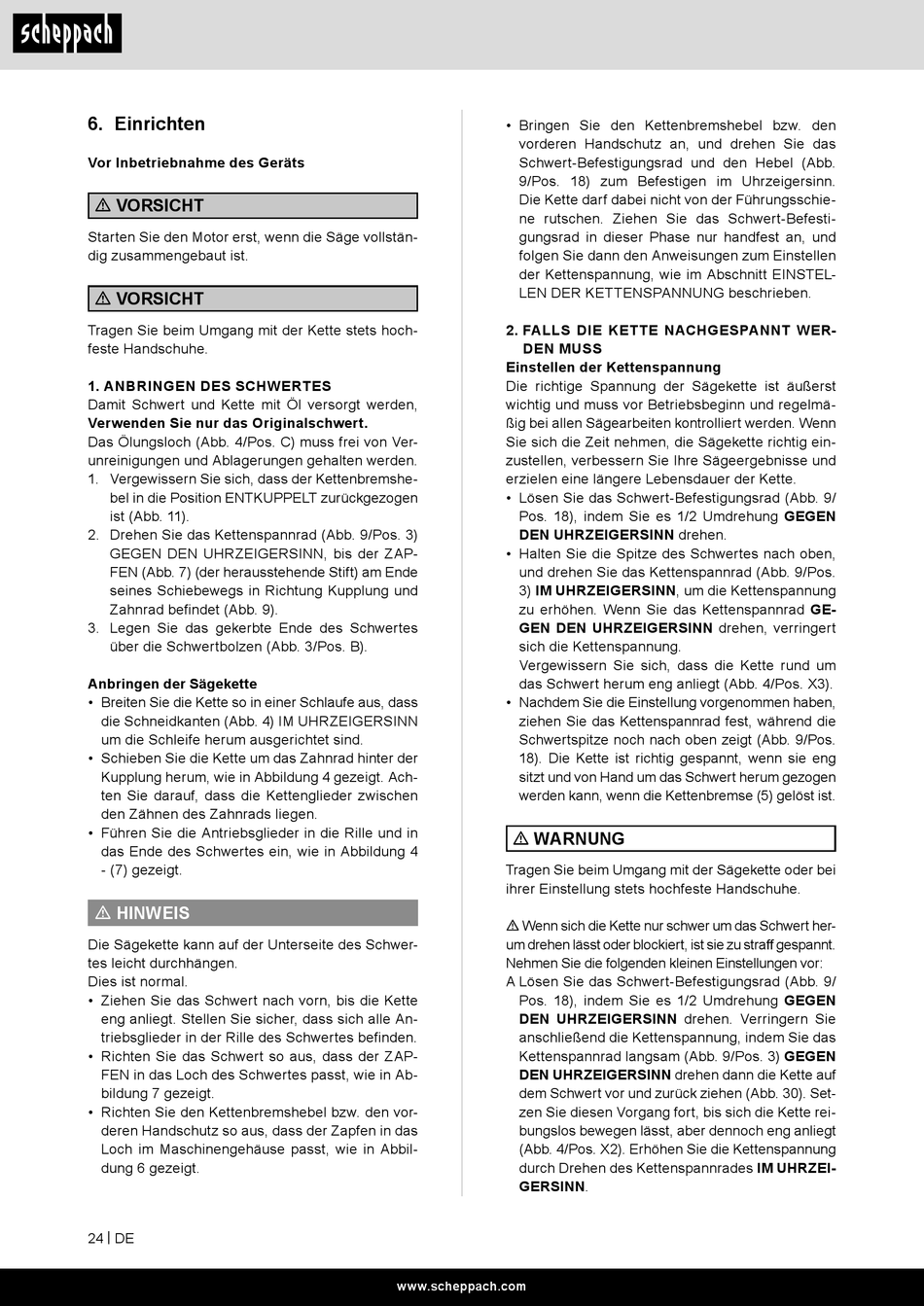

6. Einrichten
Vor Inbetriebnahme des Geräts
m VORSICHT
Starten Sie den Motor erst, wenn die Säge vollstän-
dig zusammengebaut ist.
m VORSICHT
Tragen Sie beim Umgang mit der Kette stets hoch-
feste Handschuhe.
1. ANBRINGEN DES SCHWERTES
Damit Schwert und Kette mit Öl versorgt werden,
Verwenden Sie nur das Originalschwert.
Das Ölungsloch (Abb. 4/Pos. C) muss frei von Ver-
unreinigungen und Ablagerungen gehalten werden.
1. Vergewissern Sie sich, dass der Kettenbremshe-
bel in die Position ENTKUPPELT zurückgezogen
ist (Abb. 11).
2. Drehen Sie das Kettenspannrad (Abb. 9/Pos. 3)
GEGEN DEN UHRZEIGERSINN, bis der ZAP-
FEN (Abb. 7) (der herausstehende Stift) am Ende
seines Schiebewegs in Richtung Kupplung und
Zahnrad befindet (Abb. 9).
3. Legen Sie das gekerbte Ende des Schwertes
über die Schwertbolzen (Abb. 3/Pos. B).
Anbringen der Sägekette
• Breiten Sie die Kette so in einer Schlaufe aus, dass
die Schneidkanten (Abb. 4) IM UHRZEIGERSINN
um die Schleife herum ausgerichtet sind.
• Schieben Sie die Kette um das Zahnrad hinter der
Kupplung herum, wie in Abbildung 4 gezeigt. Ach-
ten Sie darauf, dass die Kettenglieder zwischen
den Zähnen des Zahnrads liegen.
• Führen Sie die Antriebsglieder in die Rille und in
das Ende des Schwertes ein, wie in Abbildung 4
- (7) gezeigt.
m HINWEIS
Die Sägekette kann auf der Unterseite des Schwer-
tes leicht durchhängen.
Dies ist normal.
• Ziehen Sie das Schwert nach vorn, bis die Kette
eng anliegt. Stellen Sie sicher, dass sich alle An-
triebsglieder in der Rille des Schwertes befinden.
• Richten Sie das Schwert so aus, dass der ZAP-
FEN in das Loch des Schwertes passt, wie in Ab-
bildung 7 gezeigt.
• Richten Sie den Kettenbremshebel bzw. den vor-
deren Handschutz so aus, dass der Zapfen in das
Loch im Maschinengehäuse passt, wie in Abbil-
dung 6 gezeigt.
24 | DE
• Bringen Sie den Kettenbremshebel bzw. den
vorderen Handschutz an, und drehen Sie das
Schwert-Befestigungsrad und den Hebel (Abb.
9/Pos. 18) zum Befestigen im Uhrzeigersinn.
Die Kette darf dabei nicht von der Führungsschie-
ne rutschen. Ziehen Sie das Schwert-Befesti-
gungsrad in dieser Phase nur handfest an, und
folgen Sie dann den Anweisungen zum Einstellen
der Kettenspannung, wie im Abschnitt EINSTEL-
LEN DER KETTENSPANNUNG beschrieben.
2. FALLS DIE KETTE NACHGESPANNT WER-
DEN MUSS
Einstellen der Kettenspannung
Die richtige Spannung der Sägekette ist äußerst
wichtig und muss vor Betriebsbeginn und regelmä-
ßig bei allen Sägearbeiten kontrolliert werden. Wenn
Sie sich die Zeit nehmen, die Sägekette richtig ein-
zustellen, verbessern Sie Ihre Sägeergebnisse und
erzielen eine längere Lebensdauer der Kette.
• Lösen Sie das Schwert-Befestigungsrad (Abb. 9/
Pos. 18), indem Sie es 1/2 Umdrehung GEGEN
DEN UHRZEIGERSINN drehen.
• Halten Sie die Spitze des Schwertes nach oben,
und drehen Sie das Kettenspannrad (Abb. 9/Pos.
3) IM UHRZEIGERSINN, um die Kettenspannung
zu erhöhen. Wenn Sie das Kettenspannrad GE-
GEN DEN UHRZEIGERSINN drehen, verringert
sich die Kettenspannung.
Vergewissern Sie sich, dass die Kette rund um
das Schwert herum eng anliegt (Abb. 4/Pos. X3).
• Nachdem Sie die Einstellung vorgenommen haben,
ziehen Sie das Kettenspannrad fest, während die
Schwertspitze noch nach oben zeigt (Abb. 9/Pos.
18). Die Kette ist richtig gespannt, wenn sie eng
sitzt und von Hand um das Schwert herum gezogen
werden kann, wenn die Kettenbremse (5) gelöst ist.
m WARNUNG
Tragen Sie beim Umgang mit der Sägekette oder bei
ihrer Einstellung stets hochfeste Handschuhe.
m Wenn sich die Kette nur schwer um das Schwert her-
um drehen lässt oder blockiert, ist sie zu straff gespannt.
Nehmen Sie die folgenden kleinen Einstellungen vor:
A Lösen Sie das Schwert-Befestigungsrad (Abb. 9/
Pos. 18), indem Sie es 1/2 Umdrehung GEGEN
DEN UHRZEIGERSINN drehen. Verringern Sie
anschließend die Kettenspannung, indem Sie das
Kettenspannrad langsam (Abb. 9/Pos. 3) GEGEN
DEN UHRZEIGERSINN drehen dann die Kette auf
dem Schwert vor und zurück ziehen (Abb. 30). Set-
zen Sie diesen Vorgang fort, bis sich die Kette rei-
bungslos bewegen lässt, aber dennoch eng anliegt
(Abb. 4/Pos. X2). Erhöhen Sie die Kettenspannung
durch Drehen des Kettenspannrades IM UHRZEI-
GERSINN.
