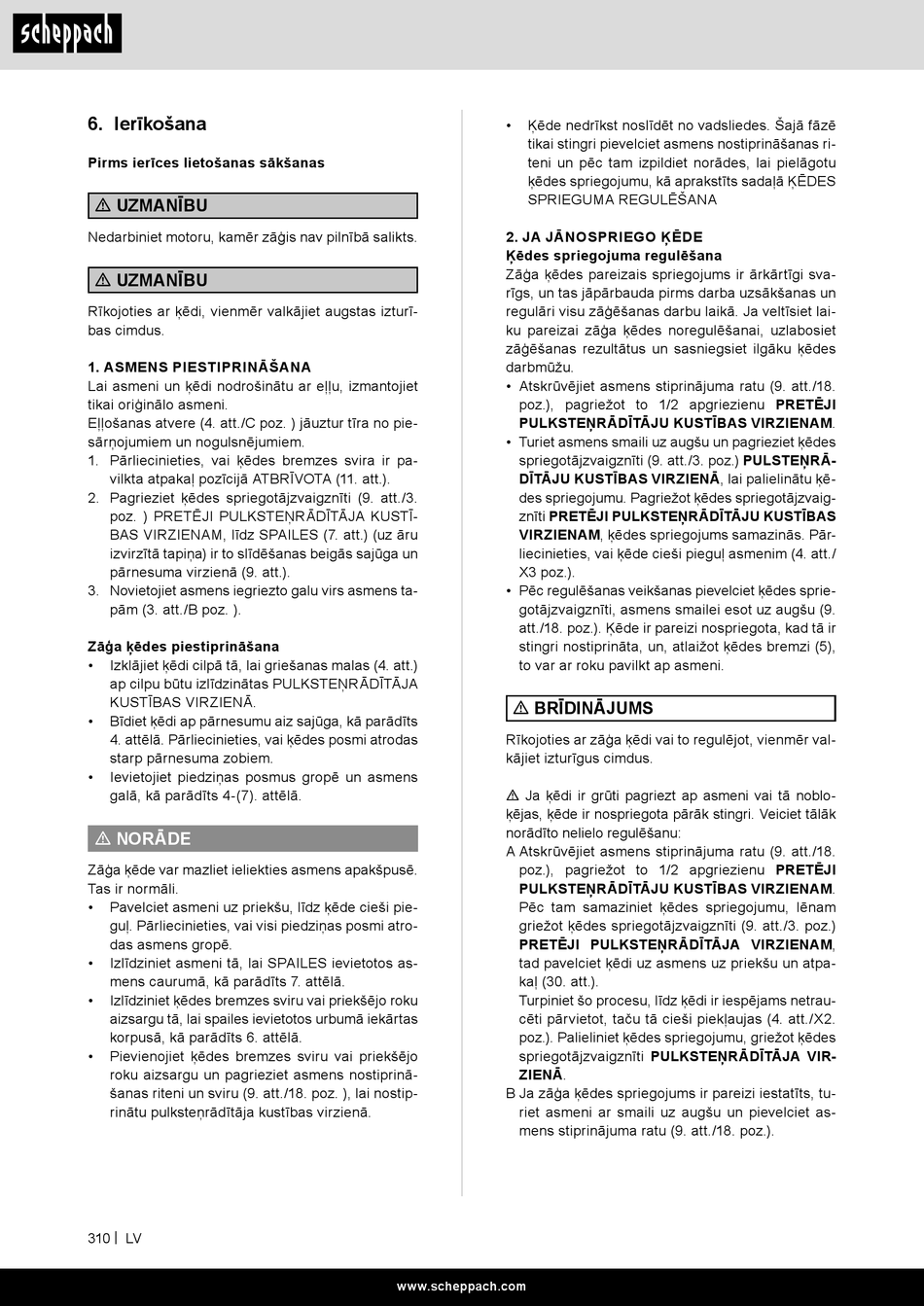

6. Ierīkošana
Pirms ierīces lietošanas sākšanas
m UZMANĪBU
Nedarbiniet motoru, kamēr zāģis nav pilnībā salikts.
m UZMANĪBU
Rīkojoties ar ķēdi, vienmēr valkājiet augstas izturī-
bas cimdus.
1. ASMENS PIESTIPRINĀŠANA
Lai asmeni un ķēdi nodrošinātu ar eļļu, izmantojiet
tikai oriģinālo asmeni.
Eļļošanas atvere (4. att./C poz. ) jāuztur tīra no pie-
sārņojumiem un nogulsnējumiem.
1. Pārliecinieties, vai ķēdes bremzes svira ir pa-
vilkta atpakaļ pozīcijā ATBRĪVOTA (11. att.).
2. Pagrieziet ķēdes spriegotājzvaigznīti (9. att./3.
poz. ) PRETĒJI PULKSTEŅRĀDĪTĀJA KUSTĪ-
BAS VIRZIENAM, līdz SPAILES (7. att.) (uz āru
izvirzītā tapiņa) ir to slīdēšanas beigās sajūga un
pārnesuma virzienā (9. att.).
3. Novietojiet asmens iegriezto galu virs asmens ta-
pām (3. att./B poz. ).
Zāģa ķēdes piestiprināšana
•
Izklājiet ķēdi cilpā tā, lai griešanas malas (4. att.)
ap cilpu būtu izlīdzinātas PULKSTEŅRĀDĪTĀJA
KUSTĪBAS VIRZIENĀ.
•
Bīdiet ķēdi ap pārnesumu aiz sajūga, kā parādīts
4. attēlā. Pārliecinieties, vai ķēdes posmi atrodas
starp pārnesuma zobiem.
•
Ievietojiet piedziņas posmus gropē un asmens
galā, kā parādīts 4-(7). attēlā.
m NORĀDE
Zāģa ķēde var mazliet ieliekties asmens apakšpusē.
Tas ir normāli.
•
Pavelciet asmeni uz priekšu, līdz ķēde cieši pie-
guļ. Pārliecinieties, vai visi piedziņas posmi atro-
das asmens gropē.
•
Izlīdziniet asmeni tā, lai SPAILES ievietotos as-
mens caurumā, kā parādīts 7. attēlā.
•
Izlīdziniet ķēdes bremzes sviru vai priekšējo roku
aizsargu tā, lai spailes ievietotos urbumā iekārtas
korpusā, kā parādīts 6. attēlā.
•
Pievienojiet ķēdes bremzes sviru vai priekšējo
roku aizsargu un pagrieziet asmens nostiprinā-
šanas riteni un sviru (9. att./18. poz. ), lai nostip-
rinātu pulksteņrādītāja kustības virzienā.
310 | LV
•
Ķēde nedrīkst noslīdēt no vadsliedes. Šajā fāzē
tikai stingri pievelciet asmens nostiprināšanas ri-
teni un pēc tam izpildiet norādes, lai pielāgotu
ķēdes spriegojumu, kā aprakstīts sadaļā ĶĒDES
SPRIEGUMA REGULĒŠANA
2. JA JĀNOSPRIEGO ĶĒDE
Ķēdes spriegojuma regulēšana
Zāģa ķēdes pareizais spriegojums ir ārkārtīgi sva-
rīgs, un tas jāpārbauda pirms darba uzsākšanas un
regulāri visu zāģēšanas darbu laikā. Ja veltīsiet lai-
ku pareizai zāģa ķēdes noregulēšanai, uzlabosiet
zāģēšanas rezultātus un sasniegsiet ilgāku ķēdes
darbmūžu.
• Atskrūvējiet asmens stiprinājuma ratu (9. att./18.
poz.), pagriežot to 1/2 apgriezienu PRETĒJI
PULKSTEŅRĀDĪTĀJU KUSTĪBAS VIRZIENAM.
• Turiet asmens smaili uz augšu un pagrieziet ķēdes
spriegotājzvaigznīti (9. att./3. poz.) PULSTEŅRĀ-
DĪTĀJU KUSTĪBAS VIRZIENĀ, lai palielinātu ķē-
des spriegojumu. Pagriežot ķēdes spriegotājzvaig-
znīti PRETĒJI PULKSTEŅRĀDĪTĀJU KUSTĪBAS
VIRZIENAM, ķēdes spriegojums samazinās. Pār-
liecinieties, vai ķēde cieši pieguļ asmenim (4. att./
X3 poz.).
• Pēc regulēšanas veikšanas pievelciet ķēdes sprie-
gotājzvaigznīti, asmens smailei esot uz augšu (9.
att./18. poz.). Ķēde ir pareizi nospriegota, kad tā ir
stingri nostiprināta, un, atlaižot ķēdes bremzi (5),
to var ar roku pavilkt ap asmeni.
m BRĪDINĀJUMS
Rīkojoties ar zāģa ķēdi vai to regulējot, vienmēr val-
kājiet izturīgus cimdus.
m Ja ķēdi ir grūti pagriezt ap asmeni vai tā noblo-
ķējas, ķēde ir nospriegota pārāk stingri. Veiciet tālāk
norādīto nelielo regulēšanu:
A Atskrūvējiet asmens stiprinājuma ratu (9. att./18.
poz.), pagriežot to 1/2 apgriezienu PRETĒJI
PULKSTEŅRĀDĪTĀJU KUSTĪBAS VIRZIENAM.
Pēc tam samaziniet ķēdes spriegojumu, lēnam
griežot ķēdes spriegotājzvaigznīti (9. att./3. poz.)
PRETĒJI PULKSTEŅRĀDĪTĀJA VIRZIENAM,
tad pavelciet ķēdi uz asmens uz priekšu un atpa-
kaļ (30. att.).
Turpiniet šo procesu, līdz ķēdi ir iespējams netrau-
cēti pārvietot, taču tā cieši piekļaujas (4. att./X2.
poz.). Palieliniet ķēdes spriegojumu, griežot ķēdes
spriegotājzvaigznīti PULKSTEŅRĀDĪTĀJA VIR-
ZIENĀ.
B Ja zāģa ķēdes spriegojums ir pareizi iestatīts, tu-
riet asmeni ar smaili uz augšu un pievelciet as-
mens stiprinājuma ratu (9. att./18. poz.).
