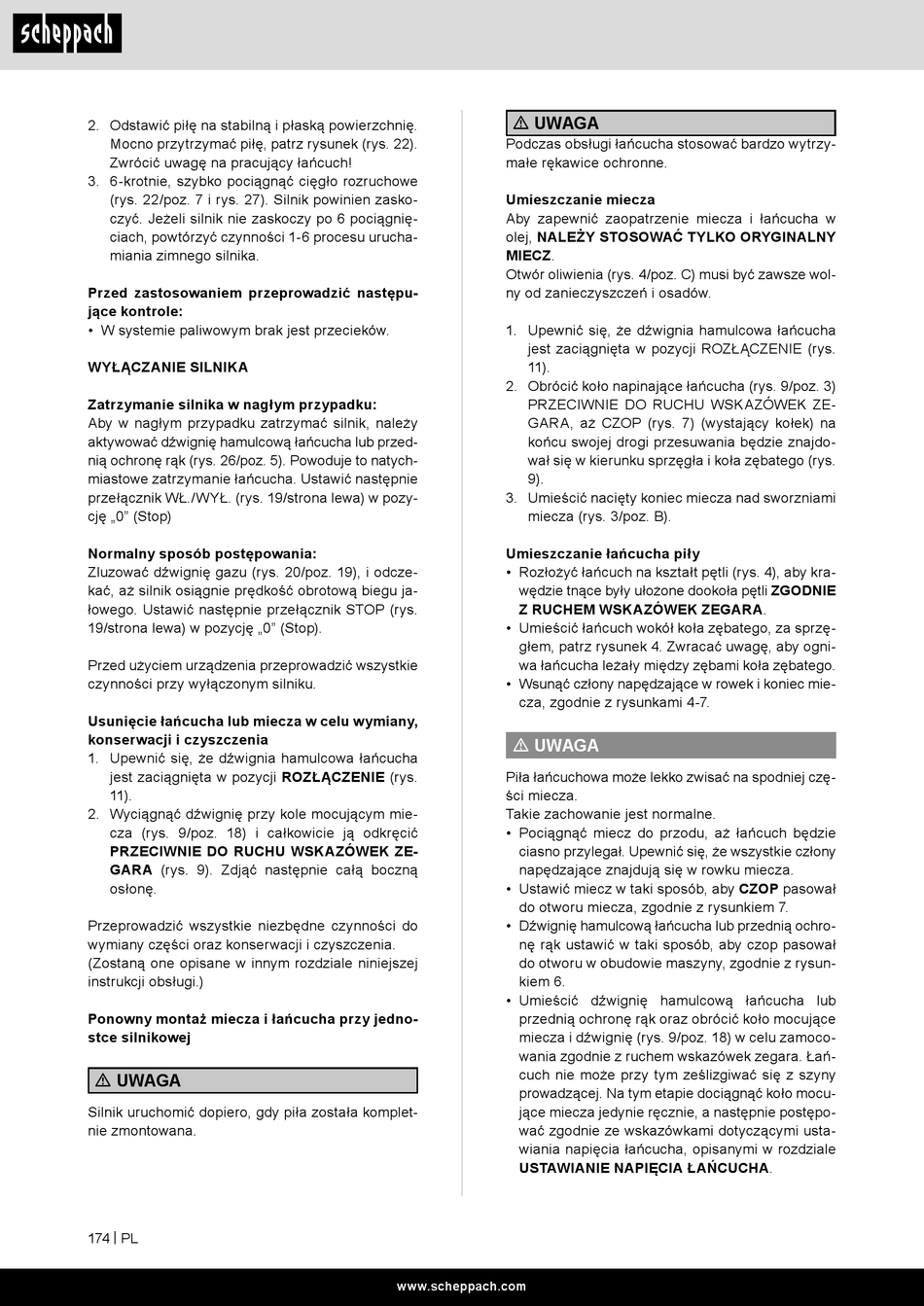

2. Odstawić piłę na stabilną i płaską powierzchnię.
Mocno przytrzymać piłę, patrz rysunek (rys. 22).
Zwrócić uwagę na pracujący łańcuch!
3. 6-krotnie, szybko pociągnąć cięgło rozruchowe
(rys. 22/poz. 7 i rys. 27). Silnik powinien zasko-
czyć. Jeżeli silnik nie zaskoczy po 6 pociągnię-
ciach, powtórzyć czynności 1-6 procesu urucha-
miania zimnego silnika.
Przed zastosowaniem przeprowadzić następu-
jące kontrole:
• W systemie paliwowym brak jest przecieków.
WYŁĄCZANIE SILNIKA
Zatrzymanie silnika w nagłym przypadku:
Aby w nagłym przypadku zatrzymać silnik, należy
aktywować dźwignię hamulcową łańcucha lub przed-
nią ochronę rąk (rys. 26/poz. 5). Powoduje to natych-
miastowe zatrzymanie łańcucha. Ustawić następnie
przełącznik WŁ./WYŁ. (rys. 19/strona lewa) w pozy-
cję „0" (Stop)
Normalny sposób postępowania:
Zluzować dźwignię gazu (rys. 20/poz. 19), i odcze-
kać, aż silnik osiągnie prędkość obrotową biegu ja-
łowego. Ustawić następnie przełącznik STOP (rys.
19/strona lewa) w pozycję „0" (Stop).
Przed użyciem urządzenia przeprowadzić wszystkie
czynności przy wyłączonym silniku.
Usunięcie łańcucha lub miecza w celu wymiany,
konserwacji i czyszczenia
1. Upewnić się, że dźwignia hamulcowa łańcucha
jest zaciągnięta w pozycji ROZŁĄCZENIE (rys.
11).
2. Wyciągnąć dźwignię przy kole mocującym mie-
cza (rys. 9/poz. 18) i całkowicie ją odkręcić
PRZECIWNIE DO RUCHU WSKAZÓWEK ZE-
GARA (rys. 9). Zdjąć następnie całą boczną
osłonę.
Przeprowadzić wszystkie niezbędne czynności do
wymiany części oraz konserwacji i czyszczenia.
(Zostaną one opisane w innym rozdziale niniejszej
instrukcji obsługi.)
Ponowny montaż miecza i łańcucha przy jedno-
stce silnikowej
m UWAGA
Silnik uruchomić dopiero, gdy piła została komplet-
nie zmontowana.
174 | PL
m UWAGA
Podczas obsługi łańcucha stosować bardzo wytrzy-
małe rękawice ochronne.
Umieszczanie miecza
Aby zapewnić zaopatrzenie miecza i łańcucha w
olej, NALEŻY STOSOWAĆ TYLKO ORYGINALNY
MIECZ.
Otwór oliwienia (rys. 4/poz. C) musi być zawsze wol-
ny od zanieczyszczeń i osadów.
1. Upewnić się, że dźwignia hamulcowa łańcucha
jest zaciągnięta w pozycji ROZŁĄCZENIE (rys.
11).
2. Obrócić koło napinające łańcucha (rys. 9/poz. 3)
PRZECIWNIE DO RUCHU WSKAZÓWEK ZE-
GARA, aż CZOP (rys. 7) (wystający kołek) na
końcu swojej drogi przesuwania będzie znajdo-
wał się w kierunku sprzęgła i koła zębatego (rys.
9).
3. Umieścić nacięty koniec miecza nad sworzniami
miecza (rys. 3/poz. B).
Umieszczanie łańcucha piły
• Rozłożyć łańcuch na kształt pętli (rys. 4), aby kra-
wędzie tnące były ułożone dookoła pętli ZGODNIE
Z RUCHEM WSKAZÓWEK ZEGARA.
• Umieścić łańcuch wokół koła zębatego, za sprzę-
głem, patrz rysunek 4. Zwracać uwagę, aby ogni-
wa łańcucha leżały między zębami koła zębatego.
• Wsunąć człony napędzające w rowek i koniec mie-
cza, zgodnie z rysunkami 4-7.
m UWAGA
Piła łańcuchowa może lekko zwisać na spodniej czę-
ści miecza.
Takie zachowanie jest normalne.
• Pociągnąć miecz do przodu, aż łańcuch będzie
ciasno przylegał. Upewnić się, że wszystkie człony
napędzające znajdują się w rowku miecza.
• Ustawić miecz w taki sposób, aby CZOP pasował
do otworu miecza, zgodnie z rysunkiem 7.
• Dźwignię hamulcową łańcucha lub przednią ochro-
nę rąk ustawić w taki sposób, aby czop pasował
do otworu w obudowie maszyny, zgodnie z rysun-
kiem 6.
• Umieścić dźwignię hamulcową łańcucha lub
przednią ochronę rąk oraz obrócić koło mocujące
miecza i dźwignię (rys. 9/poz. 18) w celu zamoco-
wania zgodnie z ruchem wskazówek zegara. Łań-
cuch nie może przy tym ześlizgiwać się z szyny
prowadzącej. Na tym etapie dociągnąć koło mocu-
jące miecza jedynie ręcznie, a następnie postępo-
wać zgodnie ze wskazówkami dotyczącymi usta-
wiania napięcia łańcucha, opisanymi w rozdziale
USTAWIANIE NAPIĘCIA ŁAŃCUCHA.
