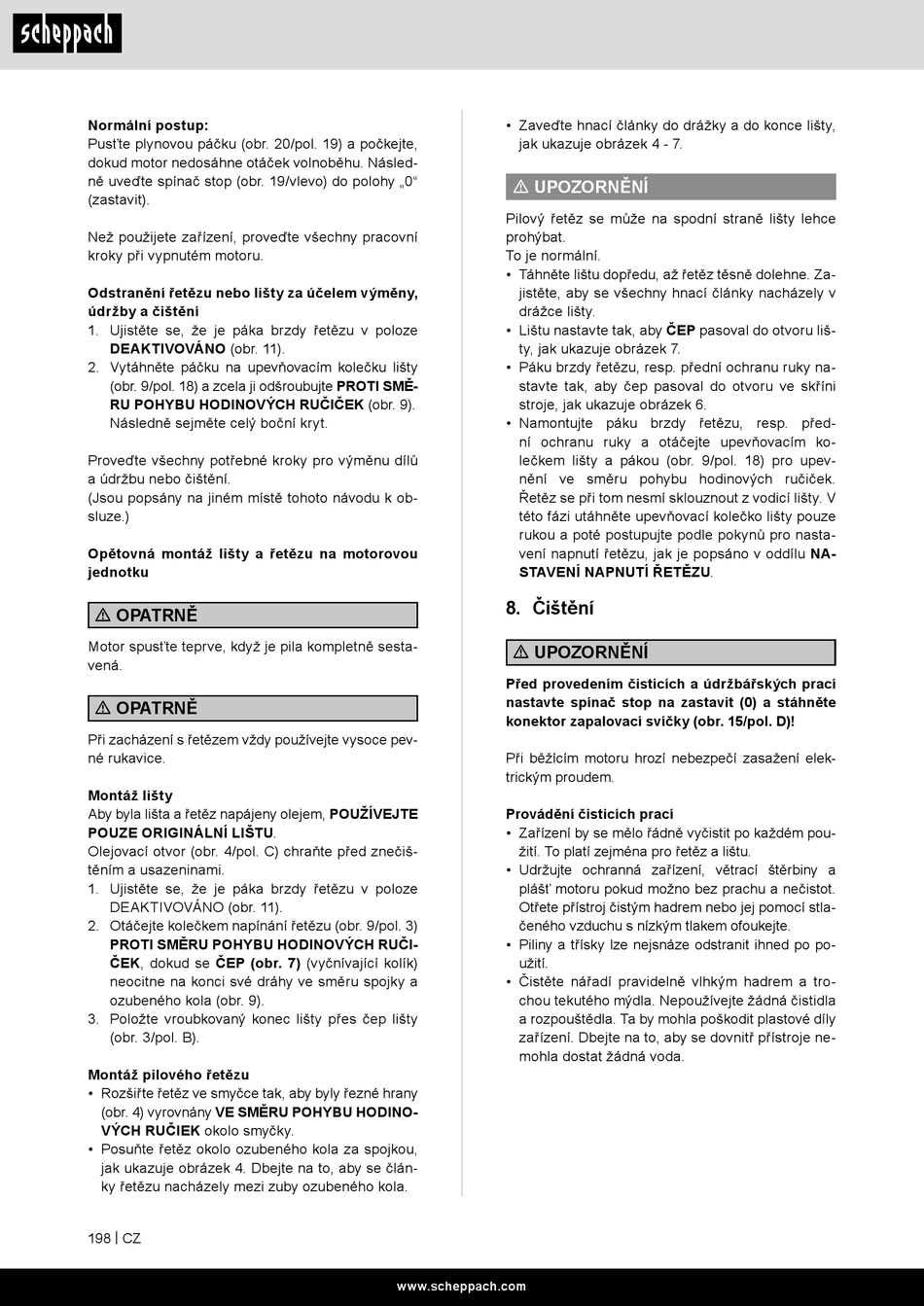

Normální postup:
Pusťte plynovou páčku (obr. 20/pol. 19) a počkejte,
dokud motor nedosáhne otáček volnoběhu. Násled-
ně uveďte spínač stop (obr. 19/vlevo) do polohy „0"
(zastavit).
Než použijete zařízení, proveďte všechny pracovní
kroky při vypnutém motoru.
Odstranění řetězu nebo lišty za účelem výměny,
údržby a čištění
1. Ujistěte se, že je páka brzdy řetězu v poloze
DEAKTIVOVÁNO (obr. 11).
2. Vytáhněte páčku na upevňovacím kolečku lišty
(obr. 9/pol. 18) a zcela ji odšroubujte PROTI SMĚ-
RU POHYBU HODINOVÝCH RUČIČEK (obr. 9).
Následně sejměte celý boční kryt.
Proveďte všechny potřebné kroky pro výměnu dílů
a údržbu nebo čištění.
(Jsou popsány na jiném místě tohoto návodu k ob-
sluze.)
Opětovná montáž lišty a řetězu na motorovou
jednotku
m OPATRNĚ
Motor spusťte teprve, když je pila kompletně sesta-
vená.
m OPATRNĚ
Při zacházení s řetězem vždy používejte vysoce pev-
né rukavice.
Montáž lišty
Aby byla lišta a řetěz napájeny olejem, POUŽÍVEJTE
POUZE ORIGINÁLNÍ LIŠTU.
Olejovací otvor (obr. 4/pol. C) chraňte před znečiš-
těním a usazeninami.
1. Ujistěte se, že je páka brzdy řetězu v poloze
DEAKTIVOVÁNO (obr. 11).
2. Otáčejte kolečkem napínání řetězu (obr. 9/pol. 3)
PROTI SMĚRU POHYBU HODINOVÝCH RUČI-
ČEK, dokud se ČEP (obr. 7) (vyčnívající kolík)
neocitne na konci své dráhy ve směru spojky a
ozubeného kola (obr. 9).
3. Položte vroubkovaný konec lišty přes čep lišty
(obr. 3/pol. B).
Montáž pilového řetězu
• Rozšiřte řetěz ve smyčce tak, aby byly řezné hrany
(obr. 4) vyrovnány VE SMĚRU POHYBU HODINO-
VÝCH RUČIEK okolo smyčky.
• Posuňte řetěz okolo ozubeného kola za spojkou,
jak ukazuje obrázek 4. Dbejte na to, aby se člán-
ky řetězu nacházely mezi zuby ozubeného kola.
198 | CZ
• Zaveďte hnací články do drážky a do konce lišty,
jak ukazuje obrázek 4 - 7.
m UPOZORNĚNÍ
Pilový řetěz se může na spodní straně lišty lehce
prohýbat.
To je normální.
• Táhněte lištu dopředu, až řetěz těsně dolehne. Za-
jistěte, aby se všechny hnací články nacházely v
drážce lišty.
• Lištu nastavte tak, aby ČEP pasoval do otvoru liš-
ty, jak ukazuje obrázek 7.
• Páku brzdy řetězu, resp. přední ochranu ruky na-
stavte tak, aby čep pasoval do otvoru ve skříni
stroje, jak ukazuje obrázek 6.
• Namontujte páku brzdy řetězu, resp. před-
ní ochranu ruky a otáčejte upevňovacím ko-
lečkem lišty a pákou (obr. 9/pol. 18) pro upev-
nění ve směru pohybu hodinových ručiček.
Řetěz se při tom nesmí sklouznout z vodicí lišty. V
této fázi utáhněte upevňovací kolečko lišty pouze
rukou a poté postupujte podle pokynů pro nasta-
vení napnutí řetězu, jak je popsáno v oddílu NA-
STAVENÍ NAPNUTÍ ŘETĚZU.
8. Čištění
m UPOZORNĚNÍ
Před provedením čisticích a údržbářských prací
nastavte spínač stop na zastavit (0) a stáhněte
konektor zapalovací svíčky (obr. 15/pol. D)!
Při běžícím motoru hrozí nebezpečí zasažení elek-
trickým proudem.
Provádění čisticích prací
• Zařízení by se mělo řádně vyčistit po každém pou-
žití. To platí zejména pro řetěz a lištu.
• Udržujte ochranná zařízení, větrací štěrbiny a
plášť motoru pokud možno bez prachu a nečistot.
Otřete přístroj čistým hadrem nebo jej pomocí stla-
čeného vzduchu s nízkým tlakem ofoukejte.
• Piliny a třísky lze nejsnáze odstranit ihned po po-
užití.
• Čistěte nářadí pravidelně vlhkým hadrem a tro-
chou tekutého mýdla. Nepoužívejte žádná čistidla
a rozpouštědla. Ta by mohla poškodit plastové díly
zařízení. Dbejte na to, aby se dovnitř přístroje ne-
mohla dostat žádná voda.
www.scheppach.com
