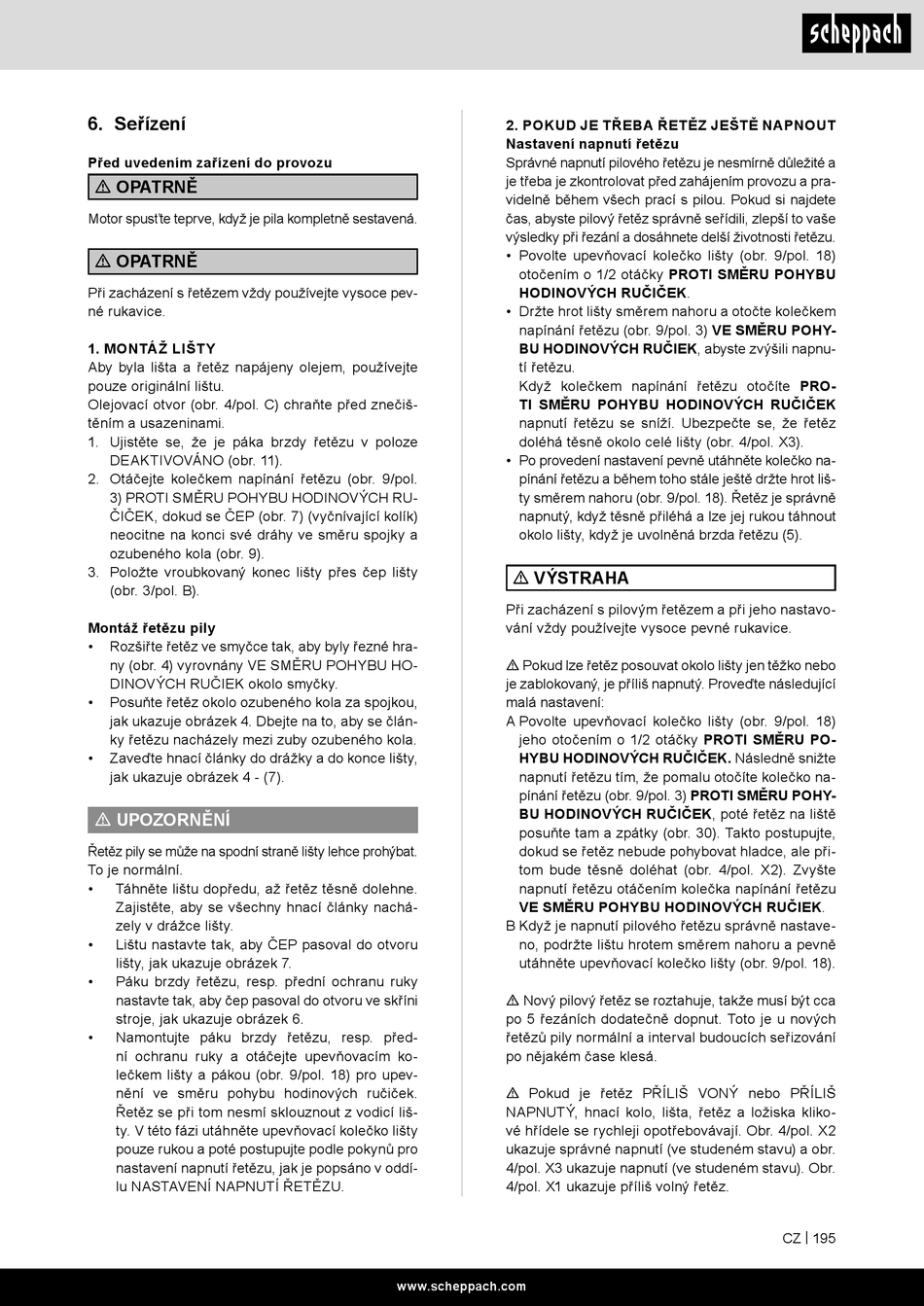

6. Seřízení
Před uvedením zařízení do provozu
m OPATRNĚ
Motor spusťte teprve, když je pila kompletně sestavená.
m OPATRNĚ
Při zacházení s řetězem vždy používejte vysoce pev-
né rukavice.
1. MONTÁŽ LIŠTY
Aby byla lišta a řetěz napájeny olejem, používejte
pouze originální lištu.
Olejovací otvor (obr. 4/pol. C) chraňte před znečiš-
těním a usazeninami.
1. Ujistěte se, že je páka brzdy řetězu v poloze
DEAKTIVOVÁNO (obr. 11).
2. Otáčejte kolečkem napínání řetězu (obr. 9/pol.
3) PROTI SMĚRU POHYBU HODINOVÝCH RU-
ČIČEK, dokud se ČEP (obr. 7) (vyčnívající kolík)
neocitne na konci své dráhy ve směru spojky a
ozubeného kola (obr. 9).
3. Položte vroubkovaný konec lišty přes čep lišty
(obr. 3/pol. B).
Montáž řetězu pily
•
Rozšiřte řetěz ve smyčce tak, aby byly řezné hra-
ny (obr. 4) vyrovnány VE SMĚRU POHYBU HO-
DINOVÝCH RUČIEK okolo smyčky.
•
Posuňte řetěz okolo ozubeného kola za spojkou,
jak ukazuje obrázek 4. Dbejte na to, aby se člán-
ky řetězu nacházely mezi zuby ozubeného kola.
•
Zaveďte hnací články do drážky a do konce lišty,
jak ukazuje obrázek 4 - (7).
m UPOZORNĚNÍ
Řetěz pily se může na spodní straně lišty lehce prohýbat.
To je normální.
•
Táhněte lištu dopředu, až řetěz těsně dolehne.
Zajistěte, aby se všechny hnací články nachá-
zely v drážce lišty.
•
Lištu nastavte tak, aby ČEP pasoval do otvoru
lišty, jak ukazuje obrázek 7.
•
Páku brzdy řetězu, resp. přední ochranu ruky
nastavte tak, aby čep pasoval do otvoru ve skříni
stroje, jak ukazuje obrázek 6.
•
Namontujte páku brzdy řetězu, resp. před-
ní ochranu ruky a otáčejte upevňovacím ko-
lečkem lišty a pákou (obr. 9/pol. 18) pro upev-
nění ve směru pohybu hodinových ručiček.
Řetěz se při tom nesmí sklouznout z vodicí liš-
ty. V této fázi utáhněte upevňovací kolečko lišty
pouze rukou a poté postupujte podle pokynů pro
nastavení napnutí řetězu, jak je popsáno v oddí-
lu NASTAVENÍ NAPNUTÍ ŘETĚZU.
2. POKUD JE TŘEBA ŘETĚZ JEŠTĚ NAPNOUT
Nastavení napnutí řetězu
Správné napnutí pilového řetězu je nesmírně důležité a
je třeba je zkontrolovat před zahájením provozu a pra-
videlně během všech prací s pilou. Pokud si najdete
čas, abyste pilový řetěz správně seřídili, zlepší to vaše
výsledky při řezání a dosáhnete delší životnosti řetězu.
• Povolte upevňovací kolečko lišty (obr. 9/pol. 18)
otočením o 1/2 otáčky PROTI SMĚRU POHYBU
HODINOVÝCH RUČIČEK.
• Držte hrot lišty směrem nahoru a otočte kolečkem
napínání řetězu (obr. 9/pol. 3) VE SMĚRU POHY-
BU HODINOVÝCH RUČIEK, abyste zvýšili napnu-
tí řetězu.
Když kolečkem napínání řetězu otočíte PRO-
TI SMĚRU POHYBU HODINOVÝCH RUČIČEK
napnutí řetězu se sníží. Ubezpečte se, že řetěz
doléhá těsně okolo celé lišty (obr. 4/pol. X3).
• Po provedení nastavení pevně utáhněte kolečko na-
pínání řetězu a během toho stále ještě držte hrot liš-
ty směrem nahoru (obr. 9/pol. 18). Řetěz je správně
napnutý, když těsně přiléhá a lze jej rukou táhnout
okolo lišty, když je uvolněná brzda řetězu (5).
m VÝSTRAHA
Při zacházení s pilovým řetězem a při jeho nastavo-
vání vždy používejte vysoce pevné rukavice.
m Pokud lze řetěz posouvat okolo lišty jen těžko nebo
je zablokovaný, je příliš napnutý. Proveďte následující
malá nastavení:
A Povolte upevňovací kolečko lišty (obr. 9/pol. 18)
jeho otočením o 1/2 otáčky PROTI SMĚRU PO-
HYBU HODINOVÝCH RUČIČEK. Následně snižte
napnutí řetězu tím, že pomalu otočíte kolečko na-
pínání řetězu (obr. 9/pol. 3) PROTI SMĚRU POHY-
BU HODINOVÝCH RUČIČEK, poté řetěz na liště
posuňte tam a zpátky (obr. 30). Takto postupujte,
dokud se řetěz nebude pohybovat hladce, ale při-
tom bude těsně doléhat (obr. 4/pol. X2). Zvyšte
napnutí řetězu otáčením kolečka napínání řetězu
VE SMĚRU POHYBU HODINOVÝCH RUČIEK.
B Když je napnutí pilového řetězu správně nastave-
no, podržte lištu hrotem směrem nahoru a pevně
utáhněte upevňovací kolečko lišty (obr. 9/pol. 18).
m Nový pilový řetěz se roztahuje, takže musí být cca
po 5 řezáních dodatečně dopnut. Toto je u nových
řetězů pily normální a interval budoucích seřizování
po nějakém čase klesá.
m Pokud je řetěz PŘÍLIŠ VONÝ nebo PŘÍLIŠ
NAPNUTÝ, hnací kolo, lišta, řetěz a ložiska kliko-
vé hřídele se rychleji opotřebovávají. Obr. 4/pol. X2
ukazuje správné napnutí (ve studeném stavu) a obr.
4/pol. X3 ukazuje napnutí (ve studeném stavu). Obr.
4/pol. X1 ukazuje příliš volný řetěz.
www.scheppach.com
CZ | 195
