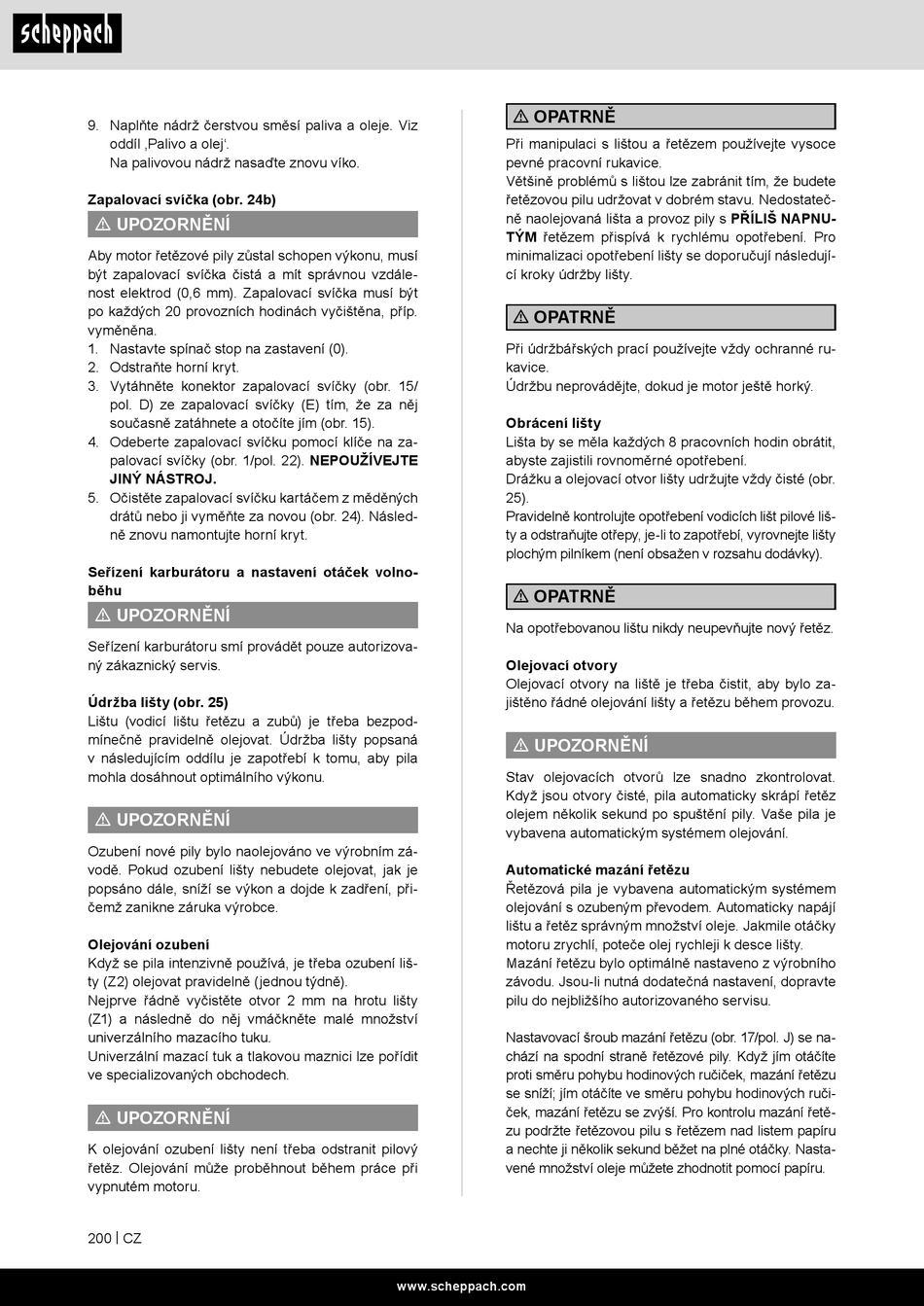

Scheppach PCS38 Originalbetriebsanleitung Seite 200

9. Naplňte nádrž čerstvou směsí paliva a oleje. Viz
oddíl ‚Palivo a olej'.
Na palivovou nádrž nasaďte znovu víko.
Zapalovací svíčka (obr. 24b)
m UPOZORNĚNÍ
Aby motor řetězové pily zůstal schopen výkonu, musí
být zapalovací svíčka čistá a mít správnou vzdále-
nost elektrod (0,6 mm). Zapalovací svíčka musí být
po každých 20 provozních hodinách vyčištěna, příp.
vyměněna.
1. Nastavte spínač stop na zastavení (0).
2. Odstraňte horní kryt.
3. Vytáhněte konektor zapalovací svíčky (obr. 15/
pol. D) ze zapalovací svíčky (E) tím, že za něj
současně zatáhnete a otočíte jím (obr. 15).
4. Odeberte zapalovací svíčku pomocí klíče na za-
palovací svíčky (obr. 1/pol. 22). NEPOUŽÍVEJTE
JINÝ NÁSTROJ.
5. Očistěte zapalovací svíčku kartáčem z měděných
drátů nebo ji vyměňte za novou (obr. 24). Násled-
ně znovu namontujte horní kryt.
Seřízení karburátoru a nastavení otáček volno-
běhu
m UPOZORNĚNÍ
Seřízení karburátoru smí provádět pouze autorizova-
ný zákaznický servis.
Údržba lišty (obr. 25)
Lištu (vodicí lištu řetězu a zubů) je třeba bezpod-
mínečně pravidelně olejovat. Údržba lišty popsaná
v následujícím oddílu je zapotřebí k tomu, aby pila
mohla dosáhnout optimálního výkonu.
m UPOZORNĚNÍ
Ozubení nové pily bylo naolejováno ve výrobním zá-
vodě. Pokud ozubení lišty nebudete olejovat, jak je
popsáno dále, sníží se výkon a dojde k zadření, při-
čemž zanikne záruka výrobce.
Olejování ozubení
Když se pila intenzivně používá, je třeba ozubení liš-
ty (Z2) olejovat pravidelně (jednou týdně).
Nejprve řádně vyčistěte otvor 2 mm na hrotu lišty
(Z1) a následně do něj vmáčkněte malé množství
univerzálního mazacího tuku.
Univerzální mazací tuk a tlakovou maznici lze pořídit
ve specializovaných obchodech.
m UPOZORNĚNÍ
K olejování ozubení lišty není třeba odstranit pilový
řetěz. Olejování může proběhnout během práce při
vypnutém motoru.
200 | CZ
m OPATRNĚ
Při manipulaci s lištou a řetězem používejte vysoce
pevné pracovní rukavice.
Většině problémů s lištou lze zabránit tím, že budete
řetězovou pilu udržovat v dobrém stavu. Nedostateč-
ně naolejovaná lišta a provoz pily s PŘÍLIŠ NAPNU-
TÝM řetězem přispívá k rychlému opotřebení. Pro
minimalizaci opotřebení lišty se doporučují následují-
cí kroky údržby lišty.
m OPATRNĚ
Při údržbářských prací používejte vždy ochranné ru-
kavice.
Údržbu neprovádějte, dokud je motor ještě horký.
Obrácení lišty
Lišta by se měla každých 8 pracovních hodin obrátit,
abyste zajistili rovnoměrné opotřebení.
Drážku a olejovací otvor lišty udržujte vždy čisté (obr.
25).
Pravidelně kontrolujte opotřebení vodicích lišt pilové liš-
ty a odstraňujte otřepy, je-li to zapotřebí, vyrovnejte lišty
plochým pilníkem (není obsažen v rozsahu dodávky).
m OPATRNĚ
Na opotřebovanou lištu nikdy neupevňujte nový řetěz.
Olejovací otvory
Olejovací otvory na liště je třeba čistit, aby bylo za-
jištěno řádné olejování lišty a řetězu během provozu.
m UPOZORNĚNÍ
Stav olejovacích otvorů lze snadno zkontrolovat.
Když jsou otvory čisté, pila automaticky skrápí řetěz
olejem několik sekund po spuštění pily. Vaše pila je
vybavena automatickým systémem olejování.
Automatické mazání řetězu
Řetězová pila je vybavena automatickým systémem
olejování s ozubeným převodem. Automaticky napájí
lištu a řetěz správným množství oleje. Jakmile otáčky
motoru zrychlí, poteče olej rychleji k desce lišty.
Mazání řetězu bylo optimálně nastaveno z výrobního
závodu. Jsou-li nutná dodatečná nastavení, dopravte
pilu do nejbližšího autorizovaného servisu.
Nastavovací šroub mazání řetězu (obr. 17/pol. J) se na-
chází na spodní straně řetězové pily. Když jím otáčíte
proti směru pohybu hodinových ručiček, mazání řetězu
se sníží; jím otáčíte ve směru pohybu hodinových ruči-
ček, mazání řetězu se zvýší. Pro kontrolu mazání řetě-
zu podržte řetězovou pilu s řetězem nad listem papíru
a nechte ji několik sekund běžet na plné otáčky. Nasta-
vené množství oleje můžete zhodnotit pomocí papíru.
