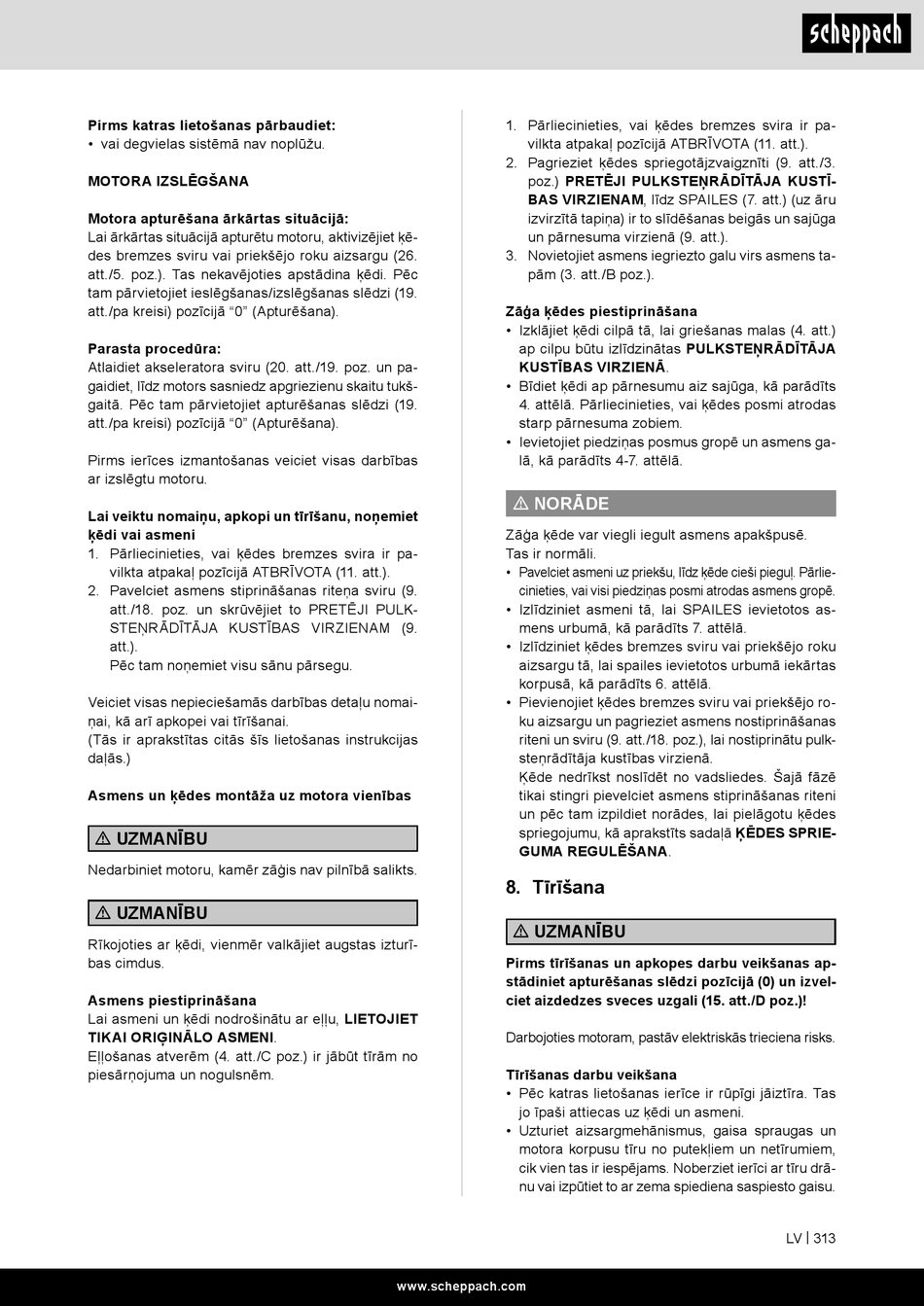

Pirms katras lietošanas pārbaudiet:
• vai degvielas sistēmā nav noplūžu.
MOTORA IZSLĒGŠANA
Motora apturēšana ārkārtas situācijā:
Lai ārkārtas situācijā apturētu motoru, aktivizējiet ķē-
des bremzes sviru vai priekšējo roku aizsargu (26.
att./5. poz.). Tas nekavējoties apstādina ķēdi. Pēc
tam pārvietojiet ieslēgšanas/izslēgšanas slēdzi (19.
att./pa kreisi) pozīcijā "0" (Apturēšana).
Parasta procedūra:
Atlaidiet akseleratora sviru (20. att./19. poz. un pa-
gaidiet, līdz motors sasniedz apgriezienu skaitu tukš-
gaitā. Pēc tam pārvietojiet apturēšanas slēdzi (19.
att./pa kreisi) pozīcijā "0" (Apturēšana).
Pirms ierīces izmantošanas veiciet visas darbības
ar izslēgtu motoru.
Lai veiktu nomaiņu, apkopi un tīrīšanu, noņemiet
ķēdi vai asmeni
1. Pārliecinieties, vai ķēdes bremzes svira ir pa-
vilkta atpakaļ pozīcijā ATBRĪVOTA (11. att.).
2. Pavelciet asmens stiprināšanas riteņa sviru (9.
att./18. poz. un skrūvējiet to PRETĒJI PULK-
STEŅRĀDĪTĀJA KUSTĪBAS VIRZIENAM (9.
att.).
Pēc tam noņemiet visu sānu pārsegu.
Veiciet visas nepieciešamās darbības detaļu nomai-
ņai, kā arī apkopei vai tīrīšanai.
(Tās ir aprakstītas citās šīs lietošanas instrukcijas
daļās.)
Asmens un ķēdes montāža uz motora vienības
m UZMANĪBU
Nedarbiniet motoru, kamēr zāģis nav pilnībā salikts.
m UZMANĪBU
Rīkojoties ar ķēdi, vienmēr valkājiet augstas izturī-
bas cimdus.
Asmens piestiprināšana
Lai asmeni un ķēdi nodrošinātu ar eļļu, LIETOJIET
TIKAI ORIĢINĀLO ASMENI.
Eļļošanas atverēm (4. att./C poz.) ir jābūt tīrām no
piesārņojuma un nogulsnēm.
1. Pārliecinieties, vai ķēdes bremzes svira ir pa-
vilkta atpakaļ pozīcijā ATBRĪVOTA (11. att.).
2. Pagrieziet ķēdes spriegotājzvaigznīti (9. att./3.
poz.) PRETĒJI PULKSTEŅRĀDĪTĀJA KUSTĪ-
BAS VIRZIENAM, līdz SPAILES (7. att.) (uz āru
izvirzītā tapiņa) ir to slīdēšanas beigās un sajūga
un pārnesuma virzienā (9. att.).
3. Novietojiet asmens iegriezto galu virs asmens ta-
pām (3. att./B poz.).
Zāģa ķēdes piestiprināšana
• Izklājiet ķēdi cilpā tā, lai griešanas malas (4. att.)
ap cilpu būtu izlīdzinātas PULKSTEŅRĀDĪTĀJA
KUSTĪBAS VIRZIENĀ.
• Bīdiet ķēdi ap pārnesumu aiz sajūga, kā parādīts
4. attēlā. Pārliecinieties, vai ķēdes posmi atrodas
starp pārnesuma zobiem.
• Ievietojiet piedziņas posmus gropē un asmens ga-
lā, kā parādīts 4-7. attēlā.
m NORĀDE
Zāģa ķēde var viegli iegult asmens apakšpusē.
Tas ir normāli.
• Pavelciet asmeni uz priekšu, līdz ķēde cieši pieguļ. Pārlie-
cinieties, vai visi piedziņas posmi atrodas asmens gropē.
• Izlīdziniet asmeni tā, lai SPAILES ievietotos as-
mens urbumā, kā parādīts 7. attēlā.
• Izlīdziniet ķēdes bremzes sviru vai priekšējo roku
aizsargu tā, lai spailes ievietotos urbumā iekārtas
korpusā, kā parādīts 6. attēlā.
• Pievienojiet ķēdes bremzes sviru vai priekšējo ro-
ku aizsargu un pagrieziet asmens nostiprināšanas
riteni un sviru (9. att./18. poz.), lai nostiprinātu pulk-
steņrādītāja kustības virzienā.
Ķēde nedrīkst noslīdēt no vadsliedes. Šajā fāzē
tikai stingri pievelciet asmens stiprināšanas riteni
un pēc tam izpildiet norādes, lai pielāgotu ķēdes
spriegojumu, kā aprakstīts sadaļā ĶĒDES SPRIE-
GUMA REGULĒŠANA.
8. Tīrīšana
m UZMANĪBU
Pirms tīrīšanas un apkopes darbu veikšanas ap-
stādiniet apturēšanas slēdzi pozīcijā (0) un izvel-
ciet aizdedzes sveces uzgali (15. att./D poz.)!
Darbojoties motoram, pastāv elektriskās trieciena risks.
Tīrīšanas darbu veikšana
• Pēc katras lietošanas ierīce ir rūpīgi jāiztīra. Tas
jo īpaši attiecas uz ķēdi un asmeni.
• Uzturiet aizsargmehānismus, gaisa spraugas un
motora korpusu tīru no putekļiem un netīrumiem,
cik vien tas ir iespējams. Noberziet ierīci ar tīru drā-
nu vai izpūtiet to ar zema spiediena saspiesto gaisu.
www.scheppach.com
LV | 313
