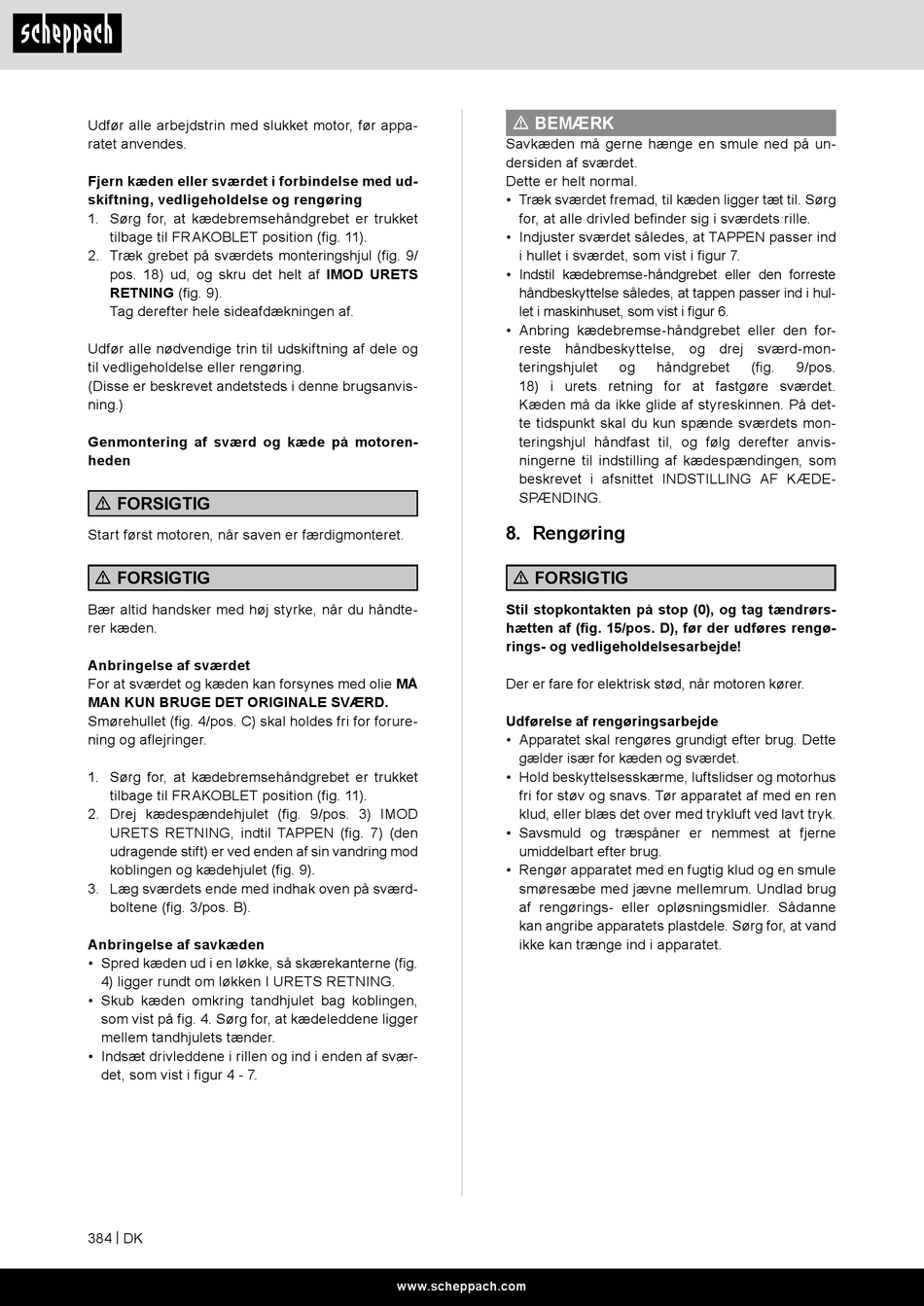

Scheppach PCS38 Originalbetriebsanleitung Seite 384

Udfør alle arbejdstrin med slukket motor, før appa-
ratet anvendes.
Fjern kæden eller sværdet i forbindelse med ud-
skiftning, vedligeholdelse og rengøring
1. Sørg for, at kædebremsehåndgrebet er trukket
tilbage til FRAKOBLET position (fig. 11).
2. Træk grebet på sværdets monteringshjul (fig. 9/
pos. 18) ud, og skru det helt af IMOD URETS
RETNING (fig. 9).
Tag derefter hele sideafdækningen af.
Udfør alle nødvendige trin til udskiftning af dele og
til vedligeholdelse eller rengøring.
(Disse er beskrevet andetsteds i denne brugsanvis-
ning.)
Genmontering af sværd og kæde på motoren-
heden
m FORSIGTIG
Start først motoren, når saven er færdigmonteret.
m FORSIGTIG
Bær altid handsker med høj styrke, når du håndte-
rer kæden.
Anbringelse af sværdet
For at sværdet og kæden kan forsynes med olie MÅ
MAN KUN BRUGE DET ORIGINALE SVÆRD.
Smørehullet (fig. 4/pos. C) skal holdes fri for forure-
ning og aflejringer.
1. Sørg for, at kædebremsehåndgrebet er trukket
tilbage til FRAKOBLET position (fig. 11).
2. Drej kædespændehjulet (fig. 9/pos. 3) IMOD
URETS RETNING, indtil TAPPEN (fig. 7) (den
udragende stift) er ved enden af sin vandring mod
koblingen og kædehjulet (fig. 9).
3. Læg sværdets ende med indhak oven på sværd-
boltene (fig. 3/pos. B).
Anbringelse af savkæden
• Spred kæden ud i en løkke, så skærekanterne (fig.
4) ligger rundt om løkken I URETS RETNING.
• Skub kæden omkring tandhjulet bag koblingen,
som vist på fig. 4. Sørg for, at kædeleddene ligger
mellem tandhjulets tænder.
• Indsæt drivleddene i rillen og ind i enden af svær-
det, som vist i figur 4 - 7.
384 | DK
m BEMÆRK
Savkæden må gerne hænge en smule ned på un-
dersiden af sværdet.
Dette er helt normal.
• Træk sværdet fremad, til kæden ligger tæt til. Sørg
for, at alle drivled befinder sig i sværdets rille.
• Indjuster sværdet således, at TAPPEN passer ind
i hullet i sværdet, som vist i figur 7.
• Indstil kædebremse-håndgrebet eller den forreste
håndbeskyttelse således, at tappen passer ind i hul-
let i maskinhuset, som vist i figur 6.
• Anbring kædebremse-håndgrebet eller den for-
reste håndbeskyttelse, og drej sværd-mon-
teringshjulet
18) i urets retning for at fastgøre sværdet.
Kæden må da ikke glide af styreskinnen. På det-
te tidspunkt skal du kun spænde sværdets mon-
teringshjul håndfast til, og følg derefter anvis-
ningerne til indstilling af kædespændingen, som
beskrevet i afsnittet INDSTILLING AF KÆDE-
SPÆNDING.
8. Rengøring
m FORSIGTIG
Stil stopkontakten på stop (0), og tag tændrørs-
hætten af (fig. 15/pos. D), før der udføres rengø-
rings- og vedligeholdelsesarbejde!
Der er fare for elektrisk stød, når motoren kører.
Udførelse af rengøringsarbejde
• Apparatet skal rengøres grundigt efter brug. Dette
gælder især for kæden og sværdet.
• Hold beskyttelsesskærme, luftslidser og motorhus
fri for støv og snavs. Tør apparatet af med en ren
klud, eller blæs det over med trykluft ved lavt tryk.
• Savsmuld og træspåner er nemmest at fjerne
umiddelbart efter brug.
• Rengør apparatet med en fugtig klud og en smule
smøresæbe med jævne mellemrum. Undlad brug
af rengørings- eller opløsningsmidler. Sådanne
kan angribe apparatets plastdele. Sørg for, at vand
ikke kan trænge ind i apparatet.
