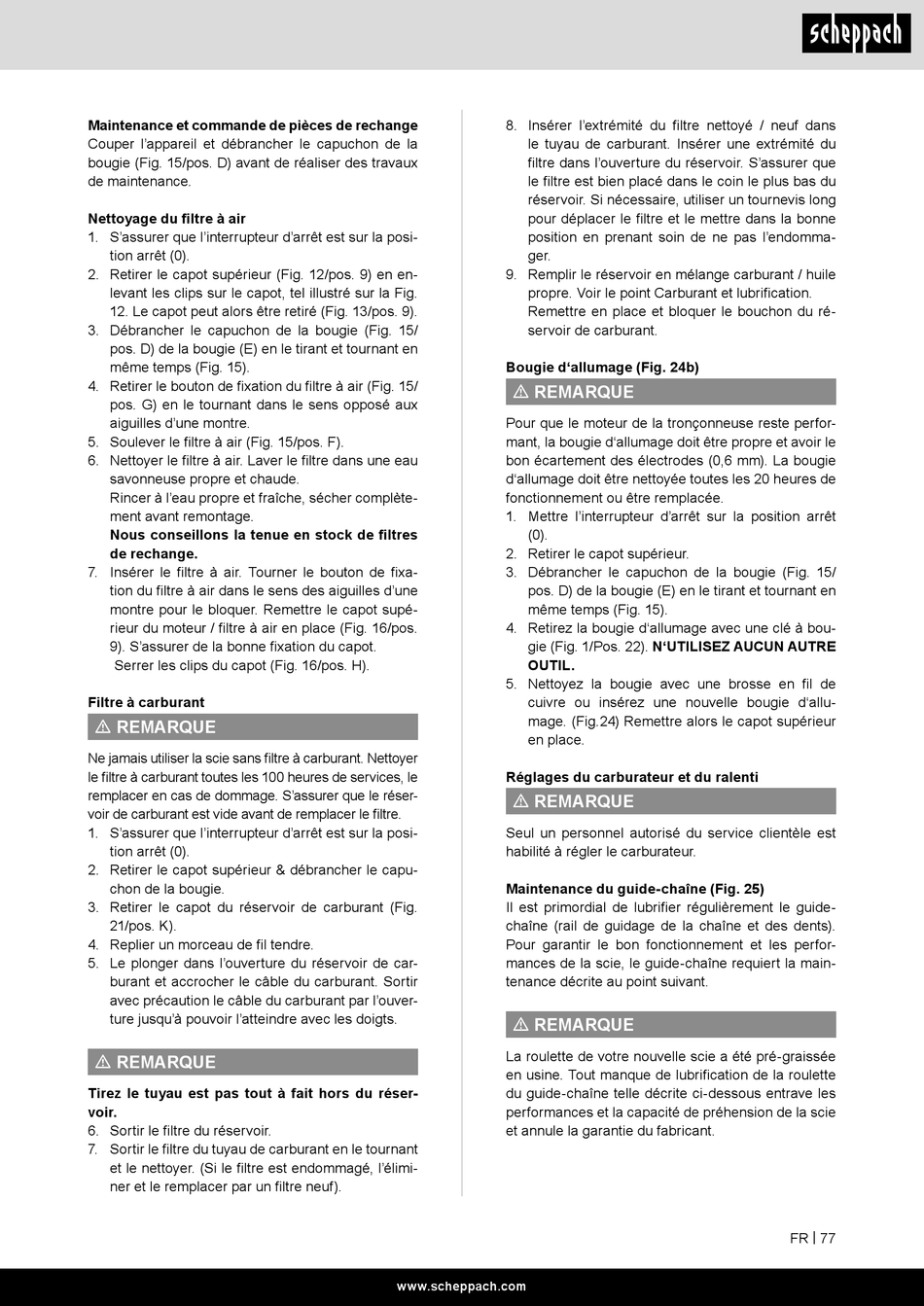

Maintenance et commande de pièces de rechange
Couper l'appareil et débrancher le capuchon de la
bougie (Fig. 15/pos. D) avant de réaliser des travaux
de maintenance.
Nettoyage du filtre à air
1. S'assurer que l'interrupteur d'arrêt est sur la posi-
tion arrêt (0).
2. Retirer le capot supérieur (Fig. 12/pos. 9) en en-
levant les clips sur le capot, tel illustré sur la Fig.
12. Le capot peut alors être retiré (Fig. 13/pos. 9).
3. Débrancher le capuchon de la bougie (Fig. 15/
pos. D) de la bougie (E) en le tirant et tournant en
même temps (Fig. 15).
4. Retirer le bouton de fixation du filtre à air (Fig. 15/
pos. G) en le tournant dans le sens opposé aux
aiguilles d'une montre.
5. Soulever le filtre à air (Fig. 15/pos. F).
6. Nettoyer le filtre à air. Laver le filtre dans une eau
savonneuse propre et chaude.
Rincer à l'eau propre et fraîche, sécher complète-
ment avant remontage.
Nous conseillons la tenue en stock de filtres
de rechange.
7. Insérer le filtre à air. Tourner le bouton de fixa-
tion du filtre à air dans le sens des aiguilles d'une
montre pour le bloquer. Remettre le capot supé-
rieur du moteur / filtre à air en place (Fig. 16/pos.
9). S'assurer de la bonne fixation du capot.
Serrer les clips du capot (Fig. 16/pos. H).
Filtre à carburant
m REMARQUE
Ne jamais utiliser la scie sans filtre à carburant. Nettoyer
le filtre à carburant toutes les 100 heures de services, le
remplacer en cas de dommage. S'assurer que le réser-
voir de carburant est vide avant de remplacer le filtre.
1. S'assurer que l'interrupteur d'arrêt est sur la posi-
tion arrêt (0).
2. Retirer le capot supérieur & débrancher le capu-
chon de la bougie.
3. Retirer le capot du réservoir de carburant (Fig.
21/pos. K).
4. Replier un morceau de fil tendre.
5. Le plonger dans l'ouverture du réservoir de car-
burant et accrocher le câble du carburant. Sortir
avec précaution le câble du carburant par l'ouver-
ture jusqu'à pouvoir l'atteindre avec les doigts.
m REMARQUE
Tirez le tuyau est pas tout à fait hors du réser-
voir.
6. Sortir le filtre du réservoir.
7. Sortir le filtre du tuyau de carburant en le tournant
et le nettoyer. (Si le filtre est endommagé, l'élimi-
ner et le remplacer par un filtre neuf).
8. Insérer l'extrémité du filtre nettoyé / neuf dans
le tuyau de carburant. Insérer une extrémité du
filtre dans l'ouverture du réservoir. S'assurer que
le filtre est bien placé dans le coin le plus bas du
réservoir. Si nécessaire, utiliser un tournevis long
pour déplacer le filtre et le mettre dans la bonne
position en prenant soin de ne pas l'endomma-
ger.
9. Remplir le réservoir en mélange carburant / huile
propre. Voir le point Carburant et lubrification.
Remettre en place et bloquer le bouchon du ré-
servoir de carburant.
Bougie d'allumage (Fig. 24b)
m REMARQUE
Pour que le moteur de la tronçonneuse reste perfor-
mant, la bougie d'allumage doit être propre et avoir le
bon écartement des électrodes (0,6 mm). La bougie
d'allumage doit être nettoyée toutes les 20 heures de
fonctionnement ou être remplacée.
1. Mettre l'interrupteur d'arrêt sur la position arrêt
(0).
2. Retirer le capot supérieur.
3. Débrancher le capuchon de la bougie (Fig. 15/
pos. D) de la bougie (E) en le tirant et tournant en
même temps (Fig. 15).
4. Retirez la bougie d'allumage avec une clé à bou-
gie (Fig. 1/Pos. 22). N'UTILISEZ AUCUN AUTRE
OUTIL.
5. Nettoyez la bougie avec une brosse en fil de
cuivre ou insérez une nouvelle bougie d'allu-
mage. (Fig.24) Remettre alors le capot supérieur
en place.
Réglages du carburateur et du ralenti
m REMARQUE
Seul un personnel autorisé du service clientèle est
habilité à régler le carburateur.
Maintenance du guide-chaîne (Fig. 25)
Il est primordial de lubrifier régulièrement le guide-
chaîne (rail de guidage de la chaîne et des dents).
Pour garantir le bon fonctionnement et les perfor-
mances de la scie, le guide-chaîne requiert la main-
tenance décrite au point suivant.
m REMARQUE
La roulette de votre nouvelle scie a été pré-graissée
en usine. Tout manque de lubrification de la roulette
du guide-chaîne telle décrite ci-dessous entrave les
performances et la capacité de préhension de la scie
et annule la garantie du fabricant.
