Abhängigkeit der Kabeldämpfung
Die Kabeldämpfung ist von zwei wichtigen Faktoren abhängig:
• Äußere Beschaffenheit des Kabels. Dazu gehören die Kabellänge, der Kabeldurchmesser und
der Kabelaufbau.
• Physikalisch bedingt, ist die Kabeldämpfung außerdem frequenzabhängig. D.h. je höher die
Sendefrequenz, desto höher ist die Kabeldämpfung. Deshalb muss die Kabeldämpfung im
Frequenzbereich von 860 bis 960 MHz spezifiziert sein.
Kabelhersteller stellen in der Regel Tabellen oder Berechnungshilfen für Ihre Kabeltypen zu
Verfügung, welche die Parameter Sende-, bzw. Empfangsfrequenz sowie die Kabellänge
beinhalten. Wenden Sie sich deshalb an Ihren Kabelhersteller, um mithilfe des oben
genannten Richtwerts der Kabeldämpfung den passenden Kabeltyp zu bestimmen.
Hinweise zum Einsatz

Schirmung des Antennenkabels

Koaxiale Antennenkabel sind generell geschirmt aufgebaut und strahlen somit wenig von der
übertragenen Sendeleistung an die Umgebung ab.
Biegeradius des Antennenkabels
Der Kabelschirm wird durch mechanische Beanspruchung bzw. Biegen in seinen Eigenschaften
beeinflusst. Deshalb müssen Sie die vom Kabelhersteller angegebenen statischen und
dynamischen Biegeradien berücksichtigen.

Stecker und Adapter

Achten Sie bei dem Antennenkabel darauf, Stecker und Adapter vom Typ "Reverse Polarity RP-
TNC" (male connector) zu verwenden, um den korrekten Anschluss an die Schnittstelle der
RF600-Reader zu gewährleisten.

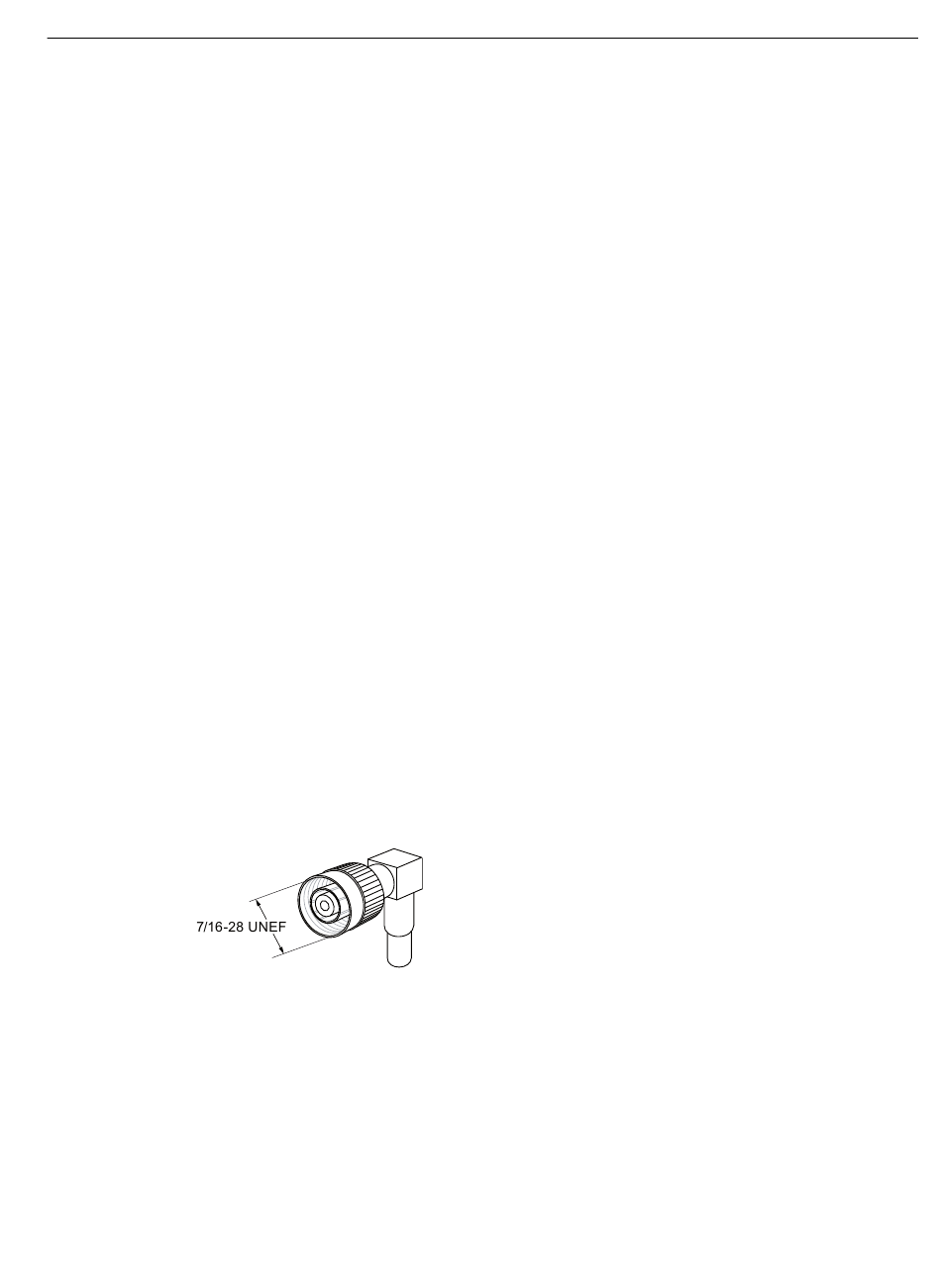

Bild 4-10
Nähere Informationen erhalten Sie in den Katalogdaten Ihres Kabelherstellers.
