  • Seite 1 SIMATIC RF620T ______________ Betriebsanleitung SIMATIC Sensors RFID-Systeme SIMATIC RF620T SIMATIC Sensors RFID-Systeme SIMATIC RF620T Betriebsanleitung 04/2008 A5E01602430-02...
  • Seite 2 Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
  • Seite 3 Inhaltsverzeichnis SIMATIC RF620T Betriebsanleitung......................5 Merkmale ............................5 Bestelldaten ...........................6 Einsatz planen ..........................6 1.3.1 Lesereichweite bei Montage auf nichtmetallischen Trägermaterialien ..........6 1.3.2 Richtcharakteristik des Transponders auf nichtmetallischen Oberflächen........7 1.3.3 Optimale Antennen-Transponderpositionierung bei planer Montage des Transponders auf Metall............................10 1.3.4 Lesereichweite bei metallischen planen Trägern.................11 1.3.5...
  • Seite 4 Inhaltsverzeichnis SIMATIC RF620T Betriebsanleitung, 04/2008, A5E01602430-02...

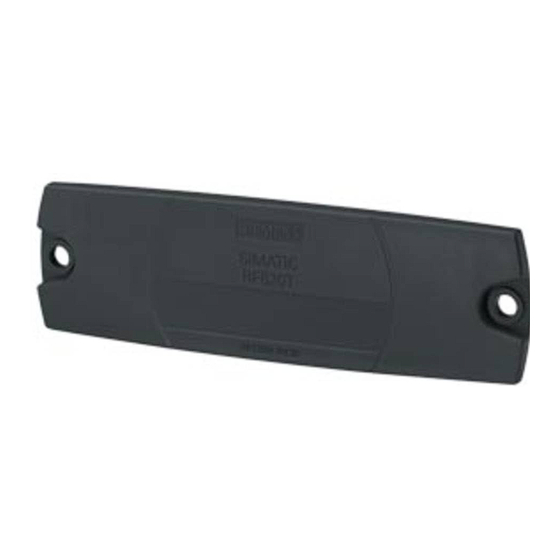

  • Seite 5 SIMATIC RF620T Betriebsanleitung Merkmale Der SIMATIC RF620T Transponder ist passiv und wartungsfrei auf Basis der UHF Class 1 Gen2-Technologie zum Speichern des "Electronic Product Code" (EPC) von 96 Bit. Der Container-Tag für industrielle Anforderungen ist robust und besitzt eine hohe Beständigkeit gegen Reinigungsmittel.
  • Seite 6 Maße (L x B x H) 127 x 38 x 6 in mm • Schutzart IP 67 • Abstandhalter für SIMATIC RF620T 6GT2898-2AA00 für die Anbringung auf Metall • Maße (L x B x H) 155 x 38 x 12 in mm •...
  • Seite 7 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.2 Richtcharakteristik des Transponders auf nichtmetallischen Oberflächen Vorzugsweise ist der Datenträger parallel zur Sendeantenne auszurichten. Wird jedoch der Datenträger inklusive der metallischen Trägerplatte gekippt, ergibt sich eine Verringerung der Reichweite. Rotation um die Polarisationsachse...
  • Seite 8 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen Rotation orthogonal zur Polarisationsachse -180 -160 -140 -120 -100 -80 100 120 140 160 180 Bild 1-2 Charakteristik des Transponders bei der Rotation orthogonal zu der Polarisationsachse (innerhalb der Tag Ebene) SIMATIC RF620T Betriebsanleitung, 04/2008, A5E01602430-02...
  • Seite 9 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen Ist der Transponder orthogonal zur Sendeantenne positioniert, kann dieser in der Regel nicht gelesen werden. Deshalb ist der Datenträger vorzugsweise parallel zur Sendeantenne auszurichten. Das folgende Bild veranschaulicht diesen Sachverhalt. Bild 1-3 Applikationsbeispiel für mögliche Ausrichtungen des Transponders...
  • Seite 10 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.3 Optimale Antennen-Transponderpositionierung bei planer Montage des Transponders auf Metall Bild 1-4 Beispiel für eine optimale Antennen-Transponderpositionierung SIMATIC RF620T Betriebsanleitung, 04/2008, A5E01602430-02...
  • Seite 11 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.4 Lesereichweite bei metallischen planen Trägern Grundsätzlich weist der Transponder eine lineare Polarisation auf. Die Polarisationsachse verläuft wie in nachstehender Grafik gezeigt. Wenn der Datenträger auf einer planen Metallträgerplatte zentrisch montiert ist, welche nahezu quadratische Abmaße hat oder kreisrund ist, so kann dieser beliebig ausgerichtet sein, da die RF660A-Sende- und Empfangsantennen mit zirkulärer Polarisation arbeiten.
  • Seite 12 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.5 Einfluss von leitenden Wänden auf die Lesereichweite Sind leitende Wände bzw. Begrenzungen in der Umgebung, welche das Funkfeld abschatten, wird ein Abstand von ca. 10 cm empfohlen. Grundsätzlich beeinflussen Wände am wenigsten, wenn die Polarisationsachse orthogonal zur Wand steht. Der Einsatz des Abstandhalters ist in jedem Fall notwendig.
  • Seite 13 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen Abhängigkeit der Lesereichweite bei Positionierung an zwei leitenden Wänden Draufsicht Seitenansicht Abstand d 20 mm 50 mm 100 mm Lesereichweite ca. 70 % ca. 100 % ca. 100 % Wandhöhe 20 mm ca. 60 % ca.
  • Seite 14 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.6 Richtcharakteristik des Transponders auf metallischen Oberflächen Vorzugsweise ist der Datenträger parallel zur Sendeantenne auszurichten. Wird jedoch der Datenträger inklusive der metallischen Trägerplatte gekippt, ergibt sich eine Verringerung der Reichweite. Rotation um die Polarisationsachse bzw. orthogonal zur Polarisationsachse Bild 1-6 Charakteristik des Transponders bei der Rotation um die Polarisationsachse bzw.
  • Seite 15 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.7 Lesereichweite bei Montage auf ESD-Trägermaterialien Der Transponder ist grundsätzlich für die Montage auf nichtleitenden Objekten konzipiert und hat unter dieser Voraussetzung die maximale Reichweite. Die leit- oder ableitfähige Oberfläche von ESD-Materialien begrenzt die Lesereichweite in Abhängigkeit des Oberflächenwiderstandes.
  • Seite 16 SIMATIC RF620T Betriebsanleitung 1.3 Einsatz planen 1.3.8 Kommunikation mit mehreren Transpondern Das RF600-System ist multitagfähig. D.h. mehrere Transponder können vom Reader nahezu gleichzeitig erkannt und beschrieben werden. Der minimale Abstand zwischen den Transpondern beträgt dabei ≥ 50 mm. Bild 1-8...
  • Seite 17 SIMATIC RF620T Betriebsanleitung 1.4 Montagehinweise Montagehinweise VORSICHT Plane Montage Achten Sie darauf, dass sowohl der Transponder als auch der Abstandhalter auf einer planen Oberfläche montiert werden muss. VORSICHT Die Schraubbefestigung wurde mit den unten genannten Schraubentypen, Typen von Federringen und Unterlegscheiben getestet. Je nach Einsatzgebiet muss der Anwender vergleichbare, dafür zugelassene (z.
  • Seite 18 SIMATIC RF620T Betriebsanleitung 1.4 Montagehinweise Eigenschaften Beschreibung Grafik Transponder Schraubbefestigung (z. B. 2 x M4 Montageart • • Zylinderschrauben Innensechskant DIN 6912, Federring und Unterlegscheibe DIN 433) oder kleben Transponder auf Klipsen oder Schraube auf Seite • • Abstandhalter des Klips oder 2 x Schrauben (z.B.
  • Seite 19 SIMATIC RF620T Betriebsanleitung 1.5 Speicheraufbau Speicheraufbau Speicherbanken Der Speicher ist logisch in drei verschiedene Speicherbanken aufgeteilt: Speicherbank (dezimal) Speichertyp Beschreibung MemBank 10 Wird durch den Hersteller festgelegt, enthält den Class Identifier eines Tags MemBank 01 Enthält die EPC UID, das Protokoll und den CRC eines Tags...
  • Seite 20 SIMATIC RF620T Betriebsanleitung 1.5 Speicheraufbau Auslesen des Speicherbits Die EPC ID wird während des Erfassungszyklus des stationären oder mobilen Readers automatisch gelesen. (siehe "Parametrierhandbuch SIMATIC RF660R", Kapitel "EPC Class 1 GEN 2 Protokoll Einstellungen" oder "Betriebsanleitung SIMATIC RF610M"). Außerdem können die TID, die EPC ID, die Protocol Command Bits, die CRC-16 Bits, das Access Passwort und das Kill Passwort mit Hilfe des "tagDataRead"...
  • Seite 21 SIMATIC RF620T Betriebsanleitung 1.6 Technische Daten Technische Daten 1.6.1 Mechanische Angaben Eigenschaft Beschreibung Abmessungen (L x B x H) Transponder 127 x 38 x 6 mm • • Abstandhalter 157 x 39 x 12 mm • • Ausführung Kunststoffgehäuse (PP; lebensmittelverträglich) Gehäusefarbe...
  • Seite 22 SIMATIC RF620T Betriebsanleitung 1.6 Technische Daten 1.6.2 Elektrische Angaben Eigenschaft Beschreibung Europa USA / Kanada Luftschnittstelle nach ISO 18 000-6 C Frequenzbereich 865 … 868 MHz 915 MHz Erforderliche Sendeleistung 2 Watt ERP 4 Watt EIRP Abstand Lesen nichtmetallischen Trägern typ.
  • Seite 23 SIMATIC RF620T Betriebsanleitung 1.6 Technische Daten 1.6.4 Umweltbedingungen Eigenschaft Beschreibung Temperaturbereich bei Betrieb -25 °C … +80 °C Temperaturbereich bei Lagerung -40 °C … +70 °C Schock 100 g, Vibration 50 g nach EN 60721-3-7 Klasse 7 M3 Torsions- und Biegebeanspruchung unzulässig...
  • Seite 24 SIMATIC RF620T Betriebsanleitung 1.6 Technische Daten Konzentration 20 °C 50 °C Bremsflüssigkeit ○○○○ ○○○○ Brom Butan, gasförmig, flüssig techn. rein ○○○○ ○○○○ Butylacetat (Essigsäurebutylester) ○○ Calciumchlorid, w./ alkoholisch ○○○○ ○○○ Calciumchlorid, ○○○○ ○○○○ Calciumnitrat, w. ○○○○ ○○○○ ○○○○ ○○○○ Chlor ᅳ...
  • Seite 25 SIMATIC RF620T Betriebsanleitung 1.6 Technische Daten Konzentration 20 °C 50 °C Magnesiumsalze jede ○○○○ ○○○○ Maschinenöl ○○○○ Meerwasser ○○○○ ○○○○ Methanol ○○○○ ○○○○ Methylalkohol, w. ○○○○ ○○○○ Milchsäure, w. ○○○○ ○○○○ Milchsäure 3 / 85 ○○○○ ○○○ ○○○○ ○○○○ Motorenöl ○○○○...
  • Seite 26 SIMATIC RF620T Betriebsanleitung 1.6 Technische Daten Konzentration 20 °C 50 °C Schwefelsäure 1-6 / 40 / 80 ○○○○ ○○○○ ○○○○ ○○○ ○○○○ ○○ ○○ rauchend Schwefelwasserstoff gering / gesättigt ○○○○ ○○○○ Waschmittel hoch ○○○○ ○○○○ Wasser ○○○○ ○○○○ Wasserstoff techn. rein ○○○○...
  • Seite 27 SIMATIC RF620T Betriebsanleitung 1.7 Zertifikate und Zulassungen Zertifikate und Zulassungen 1.7.1 Zertifikate und Zulassungen Tabelle 1-5 6GT2810-2HC00 - RF620T UHF Container-Tag Zertifikat Beschreibung CE Zulassung nach R&TTE Tabelle 1-6 6GT2810-2HC80 - RF620T UHF Container-Tag Norm Passive Labels bzw. Transponder entsprechen den geltenden Bestimmungen, eine Zertifizierung ist nicht erforderlich.
  • Seite 28 SIMATIC RF620T Betriebsanleitung 1.8 Maßbild Maßbild Bild 1-9 SIMATIC RF620T UHF Container-Tag Maßeinheiten: Alle Maße in mm Toleranzen soweit nicht anders angegeben +-0,5 mm. ① Beschriftungsfeld, siehe Kapitel Merkmale (Seite 5) SIMATIC RF620T Betriebsanleitung, 04/2008, A5E01602430-02...
