Reader
5.3 SIMATIC RF615R
ACHTUNG
Bei großen Kabellängen: Versorgungsspannung und Übertragungsgeschwindigkeit
anpassen
Beachten Sie, dass auch bei großen Kabellängen die Versorgungsspannung von DC 24 V immer
gewährleistet werden muss. Beachten Sie auch, dass die Übertragungsgeschwindigkeit auf der
seriellen Schnittstelle gegebenenfalls gesenkt werden muss.
SIMATIC-Standardleitungen (z. B. 6GT2891-4FN10) besitzen einen Schleifenwiderstand von
160 mOhm / Meter. Pro 10 Meter Anschlussleitung und bei einem Strombedarf von 500 mA
führt das zu einem Spannungsabfall von 0,8 Volt auf der 24 V-Leitung. Erhöht sich der
Strombedarf durch die Verwendung der Digitaleingänge/-ausgänge, so erhöht sich der
Spannungsabfall entsprechend.
5.3.5.4

Pinbelegung Industrial Ethernet-Schnittstelle (X1 P1)

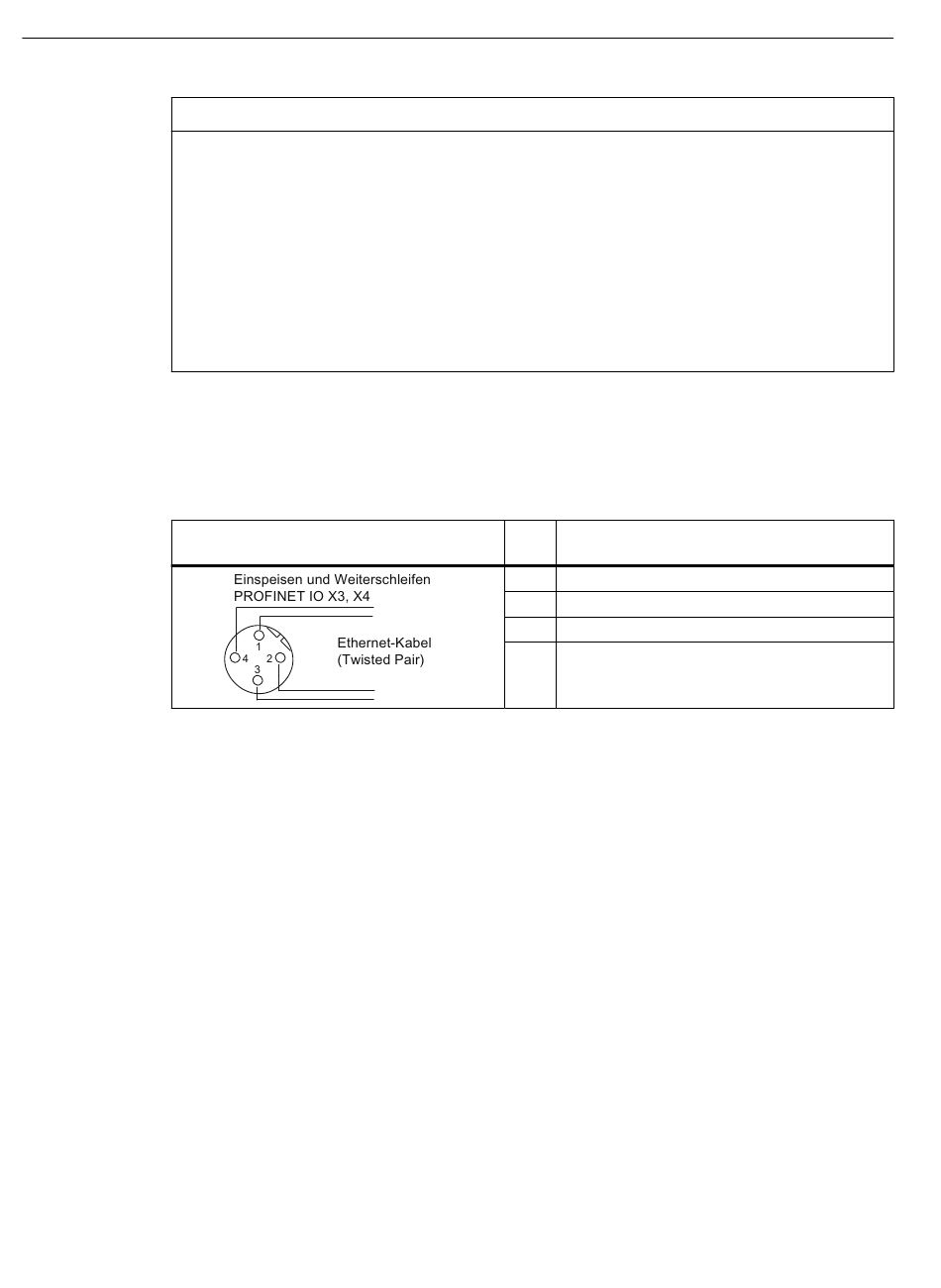

Tabelle 5-21 Pinbelegung der Industrial Ethernet-Schnittstelle (readerseitig)
Ansicht Schnittstelle
(M12-Buchse, 4-polig)
5.3.5.5

Erdungsanschluss

Aufgrund des potentialfreien Aufbaus des Readers sind keinerlei Erdungsmaßnahmen
notwendig.
5.3.6

Konfiguration/Integration

Für die Integration in Systemumgebungen/Netzwerke steht eine Ethernet-Schnittstelle zur
Verfügung. Über die Ethernet-Schnittstelle und direkte Anbindung an den PC kann der RF615R
konfiguriert werden. Sie können den Reader über folgende Werkzeuge konfigurieren,
projektieren und programmieren:
• über STEP 7 Basic/Professional (TIA Portal)
• oder über EtherNet/IP
• oder über das Web Based Managment (WBM)
• oder über OPC UA- oder XML-basierte Anwender-Applikationen
140
Pin Pin-Zuweisung
1 Datenleitung +Tx
2 Datenleitung +Rx
3 Datenleitung -Tx
4 Datenleitung -Rx
