5.4 SIMATIC RF650R
5.4.5

Anschlussbelegung

5.4.5.1

Pinbelegung der DI/DO-Schnittstelle (X10 DI/DO)

Tabelle 5-28 Pinbelegung DI/DO-Schnittstelle (readerseitig)

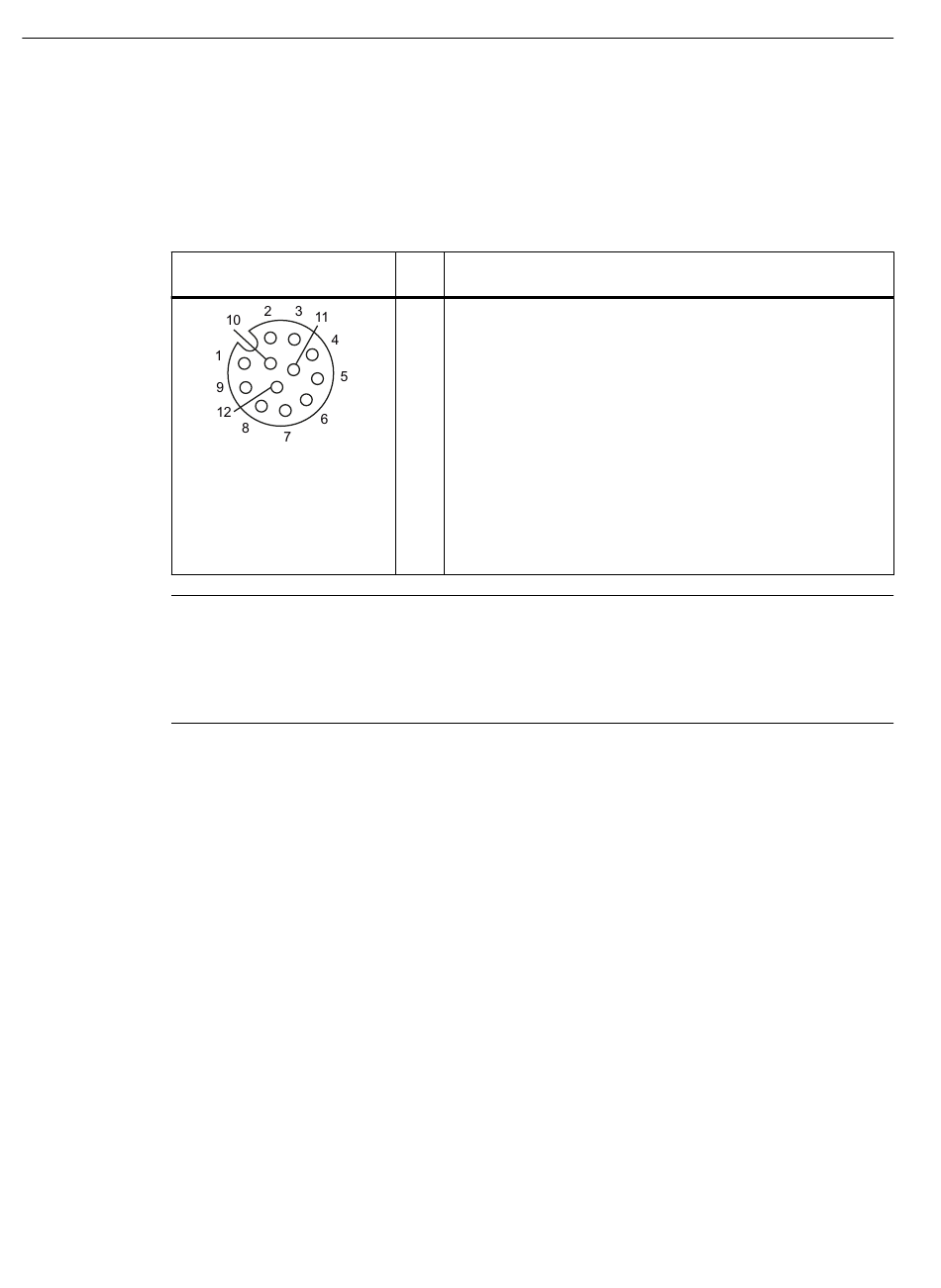

Ansicht Schnittstelle
(M12-Buchse, 12-polig)
Hinweis
Anforderung an externe Spannungsquellen
Bei Speisung der DI/DO-Schnittstelle über eine externe Spannungsquelle, muss die
Spannungsquelle den Anforderungen an Quellen mit begrenzter Leistung (Limited Power
Sources LPS) und NEC Class 2 entsprechen.
152
Pin Pin-Zuweisung
1 GND (Ausgang zur Versorgung der Digitaleingänge/-ausgänge
[nicht galvanisch getrennt])
2 VCC (Ausgang zur Versorgung der Digitaleingänge/-ausgänge
[nicht galvanisch getrennt])
3 DO Common / Output Common
4 DO 0 / Output 00
5 DO 1 / Output 01
6 DO 2 / Output 02
7 DO 3 / Output 03
8 DI 0 / Input 00
9 DI Common / Input Common
10 DI 1 / Input 01
11 DI 2 / Input 02
12 DI 3 / Input 03
