Hinweis
Anforderung an externe Spannungsquellen
Bei Speisung der DI/DO-Schnittstelle über eine externe Spannungsquelle, muss die
Spannungsquelle den Anforderungen an Quellen mit begrenzter Leistung (Limited Power
Sources LPS) und NEC Class 2 entsprechen.
5.7.5.4
Verdrahtung der Schnittstellen/Klemmen
Elektrischer Aufbau des Readers

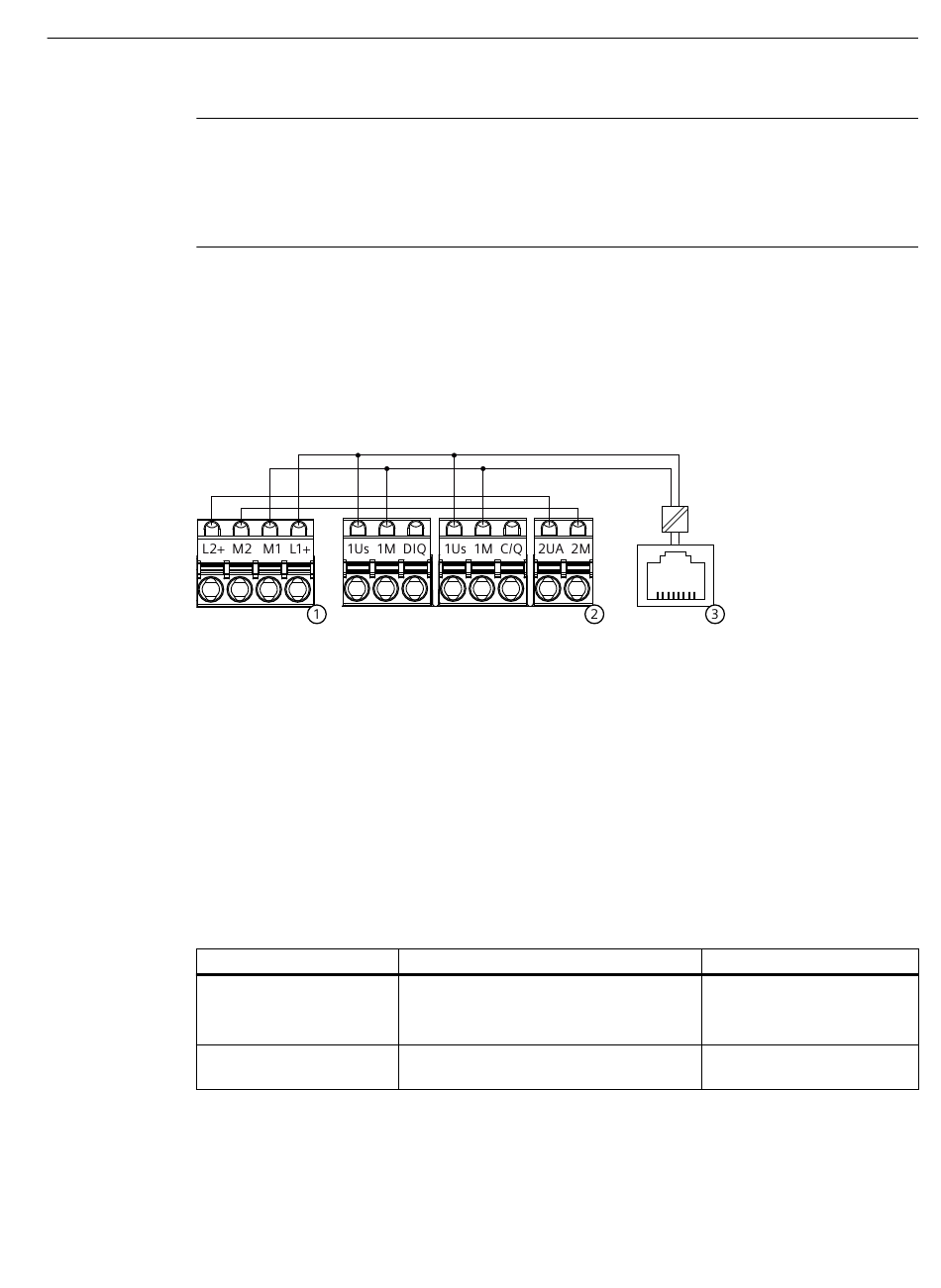

Das folgende Bild zeigt den elektrischen Aufbau des Readers.
①
②
③
Bild 5-50
Verdrahtung der Klemmenanschlüsse
Der Reader besitzt einen 4-poligen steckbaren Klemmenblock für die Spannungsversorgung,
sowie einen 8-poligen steckbaren Klemmenblock für einen Digitaleingang/-ausgang oder IO-
Link. Achten Sie bei der Verdrahtung auf die unterschiedlichen Anforderungen der jeweiligen
Klemmenblöcke.
Tabelle 5-61 Schnittstellen und Anschlüsse (Pins)
Schnittstellen
Spannungsversorgung
DI/DO und IO-Link
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Spannungsversorgungsschnittstelle (X80)
DI/DO-Schnittstelle (X10) / IO-Link
Ethernet-Schnittstelle (X1 LAN) / Power over Ethernet
Elektrischer Aufbau des Readers
Klemmen
Klemmenblock mit vier Klemmanschlüs‐
sen
Klemmenblock mit acht Klemmanschlüs‐
sen
Reader
5.7 SIMATIC RF690R/RF695R
Anschlüsse (Pins)
L2+, M2, M1, L1+
1Us, 1M, C/Q, 2UA, 2M
229
