Montieren, Anschließen und Inbetriebnehmen

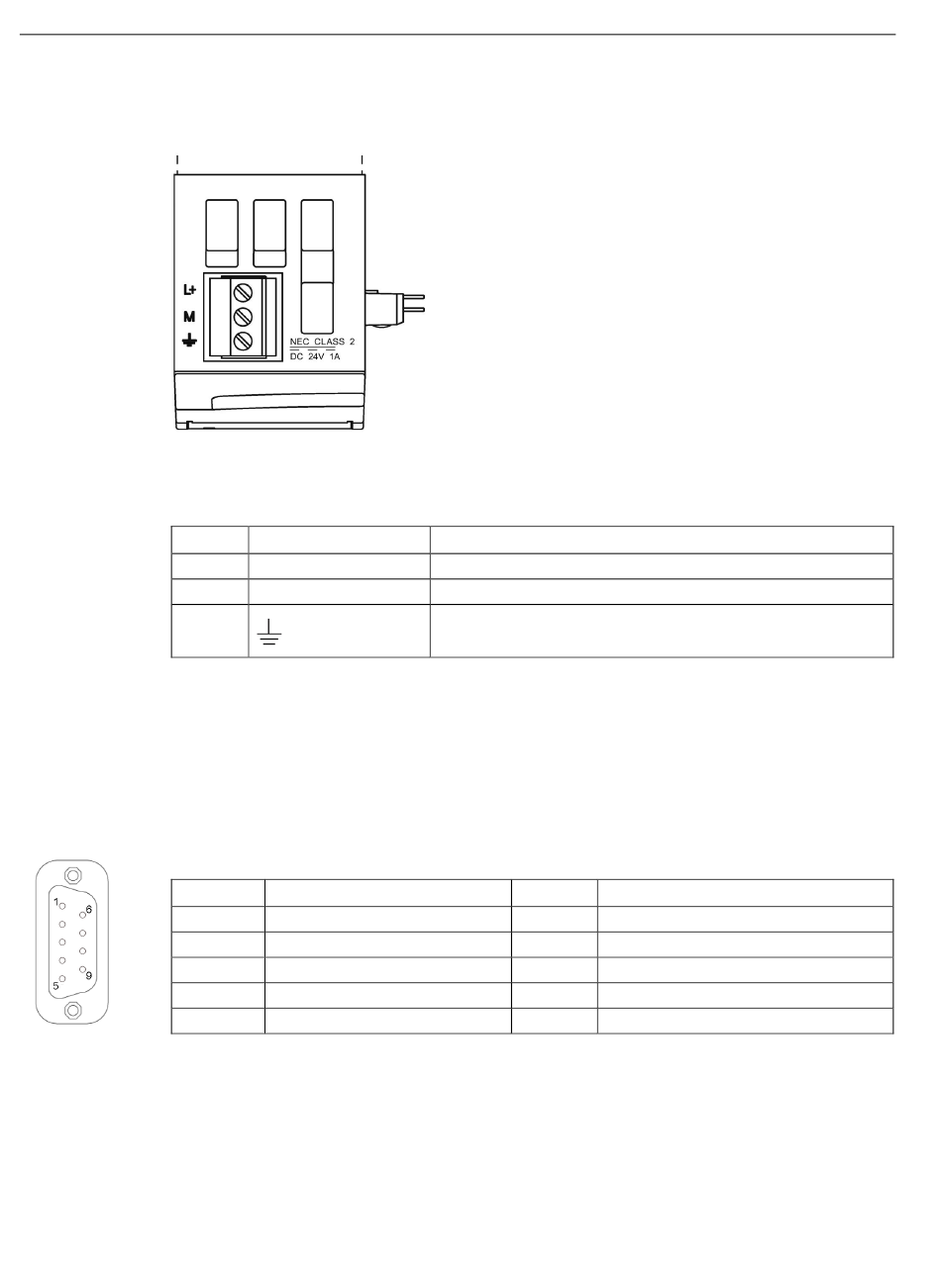

3.5 Belegung der Buchse für die externe Spannungsversorgung
3.5 Belegung der Buchse für die externe Spannungsversorgung
Bild 3-5
Tabelle 3- 4 Belegung der Buchse für die externe Spannungsversorgung
Pin
1
2
3
3.6

Belegung der Sub-D-Buchse

RS422-Schnittstelle

Tabelle 3- 5 Kontaktbelegung der Sub-D-Buchse
20
Buchse für die externe Spannungsversorgung DC 24 V (Draufsicht)
Beschriftung
L+
M
Pin Beschreibung
1 DC 24 V
2 - nicht belegt -
3 - nicht belegt -
4 +TxD
5 GND
Funktion
DC + 24 V (max. 1 A)
Bezugsmasse zu DC + 24 V
Erdungsanschluss
Pin
6 -RxD
7 +RxD
8 -TxD
9 - nicht belegt -
Gehäuse Erdungsanschluss
Betriebsanleitung, 10/2018, C79000-G8900-C328-02
Beschreibung
SIMATIC RF120C
