4.7.1

Technische Grundlagen

Bei der UHF-Technologie werden die Funkwellen aus einer Energiequelle erzeugt, die aus

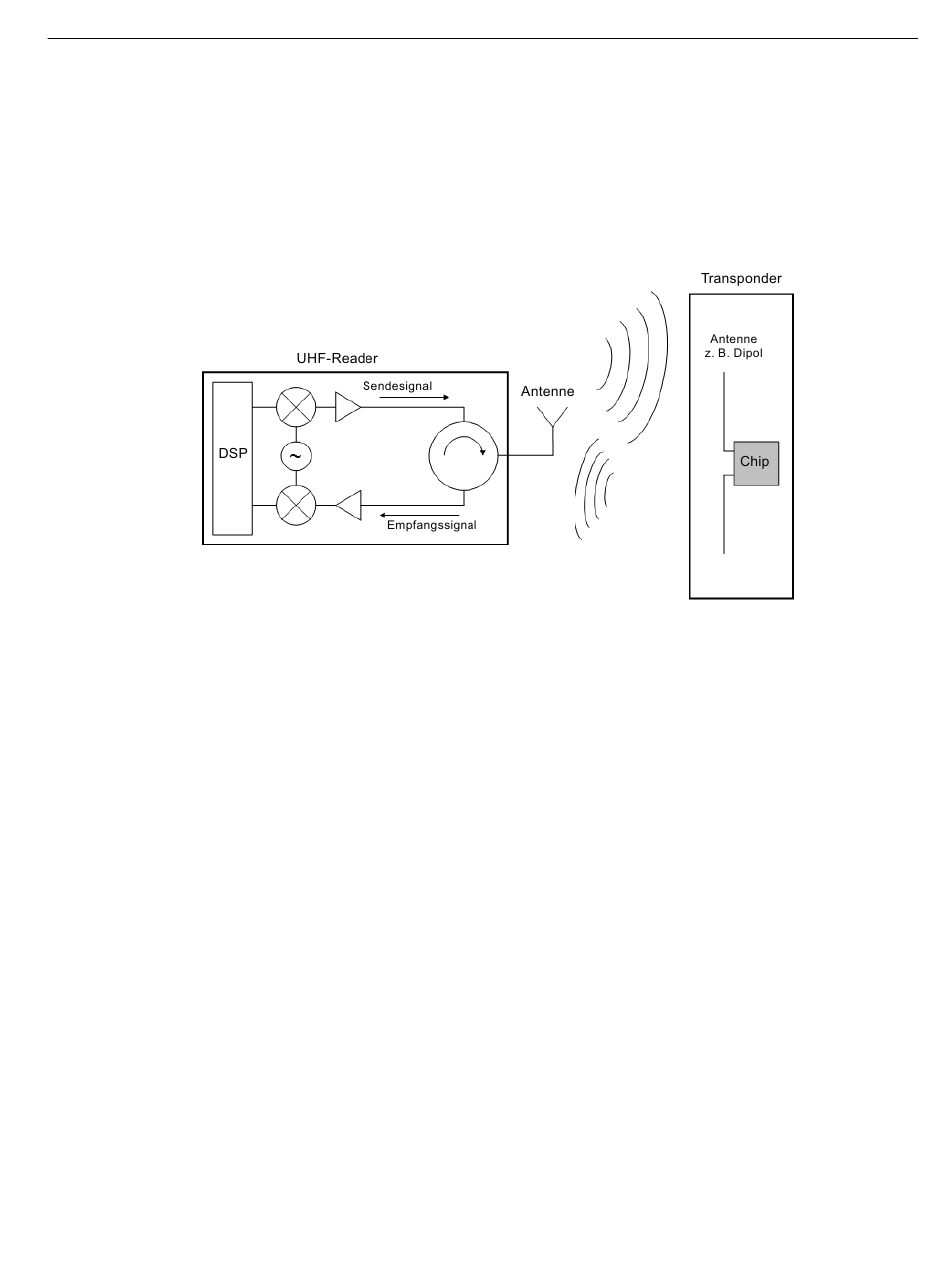

oszillierenden magnetischen und elektrischen Feldern besteht. Die folgende Grafik zeigt den
Aufbau eines UHF-Systems. Charakteristisch ist die Bauform des Transponders, die sich stark von
der Struktur bei HF-Systemen unterscheidet, z. B. in der Ausprägung als Dipol- oder Helix-
Antenne.
Bild 4-14
RSSI-Wert
Der RSSI-Wert (Received Signal Strength Indicator) ist der Indikator, der anzeigt wie gut ein
System bestehend aus Reader, Antenne und Transponder aufgebaut und eingestellt ist. Der RSSI-
Wert zeigt folglich die Signalstärke an, mit der die Transponder-Antwort von dem Reader
erkannt wurde. Je höher der Wert, desto besser ist die Signalstärke (nach IEEE 802.11-Standard).
Bei den Readern RF61xR/RF650R/RF68xR ist der RSSI-Wert einheitenlos und als ein Ein-Byte-
Wert (0 bis 255) ausgegeben. Bei den Readern RF69xR hingegen spiegelt der RSSI-Wert den
dBm-Wert wieder und wird als ein Zwei-Byte-Wert (-10.000 bis 0) ausgegeben. Dabei wird
im WBM der RSSI-Wert mit Faktor 100 dividiert ausgegeben (-100 ... 0). Dies betrifft auch die
Parameter "RSSI-Schwellwert" und "RSSI Delta".
Bei beiden Reader-Gruppen zeigt ein RSSI-Wert von 0 an, dass der Transponder nicht erkannt
wurde.
Der tatsächliche RSSI-Wert ist von zahlreichen Parametern abhängig:
• Verwendeter Transponder-Typ
• Chip, der im Transponder verwendet wird
• Verwendete Antenne
• Eingestellt Sendeleistung
• Abstand zwischen Antenne und Transponder
• Polarisation der Antenne und Ausrichtung des Transponders zur Antenne
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Aufbau eines UHF-RFID-Systems
