5.7.5

Anschlussbelegung

5.7.5.1 Spannungsversorgung über Power over Ethernet (PoE)
Power over Ethernet (PoE) ist ein Spannungsversorgungsverfahren für Netzwerkkomponenten.
Bei einer Spannungsversorgung der Reader über PoE muss diese dem IEEE-Standard 802.3at
entsprechen. Die Spannungsversorgung erfolgt über ein Ethernet-Kabel, das die einzelnen
Netzwerkkomponenten (entsprechend IEEE 802.3at) miteinander verbinden. Dadurch kann auf
eine zusätzliche Energieleitung verzichtet werden.
SIMATIC RF690R/RF695R ist ein PD (Powered Device) vom Typ 2, Klasse 4 (max. 25,5 W).
ACHTUNG
Redundante Spannungsversorgung nicht möglich
Beachten Sie, dass bei einer gleichzeitigen/redundanten Spannungsversorgung über DC 24 V
und PoE die Spannungsversorgung immer über DC 24 V erfolgt.
Einschränkung der Spannungsversorgungsart
Der IEEE-Standard 802.3at sieht zwei Spannungsversorgungsarten vor:
• Spannung über Aderpaare, die zur Datenübertragung nicht genutzt werden (redundante
Adern).
• Spannung über Aderpaare, die zur Datenübertragung genutzt werden (Phantomspeisung).
Folgende Siemens-Switches verfügen über PoE-Anschlüsse:
• SCALANCE XCM108 PoE
• SCALANCE XP208 PoE EEC
• SCALANCE XP216 PoE EEC
• SCALANCE XR324-4M PoE
• SCALANCE XR324-4M PoE TS
• SCALANCE XM-400 mit Port Extender PE408 PoE und
POE-Spannungsversorgung SCALANCE PS9230 PoE oder SCALANCE PS924 PoE
5.7.5.2

Pinbelegung der Spannungsversorgung-Schnittstelle (X80)

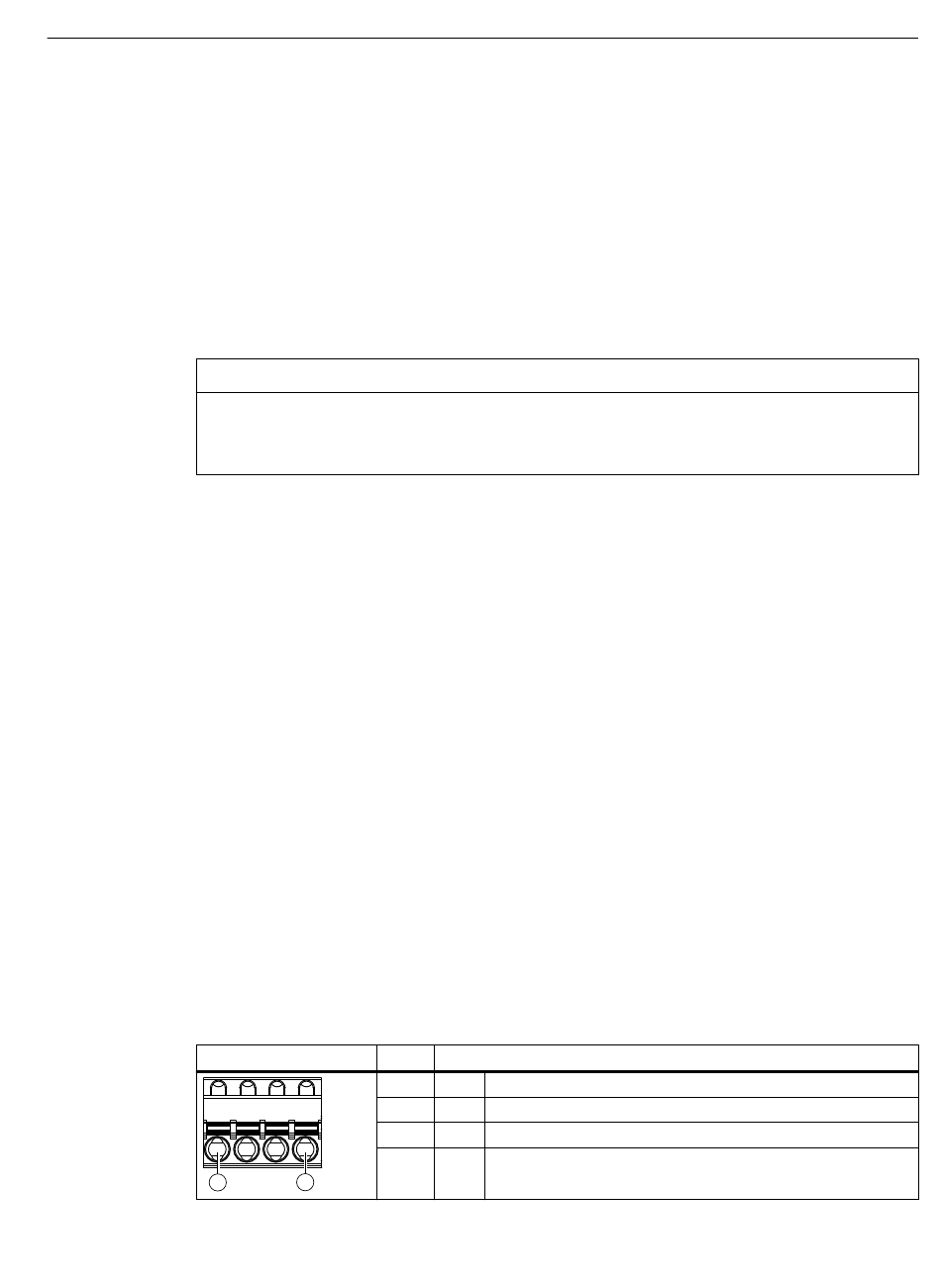

Tabelle 5-59 Pinbelegung der Spannungsversorgungsschnittstelle (readerseitig)
Ansicht Schnittstelle
1
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Pin Belegung
1 L2+
2 M2
3 M1
4 L1+
4
+ 24 V Lastversorgung
Masse der Lastversorgung
Masse der Baugruppenversorgung
+ 24 V Baugruppenversorgung
Reader
