Integration in Netzwerke
8.3 Integration in Steuerungsnetzwerke
Anbindung der RF600-Reader über OEM
Die RF600-Reader bieten auch die Möglichkeit, dass Sie ihre Applikation direkt auf dem im
Reader integrierten Linux-Betriebssystem entwickeln und ablaufen lassen. Für diese Funktion
benötigen Sie eine spezielle Freischaltung des Readers in Form einer Firmware. Sie steht nur auf
Anfrage zu Verfügung. Wenden Sie sich hierzu an ihren Siemens-Ansprechpartner.
8.3

Integration in Steuerungsnetzwerke

Anbindung der Reader RF610R/RF615RRF680R/RF685R
Die Reader RF610R/RF615R/RF680R/RF685R können über Ethernet, EtherNet/IP, PROFINET direkt
oder über PROFIBUS und mit Hilfe des Kommunikationsmoduls RF166C an eine SIMATIC-
Steuerung angebunden werden.
Schnittstellen und Bausteine der Kommunikationsmodule/Reader
Tabelle 8-2 Schnittstellen und Bausteine der Kommunikationsmodule/Reader
ASM/CM Schnittstellen zur Applikation (PLC)
RF166C PROFIBUS DP-V1
RF610R/ PROFINET IO
RF615R/
EtherNet/IP
RF680R/
OPC UA
RF685R

Beispielkonfigurationen

Die folgenden Konfigurationsgrafiken zeigen beispielhaft, wie die RF600-Reader an SIMATIC-
Steuerungen angeschlossen werden können.
Industrial Ethernet / PROFINET

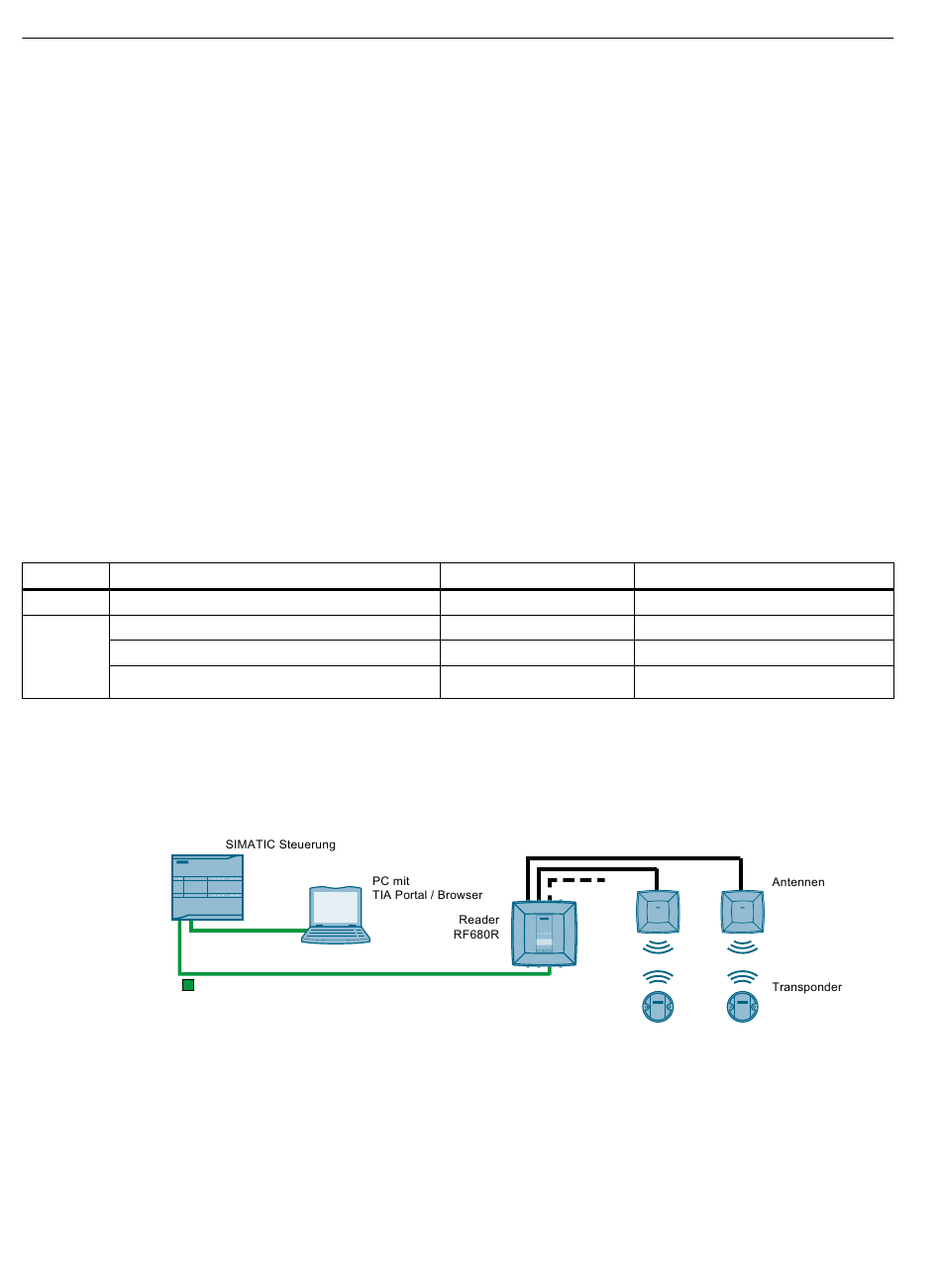

Bild 8-1
458
Konfigurationsgrafik mit SIMATIC RF680R (oder RF685R, RF610R, RF615R) und PROFINET-
Anbindung
Bausteine
Ident-Profil
Ident-Profil
--
--
