Antennen
6.8 SIMATIC RF680A
6.8.6

Antennendiagramme

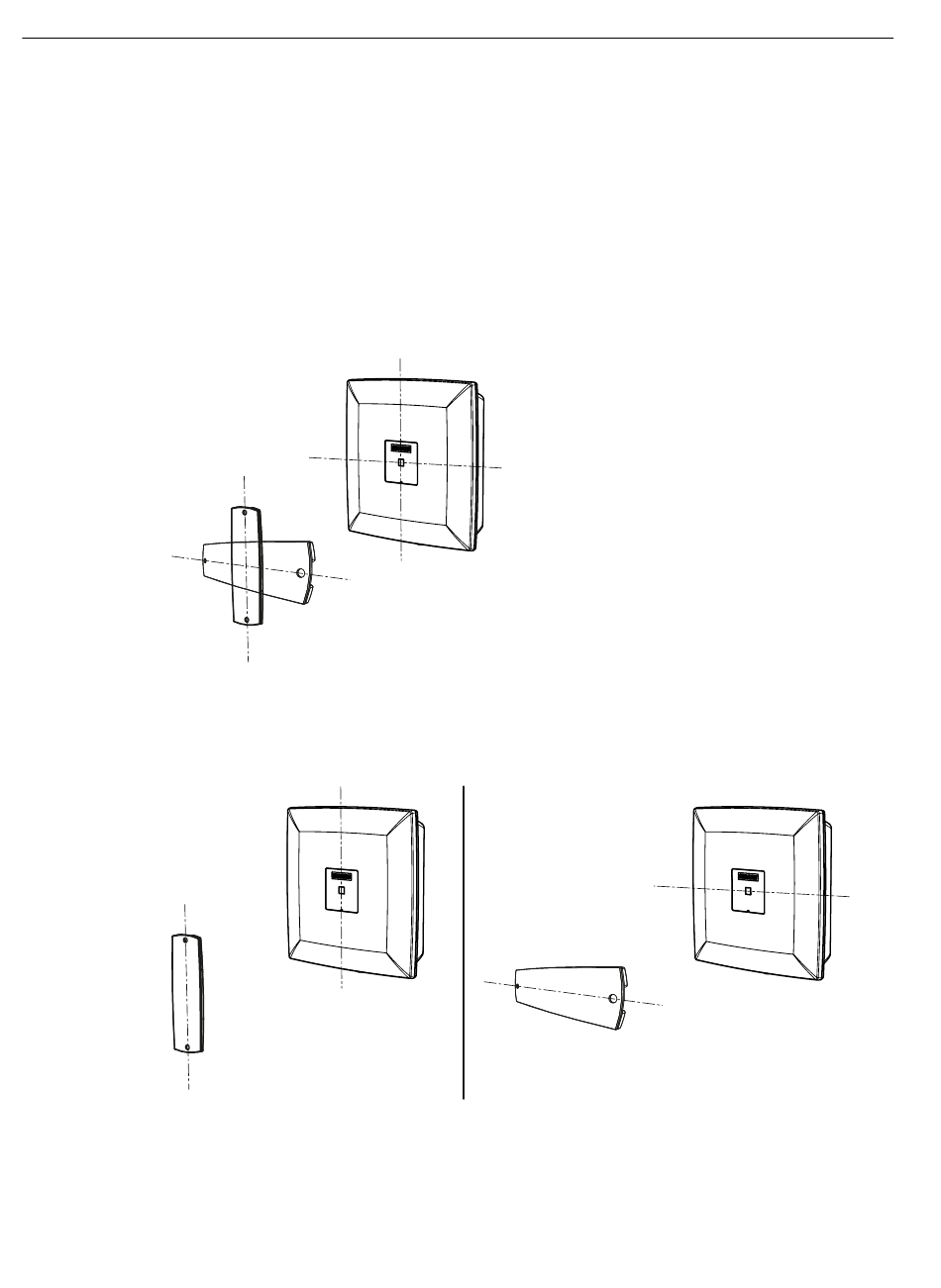

Transponder-Ausrichtung
Die Antenne RF680A verfügt über eine umschaltbare Antenne (zirkular oder linear horizontal
oder linear vertikal). Bei einer zirkularen Antenne wechselt die Ausrichtung der Antennen-
Symmetrieachse bei jedem Sendevorgang zwischen horizontal und vertikal. Aus diesem Grund
ist bei einer zirkularen Antenne die Ausrichtung der Transponder-Polarisationsachse (horizontal/
vertikal) nebensächlich. Achten Sie jedoch darauf, dass der Transponder zur Antenne
ausgerichtet ist.
Bild 6-47
Bei einer linear vertikalen oder linear horizontalen Antenne muss die Ausrichtung der
Transponder-Polarisationsachse, der Ausrichtung der Antennen-Symmetrieachse entsprechen.
Bild 6-48
328
Ausrichtung der Transponder-Polarisationsachse bei einer zirkularen Antennen-
Symmetrieachse
Ausrichtung der Transponder-Polarisationsachse bei einer linear vertikalen oder linear
horizontalen Antennen-Symmetrieachse
