Reader
5.7 SIMATIC RF690R/RF695R
Hinweis
Anforderung an externe Spannungsquellen
Die Spannungsversorgung des Readers darf nur mit Netzteilen erfolgen, die den Anforderungen
an Quellen mit begrenzter Leistung (Limited Power Sources LPS) und NEC Class 2 entsprechen.
Requirement for external power sources
The reader must only be supplied with power by power supply units that meet the
requirementsof limited power source (LPS) and NEC Class 2.
Spécification des sources de tension externes
L'alimentation du plot de lecture/écriture doit être exclusivement assurée par des blocs
d'alimentation conformes aux spécifications des sources à puissance limitée (Limited Power
Sources LPS) et de NEC class 2.
Hinweise zu Stecker und Kabel
ACHTUNG
Nicht benutzte Einzeldrähte isolieren
Nicht benutzte Einzeldrähte müssen einzeln isoliert werden, um ungewollte Verbindungen
von Signalleitungen zu verhindern.
5.7.5.3

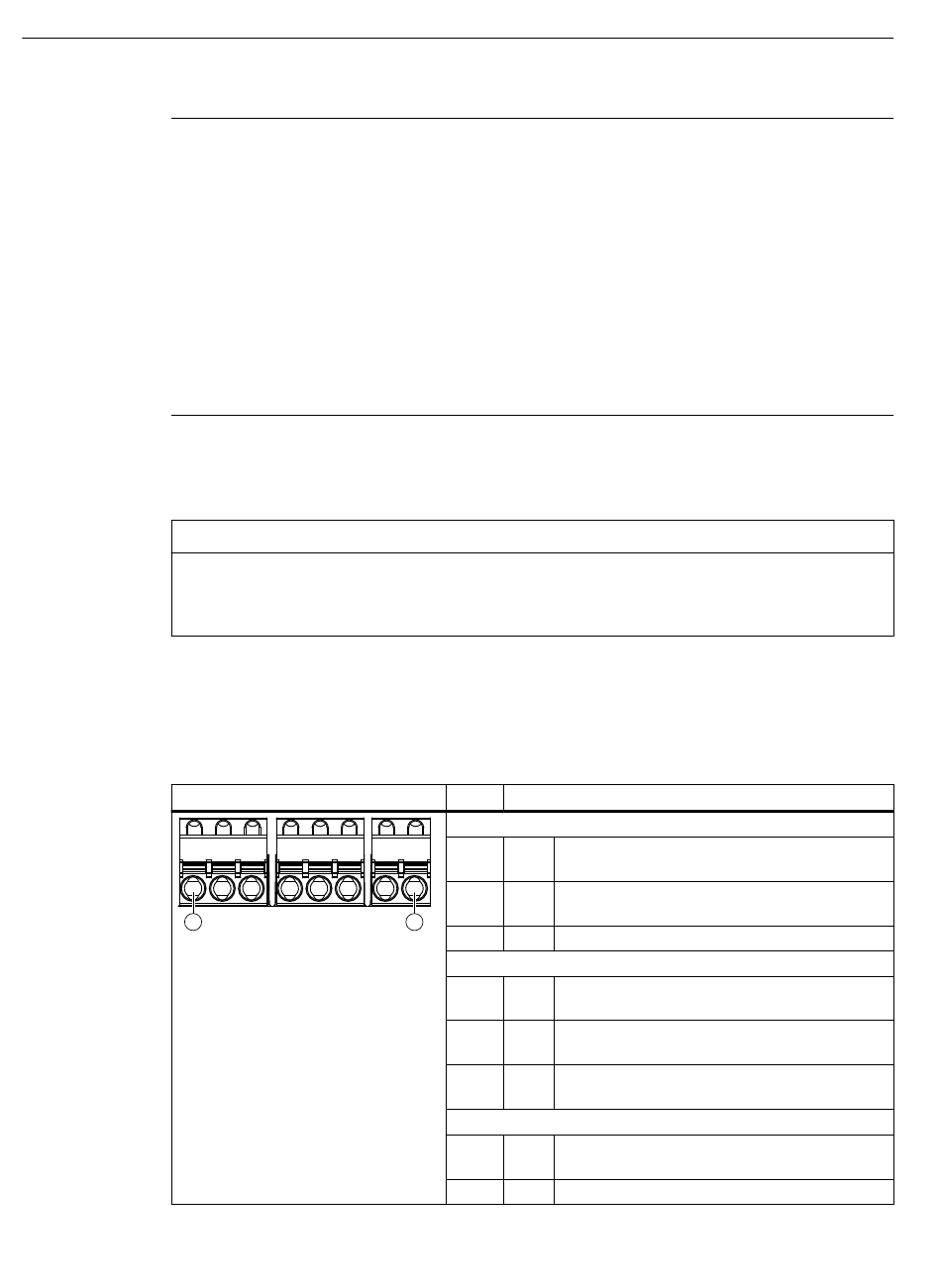

Pinbelegung der DI/DO-Schnittstelle (X10)

Tabelle 5-60 Pinbelegung DI/DO-Schnittstelle (readerseitig)
Ansicht Schnittstelle
1
228
Pin Belegung
Reserviert (3 Pins)
1 1Us Spannungsausgang (L1+), galvanisch verbun‐
den
2 1M Spannungsausgang (M1), galvanisch verbun‐
den
8
3 DIQ Reserviert
Digitaleingang/-ausgang oder IO-Link (3 Pins)
4 1Us Spannungsausgang (L1+), galvanisch verbun‐
den
5 1M Spannungsausgang (M1), galvanisch verbun‐
den
6 C/Q Digitaleingang/-ausgang (≙ Eingang 0 / Aus‐
gang 0 im WBM des Readers) oder IO-Link
Spannungsversorgung IO-Link Class B (2 Pins)
7 2UA Einspeisung der Lastversorgung (L2+), galva‐
nisch getrennt zu L1+
8 2M Lastversorgung, galvanisch getrennt
