System-Diagnose

9.1 Diagnose über die LED-Anzeigen (RF61xR/RF650R/RF68xR)
Beachten Sie, dass ausschließlich die Reader RF680R/RF685R über LED-Statusanzeige verfügen.
Die Reader RF610R/RF615R/RF650R verfügen stattdessen über eine "PRESENCE"-Anzeige. Mit
Hilfe der LED-Anzeigen können Sie den Reader-Status sowie die Fehlermeldungen der Reader
RF680R/RF685R auslesen.

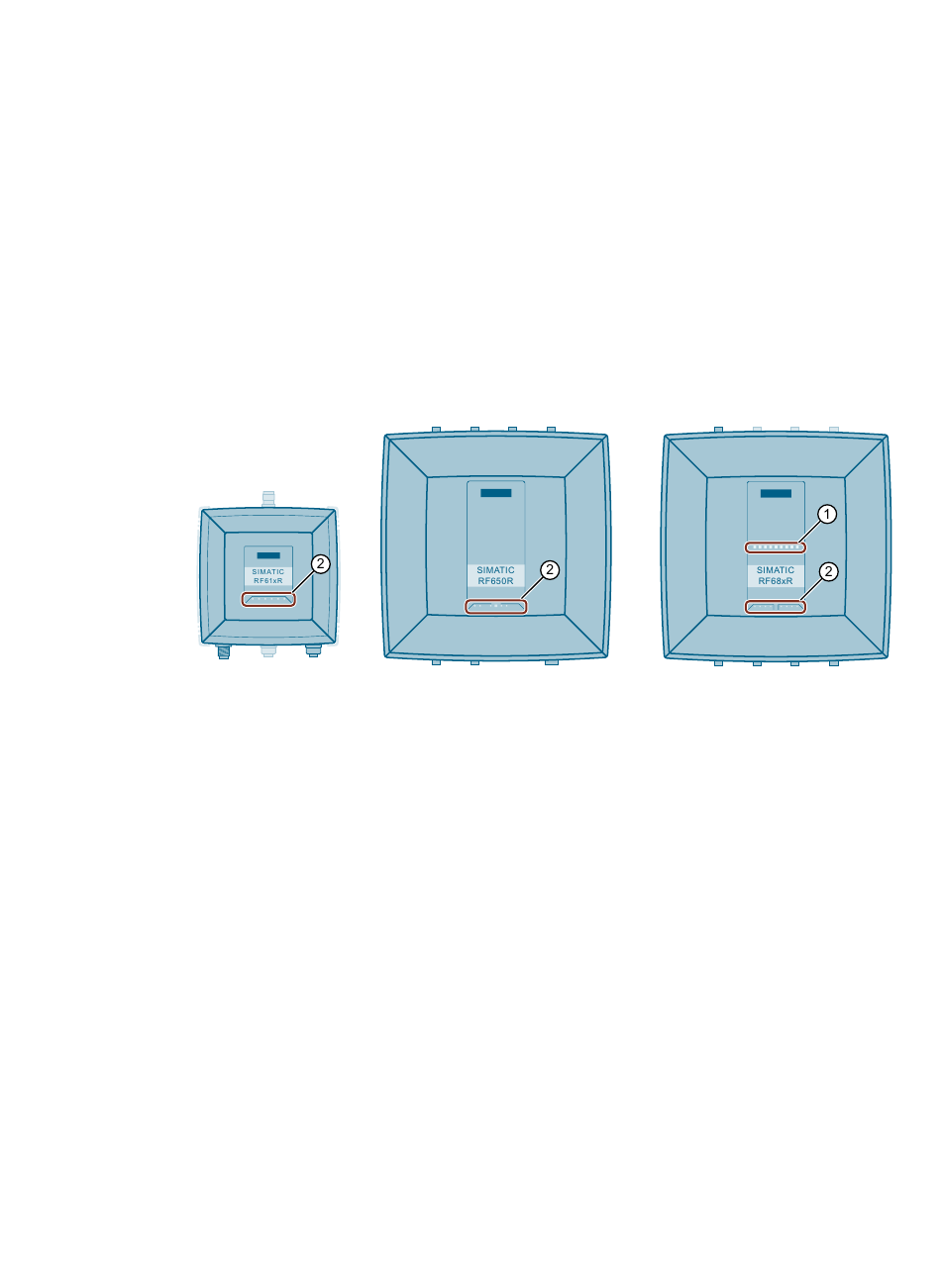

Die LED-Statusanzeige befindet sich mittig auf der Front des Readers. Die LED-
Betriebsanzeige befindet sich unten auf der Front des Readers.
①
②
Bild 9-1
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
LED-Statusanzeige (ST1 - ST9) - nur bei RF680R/RF685R
LED-Betriebsanzeige
• RUN/STOP (R/S)
• ERROR (ER)
• MAINTENANCE (MAINT)
- nur bei RF610R/RF615R/
RF680R/RF685R
• POWER (PWR)
• PRESENCE (PRE)
- nur bei RF610R/RF615R/
RF650R
• LINK 1 (LK1)
• RECEIVE/TRANSMIT 1
(R/T1)
• LINK 2 (LK2)
- nur bei RF680R/RF685R
• RECEIVE/TRANSMIT 2
(R/T2)
- nur bei RF680R/RF685R
LED-Anzeigen der Reader RF61xR, RF650R und RF68xR
Zeigt an, ob der Reader betriebsbereit ist.
Zeigt an, ob ein Fehler vorliegt.
Zeigt an, ob der Reader gewartet werden muss.
Zeigt an, ob der Reader mit Spannung versorgt wird.
Zeigt u. A. an, ob sich ein oder mehrere Transponder im An‐
tennenfeld befinden. Bei den Readern RF680R/RF685R wird
dies über die Statusanzeige angezeigt.
Zeigt an, dass eine Verbindung über die Ethernet-Schnittstelle
"1" anliegt.
Zeigt an, dass Daten über die Ethernet-Schnittstelle "1" gesen‐
det und/oder empfangen werden.
Zeigt an, dass eine Verbindung über die Ethernet-Schnittstelle
"2" anliegt.
Zeigt an, dass Daten über die Ethernet-Schnittstelle "2" gesen‐
det und/oder empfangen werden.
