Reader
5.6 SIMATIC RF685R
Die folgenden Grafiken zeigen Ihnen verschiedene Beschaltungsmöglichkeiten.
Hinweis
Mindestdauer zwischen Änderungen
Beachten Sie, dass Änderungen an der DI/DO-Schnittstelle, die nicht mindestens 1,5 Sekunden
anliegen, von dem Reader nicht erkannt werden.

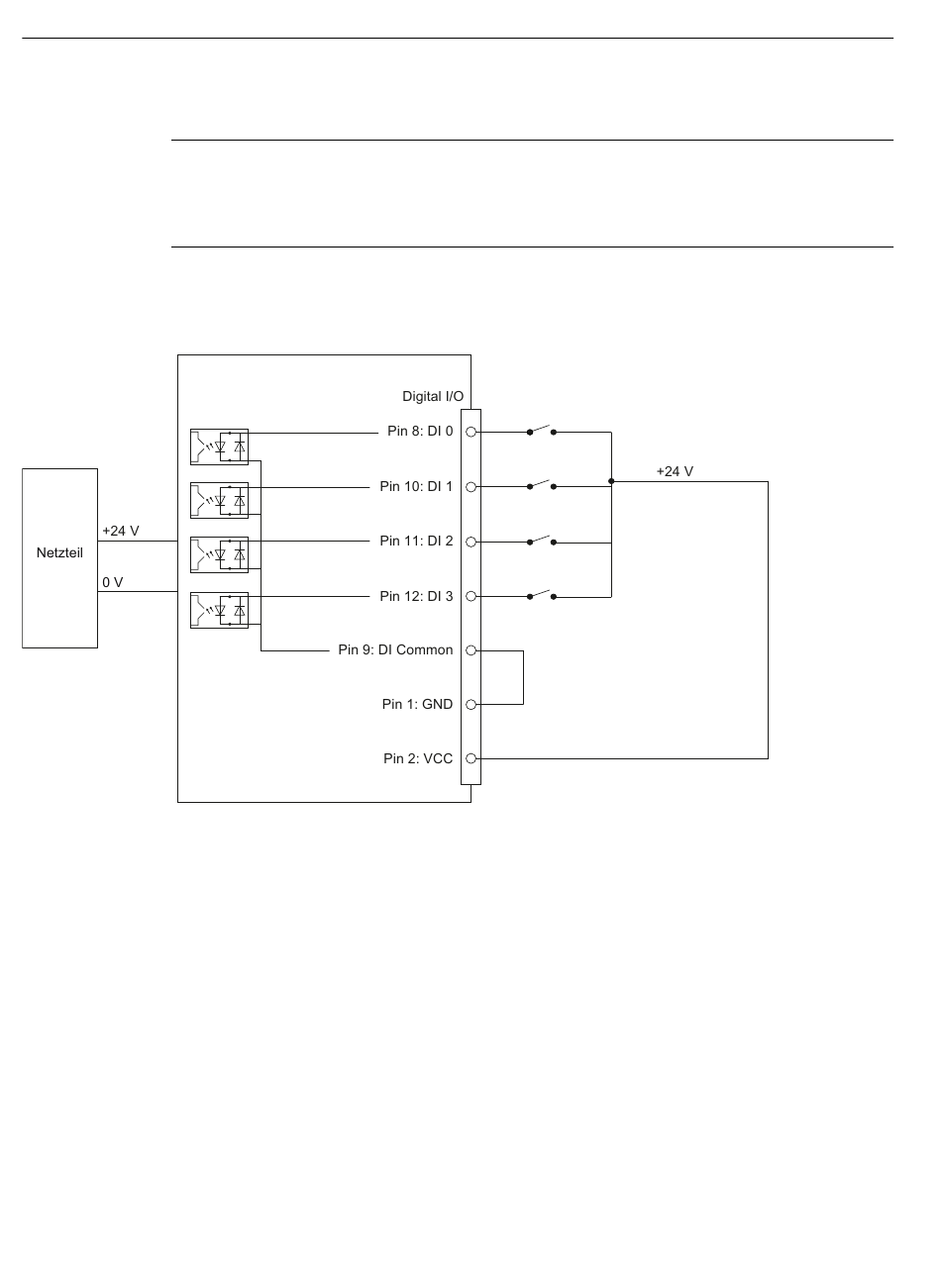

Zuführung der Spannung über interne Quelle (keine galvanische Trennung)
Bild 5-42 Beispielbeschaltung 1: Digitaleingänge
Alternative Beschaltungsmöglichkeiten:
• Pin 2 (VCC) auf Pin 9 DI Common
• Pin 1 GND auf Sammelschiene Eingänge
