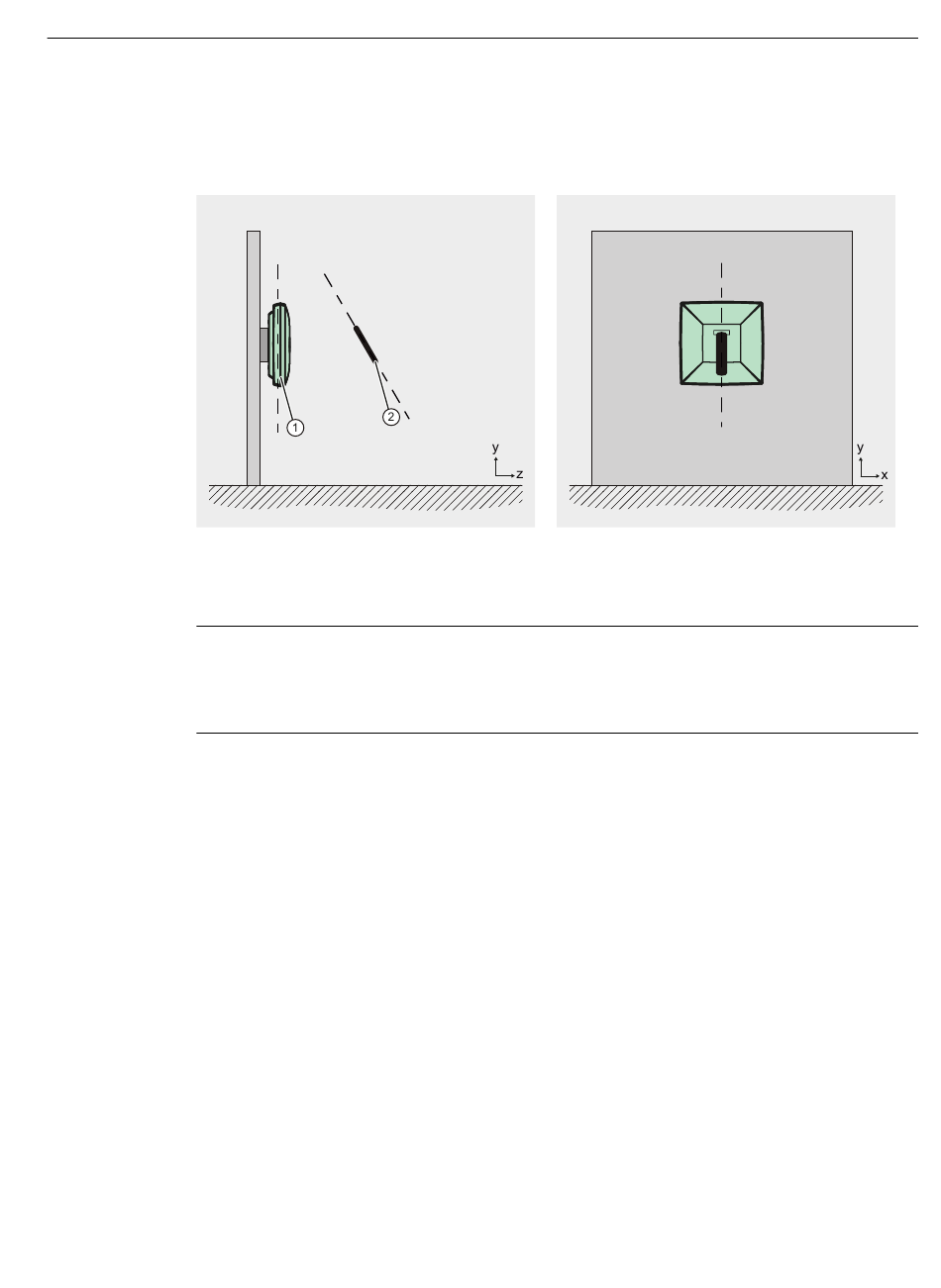

Suboptimale Transponder-Ausrichtung aller Antennentypen
Wird innerhalb der y-z-Ebene der Winkel verändert, führt dies zu einer Reduktion der Reichweite
bei allen Antennentypen.
①
②
Bild 4-13
Hinweis
Ausnahmen
Die suboptimale Transponder-Ausrichtung trifft nicht auf die Transponder RF625T und RF630T
zu. Weitere Informationen dazu finden Sie in den Kapiteln der Transponder.
4.4.2 Auswirkungen der Materialen der Montageflächen auf die Reichweite
Auswirkungen bei der Antennenmontage
Für die Antennen RF642A, RF650A, RF662A und RF680A ist der Antennengewinn und damit die
maximale Lese-/Schreibreichweite von der Materialienwahl der Montageflächen unabhängig.
Im Gegensatz dazu ist der Antennengewinn der Antennen RF615A und RF622A und damit die
maximale Lese-/Schreibreichweite von Transpondern von der Montagefläche der Antenne
abhängig. Um mit einer Antenne RF615A/RF622A die maximale Reichweite zu erzielen, müssen
Sie die Antenne auf einer metallischen Montagefläche mit mindestens 150 × 150 mm
montieren.
Weitere Informationen zum Antennengewinn finden Sie in den Unterkapiteln des Kapitels
"Antennendiagramme (Seite 313)".
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Antenne RF615A, RF622A, RF642A, RF650A, RF662A oder RF680A
Transponder
Suboptimale Transponder-Ausrichtung
