7.9 SIMATIC RF625T
Lieferform
Der SIMATIC RF625T wird in folgender Form geliefert:
• 10 Transponder pro Verpackungseinheit
Mindestbestellmenge: 1 Verpackungseinheit (10 Stück)
7.9.3

Einsatz planen

7.9.3.1 Optimale Antennen-Transponder-Positionierung bei planarer Montage des
Transponders auf Metall
Bild 7-28

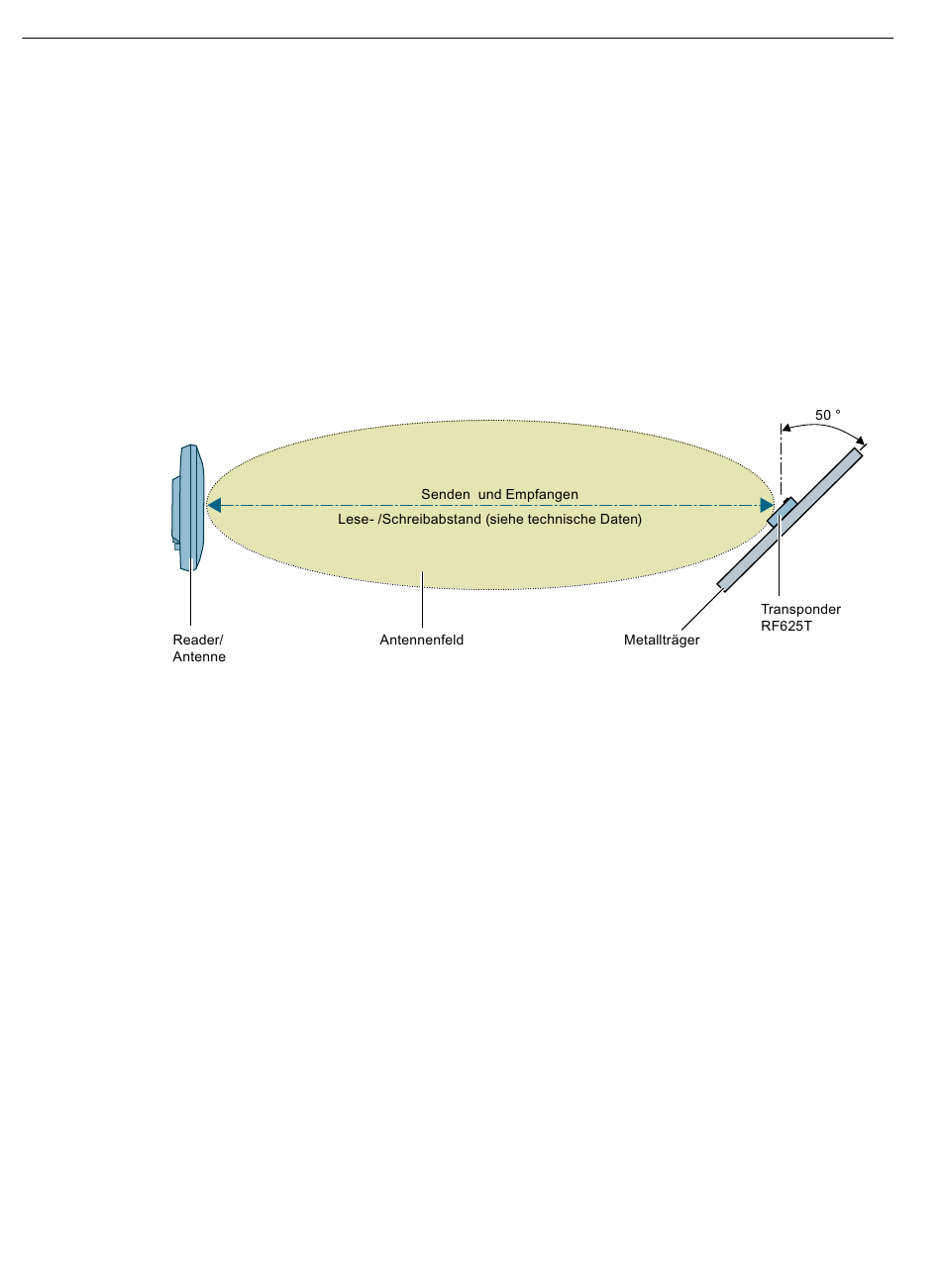

Die Grafik zeigt ein Beispiel einer optimalen Positionierung des Transponders zum Reader
oder zur Antenne. Diese Positionierung ist unabhängig davon, ob mit der internen Reader-
Antenne oder mit einer der externen RF600-Antennen gearbeitet wird.
7.9.3.2

Polarisation des Transponders

Der Transponder hat eine lineare Polarisation. Die Polarisationsachse verläuft wie in
nachstehender Grafik gezeigt. Grundsätzlich sollte die Polarisationsachse des Transponders
parallel zur Polarisationsachse der Antenne verlaufen, um optimale Reichweiten und Ergebnisse
zu erzielen.
Bei Verwendung einer zirkularen Antenne und zentrischen Montage des Transponders auf
einer planen, metallischen Trägerplatte, welche nahezu quadratische Abmaße hat oder
kreisrund ist kann der Transponder beliebig ausgerichtet werden.
398
Beispiel für eine optimale Antennen-Transponder-Positionierung
