9.1.1

Funktionsweise der LED-Statusanzeige

Beachten Sie, dass die Reader RF610R/RF615R/RF650R über keine LED-Statusanzeige verfügen.

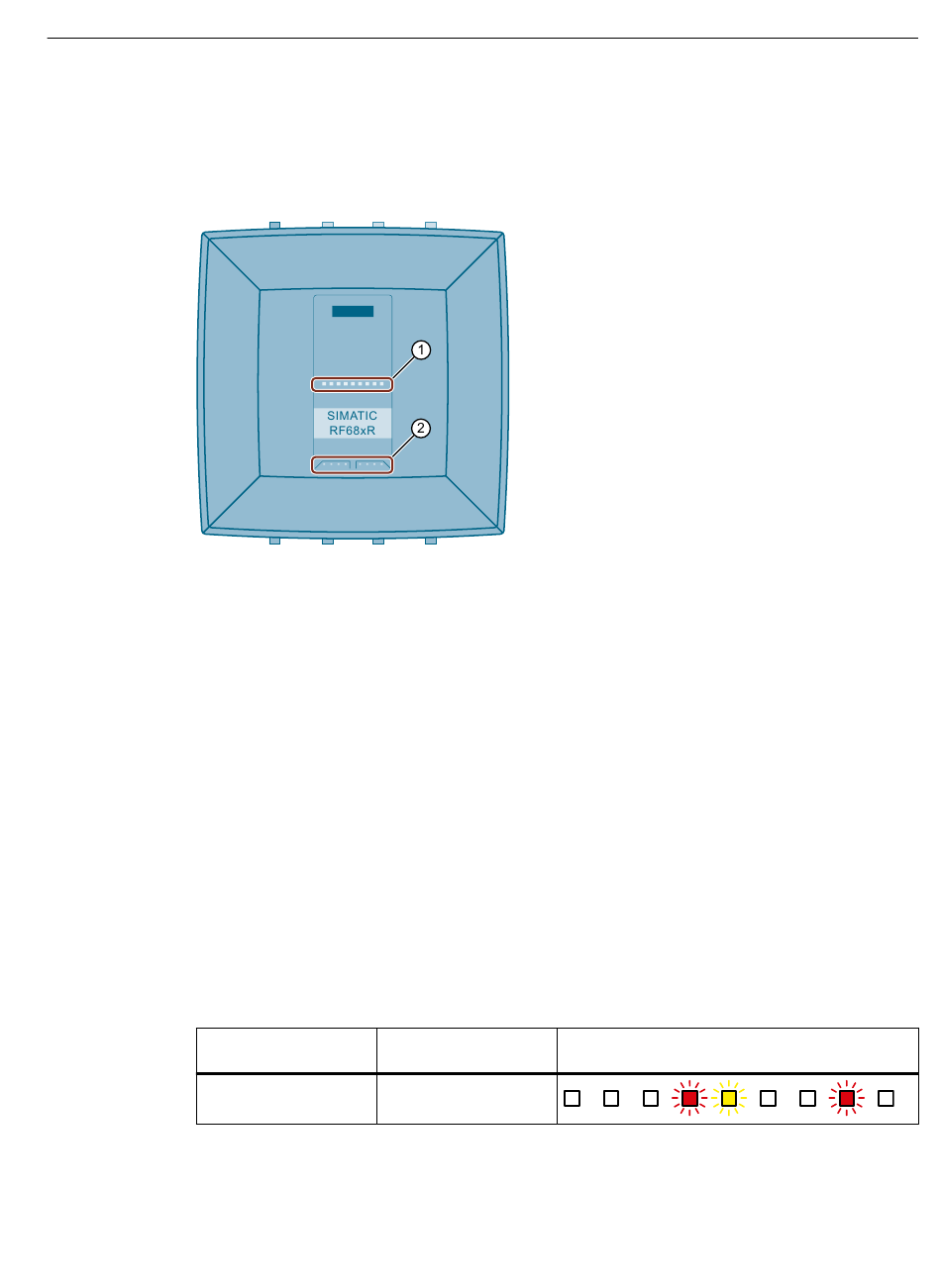

Mit Hilfe der LED-Statusanzeige werden die Fehlermeldungen der Reader RF680R/RF685R
angezeigt.
①
②
Bild 9-2
Auftretende Fehlermeldungen werden durch rot blinkende Status-LEDs und die rot
blinkende "ER"-LED angezeigt. Es wird zwischen Hardware-Fehlern und normalen Fehlern
unterschieden. Bei Hardware-Fehlern blinken die LEDs mit einer schnellen Blinkfrequenz von
4 Hz. Bei allen anderen Fehlern blinken die LEDs mit einer langsamen Blinkfrequenz von 2
Hz.
Die hier beschriebene detaillierte LED-Fehleranzeige ist standardmäßig aktiviert. Sie können
diese ggf. im Menüpunkt "Einstellungen - Allgemein" des WBM deaktivieren. Bei aktiver
LED-Fehleranzeige wird jedem Fehler in der LED-Statusanzeige ein eigenes LED-Muster
zugeordnet. Die angezeigten LED-Muster basieren auf dem binär umgerechneten Fehlercode
der hexadezimalen Fehlermeldung.
Beispiel
Der Fehler "0x12" (XML-Fehlermeldung) wird angezeigt. Binär umgerechnet ergibt sich der
Wert "0001 0010". Dieser umgerechnete Wert wird in der LED-Statusanzeige angezeigt.
Der Wert "0" bedeutet, dass die entsprechende LED nicht leuchtet, während der Wert
"1" bedeutet, dass die entsprechende LED rot leuchtet. Die mittlere (5. LED) der LED-
Statusanzeige dient hierbei als "Trennzeichen" und leuchtet immer gelb.
XML-Fehlermeldung
hexadezimal
0x12
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
LED-Statusanzeige (ST1 - ST9)
LED-Betriebsanzeige
LED-Anzeigen der Reader RF680R/RF685R
Fehlermeldung
binär
0001 0010
9.1 Diagnose über die LED-Anzeigen (RF61xR/RF650R/RF68xR)
LED-Fehleranzeige
System-Diagnose
