Siemens SIMATIC RF600 Projektierungshandbuch Seite 36

RF600-System planen
4.2 Mögliche Systemkonfigurationen
Merkmale des Szenarios
Intralogistik (Materialfluss)
SIMATIC
S7-1500
SIMATIC
RF680R
SIMATIC
RF615A
ID3
SIMATIC
RF615A

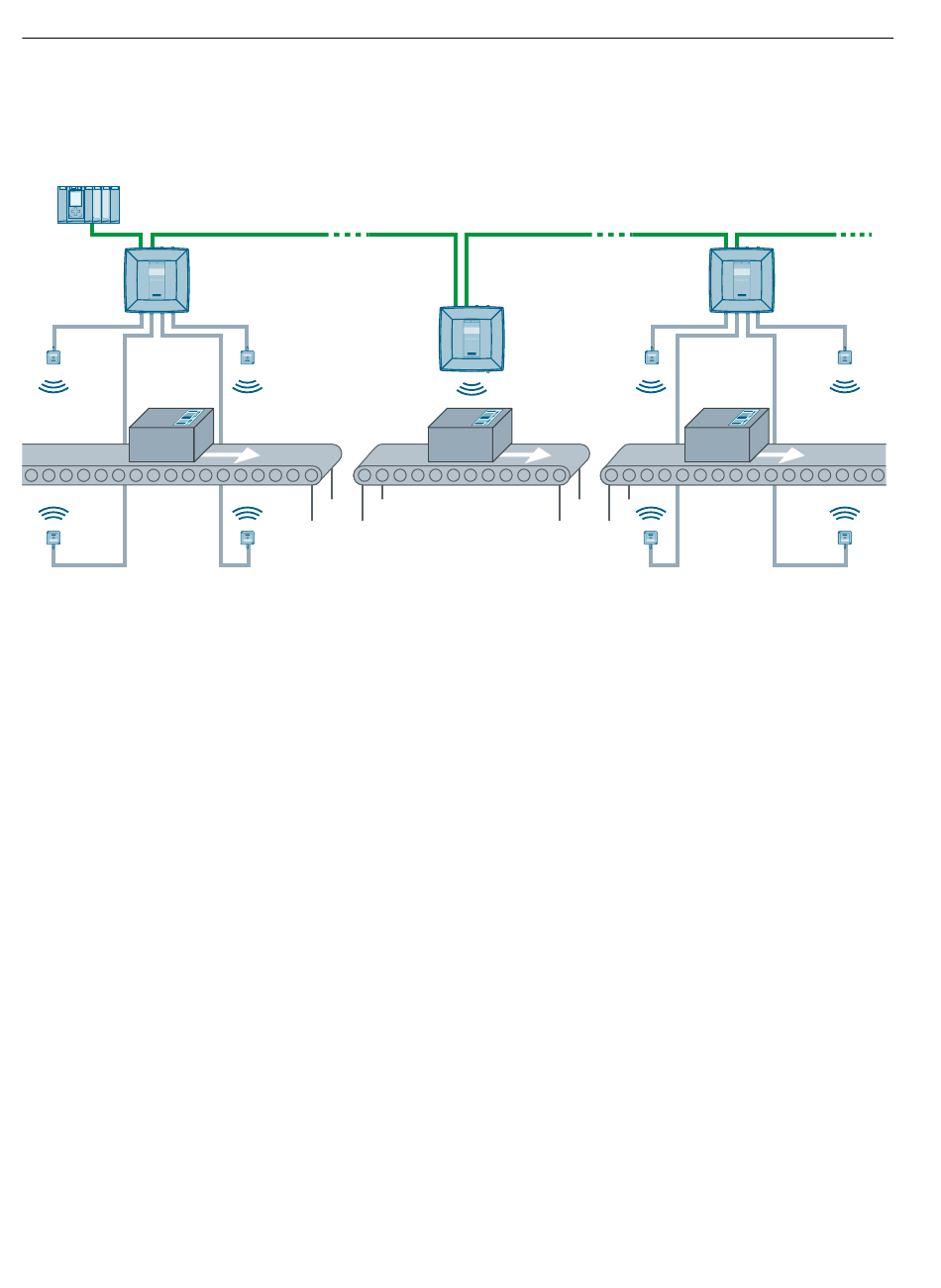

Bild 4-1 Szenario: Intralogistik (Materialfluss)
Die Fördereinrichtung transportiert die Transportbehälter an den Antennen vorbei. Die
auf den Transportbehälter angebrachten Transponder sind immer gleich ausgerichtet.
Die Transponder in diesem Beispielszenario sind Transponder vom Typ SIMATIC RF630L.
Das Förderband hat in diesem Beispiel eine maximale Breite von ca. 80 cm. Die
Transportgeschwindigkeit beträgt maximal 2 m/s. Bei dieser Anordnung muss immer nur
ein einzelner Transponder erkannt werden (Singletag).
Als Reader werden in diesem Szenario SIMATIC RF680R und RF685R eingesetzt. Aufgrund
der beengten Platzverhältnisse und der gering ausfallenden Leseabstände werden in diesem
Beispiel die Antennen SIMATIC RF615A verwendet. Alternativ können - bei großzügigeren
Platzverhältnissen und um eine optimale Lesesicherheit zu erzielen - auch die Antennen
SIMATIC RF650A verwendet werden. Dadurch, dass die Reader in eine Bustopologie
geschaltet werden, verringert sich der Verkabelungsaufwand.
Der Reader liest die Informationen der Transponder auf den Transportbehältern und leitet
diese an die SIMATIC S7-Steuerung weiter.
36
SIMATIC
RF615A
...
SIMATIC
RF615A
SIMATIC
RF685R
SIMATIC
RF615A
ID2
...
SIMATIC
RF615A
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
SIMATIC
RF680R
SIMATIC
RF615A
ID1
SIMATIC
RF615A
SIMATIC RF600
