System-Diagnose
9.1 Diagnose über die LED-Anzeigen (RF61xR/RF650R/RF68xR)
9.1.2 Diagnose über die LED-Betriebsanzeige
Die Betriebszustände des Readers werden durch die LEDs "RUN/STOP", "ERROR",
"MAINTENANCE" und "PRESENCE" angezeigt. Die LEDs können die Farben Grün, Rot oder Gelb
und die Zustände aus , an

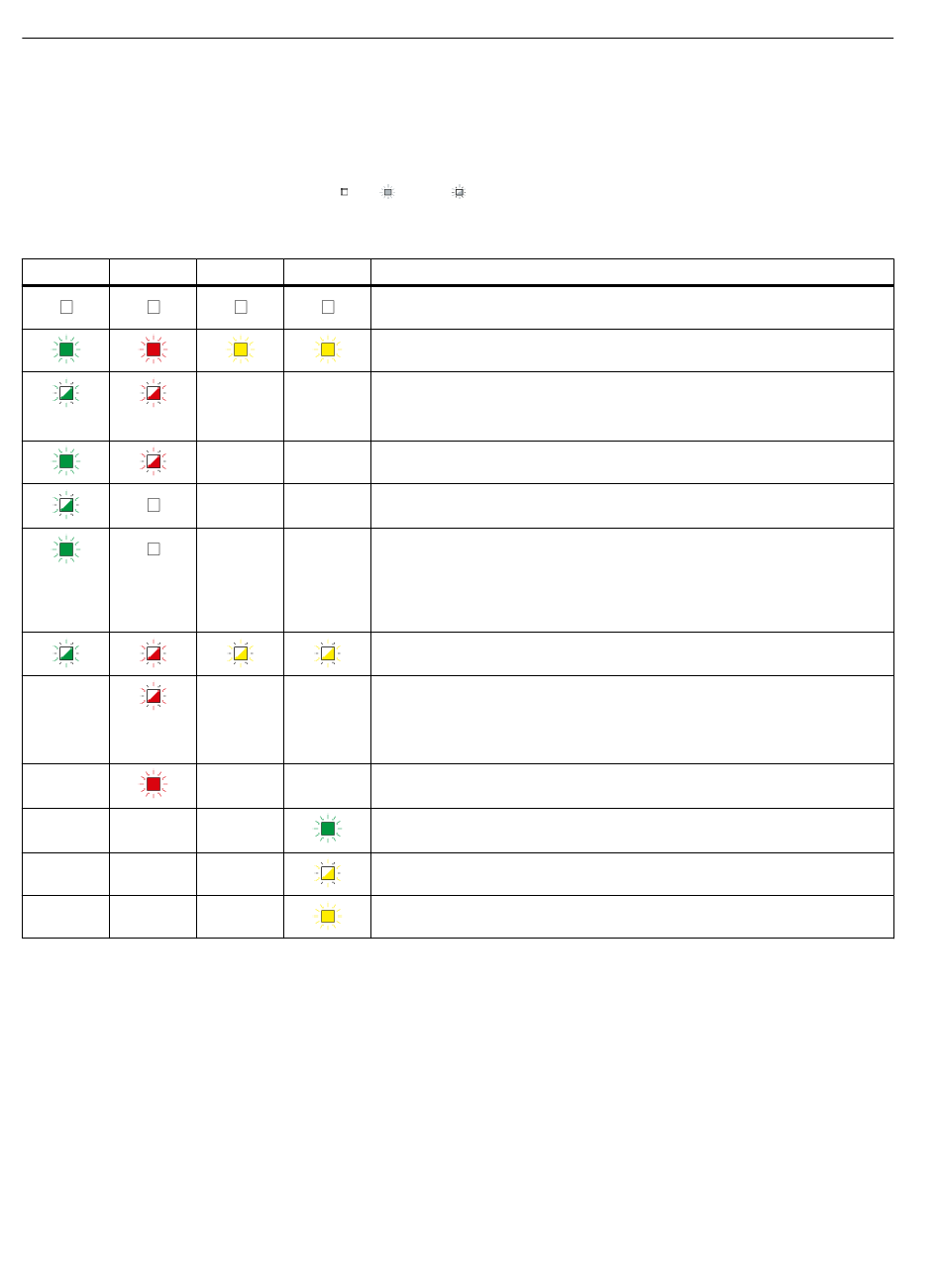

Tabelle 9-1 Anzeige der Betriebszustände
R/S ER
--
--
-- --
-- --
-- --
Nicht bei RF650R vorhanden.
1)
Nicht bei RF680R/RF685R vorhanden.
2)
--: Nicht relevant
464
MAINT 1) PRE 2) Bedeutung
Das Gerät ist ausgeschaltet.
Das Gerät befindet sich im Hochlauf.
-- -- Das Gerät ist betriebsbereit. Die Verbindung zur Applikation (XML, OPC-UA,
Steuerung) ist nicht aufgebaut.
Gegebenenfalls liegt ein Fehler vor.
-- -- Das Gerät ist betriebsbereit, aber es liegt ein Fehler vor.
-- -- Das Gerät ist betriebsbereit. Die Verbindung zur Applikation (XML, OPC-UA,
Steuerung) ist aufgebaut.
-- -- Das Gerät ist im Arbeitszustand.
•
•
•
Blinktest zur Reader-Identifizierung.
-- -- Ein Fehler liegt vor. Weitere Informationen zu den Fehlermeldungen finden
Sie im Kapitel "XML-/PLC-/WBM-Fehlermeldungen (Seite 465)".
Beachten Sie, dass Sie bei den Readern RF610R und RF615R die PRE-LED
über das WBM konfigurieren können.
-- -- Die Netzlast ist zu hoch. Die Funktion des Gerätes wird durch ein zu hohes
Aufkommen empfangener Netzwerkpakete gestört.
-- Die Antenne ist eingeschaltet. Es befindet sich kein Transponder im Anten‐
nenfeld.
-- Mindestens ein Transponder befindet sich im Antennenfeld.
-- Ein oder mehrere Transponder sind als gültig erkannt worden.
, blinkt annehmen:
STEP 7, Ethernet/IP: Der Befehl "WRITE-CONFIG" wurde empfangen.
XML-Applikation: Der Befehl "hostGreeting" wurde empfangen.
OPC-UA: Verbindung zu dem Client ist aufgebaut
