5.5 SIMATIC RF680R
5.5.5.4

Pinbelegung Industrial Ethernet-Schnittstelle (X1 P1; X1 P2)

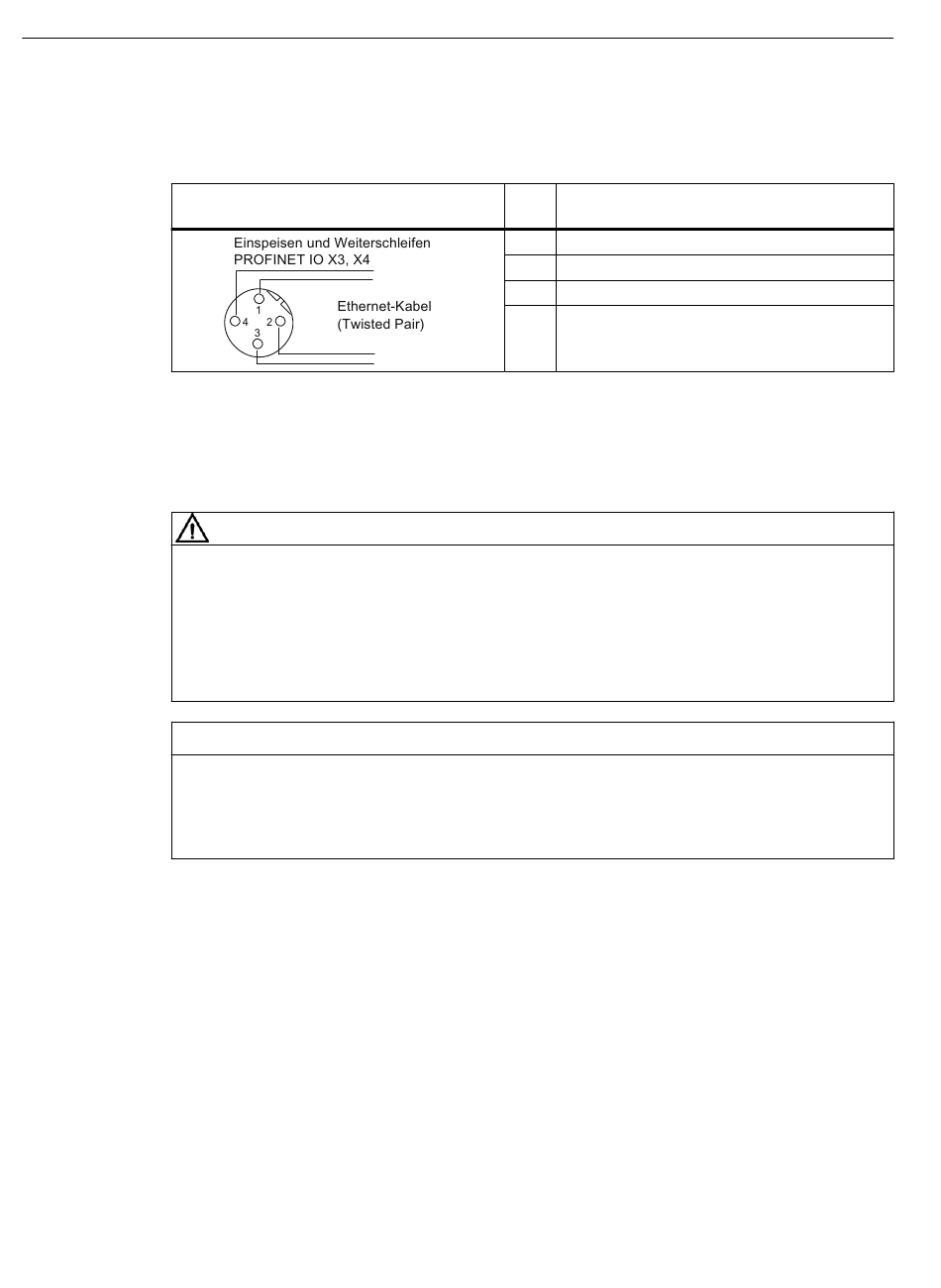

Tabelle 5-39 Pinbelegung der Industrial Ethernet-Schnittstelle (readerseitig)
Ansicht Schnittstelle
(M12-Buchse, 4-polig)
5.5.5.5

Erdungsanschluss

An der Oberseite des Readers befindet sich eine Sacklochbohrung (M4 x 8) für die Erdung.
Ziehen Sie die Schraube mit einem Drehmoment ≃ 1,5 Nm fest.
Gefährliche Spannung durch Blitzeinschlag
Tod oder schwere Verletzung kann eintreten durch Blitzeinschlag bei außerhalb von Gebäuden
angebrachten Antennen.
Wenn der Reader mit Antennen betrieben wird, welche außerhalb von Gebäuden angebracht
sind, dann ist es zwingend erforderlich den Reader elektrisch mit dem Erdpotential zu
verbinden.
ACHTUNG
Montage ausschließlich im geschützten Bereich
Die Montage der Antenne ist im geschützten Bereich eines Gebäudes möglich. Beachten Sie bei
der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen der Normen VDE 0182
bzw. IEC 62305.
182
WARNUNG
Pin Pin-Zuweisung
1 Datenleitung +Tx
2 Datenleitung +Rx
3 Datenleitung -Tx
4 Datenleitung -Rx
