5.3.5

Anschlussbelegung

5.3.5.1

Pinbelegung der DI/DO-Schnittstelle (X10 DI/DO)

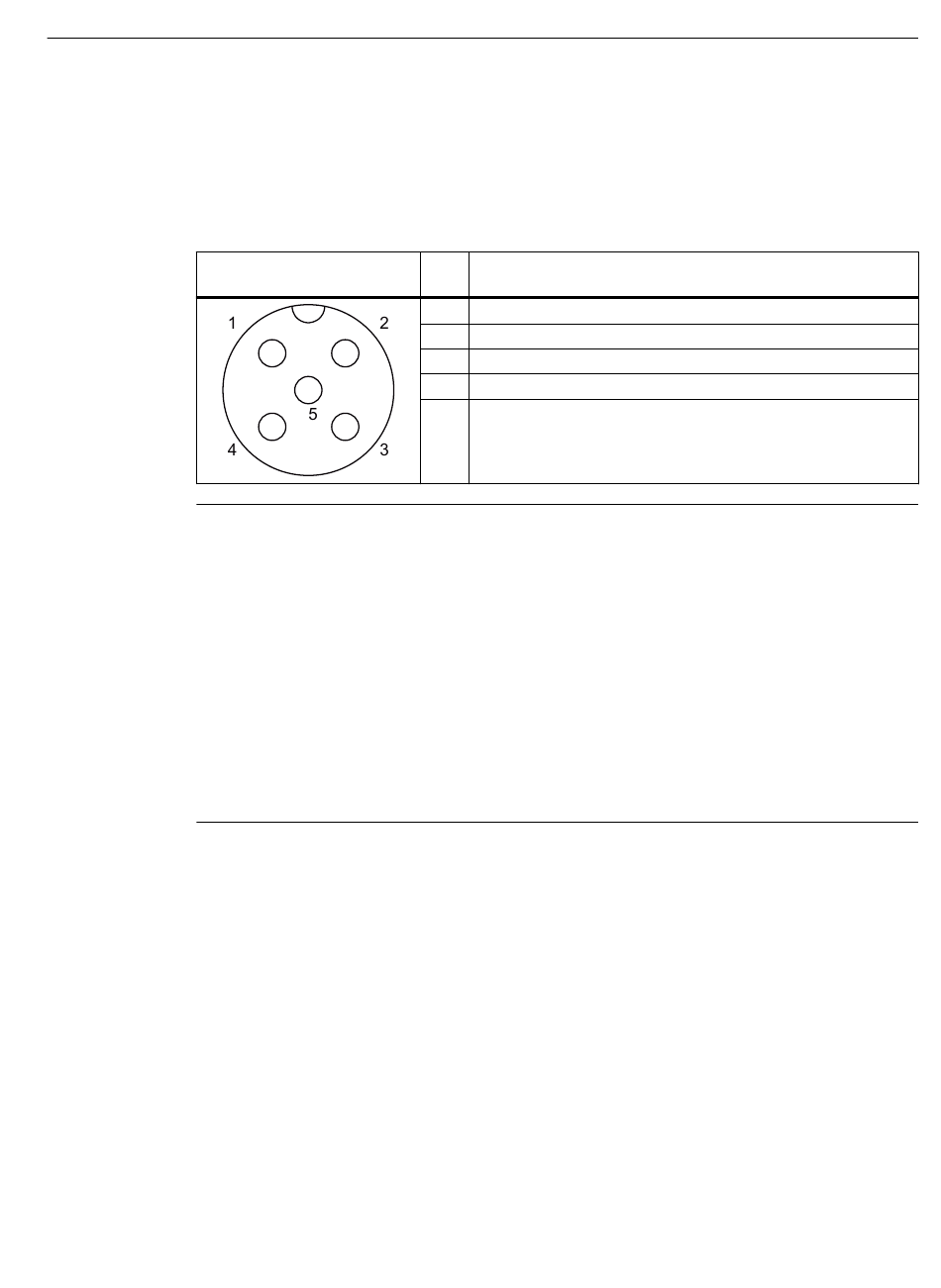

Tabelle 5-19
Ansicht Schnittstelle
(M12-Buchse, 5-polig)
Hinweis
Anforderung an externe Spannungsquellen
Bei Speisung der DI/DO-Schnittstelle über eine externe Spannungsquelle muss die
Spannungsquelle den Anforderungen an Quellen mit begrenzter Leistung (Limited Power
Sources LPS) und NEC Class 2 entsprechen.
Requirement for external power sources
If the DI/DQ interface is supplied by an external power source, the power source must comply
with requirements on limited power sources (LPS) and NEC Class 2.
Spécification des sources de tension externes
En cas d'alimentation de l'interface DI/DO par une source de tension externe, la source de
tension doit être conforme aux spécifications des sources à puissance limitée (Limited Power
Sources LPS) et de NEC class 2.
5.3.5.2

Schaltschema der DI/DO-Schnittstelle

Beschaltungsmöglichkeiten
Sie haben unterschiedliche Möglichkeiten, den Reader zu beschalten. Grundsätzlich sind die
Ausgänge und Eingänge wie folgt verschaltet:
Ausgang (DO)
• Der Ausgang ist bei < 20 °C für 0,5 A Strom bemessen (0,33 A bei 55 °C) und elektronisch
abgesichert.
• Der Ausgang ist potentialgetrennt über Optokoppler.
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Pinbelegung DI/DO-Schnittstelle (readerseitig)
Pin Pin-Zuweisung
1 DI Common / Input Common
2 DO / Output
3 DO Common / Output Common
4 DI / Input
5 nicht angeschlossen
Reader
