6.7.6

Antennendiagramme

6.7.6.1

Ausrichtung der Transponder zur Antenne

Transponder-Ausrichtung

Die Antenne RF662A verfügt über eine zirkulare Polarisation. Bei einer zirkularen Antenne
wechselt die Ausrichtung der Antennen-Symmetrieachse bei jedem Sendevorgang zwischen
horizontal und vertikal. Aus diesem Grund ist die Ausrichtung der Transponder-
Polarisationsachse (horizontal/vertikal) nebensächlich. Achten Sie jedoch darauf, dass der
Transponder zur Antenne ausgerichtet ist.

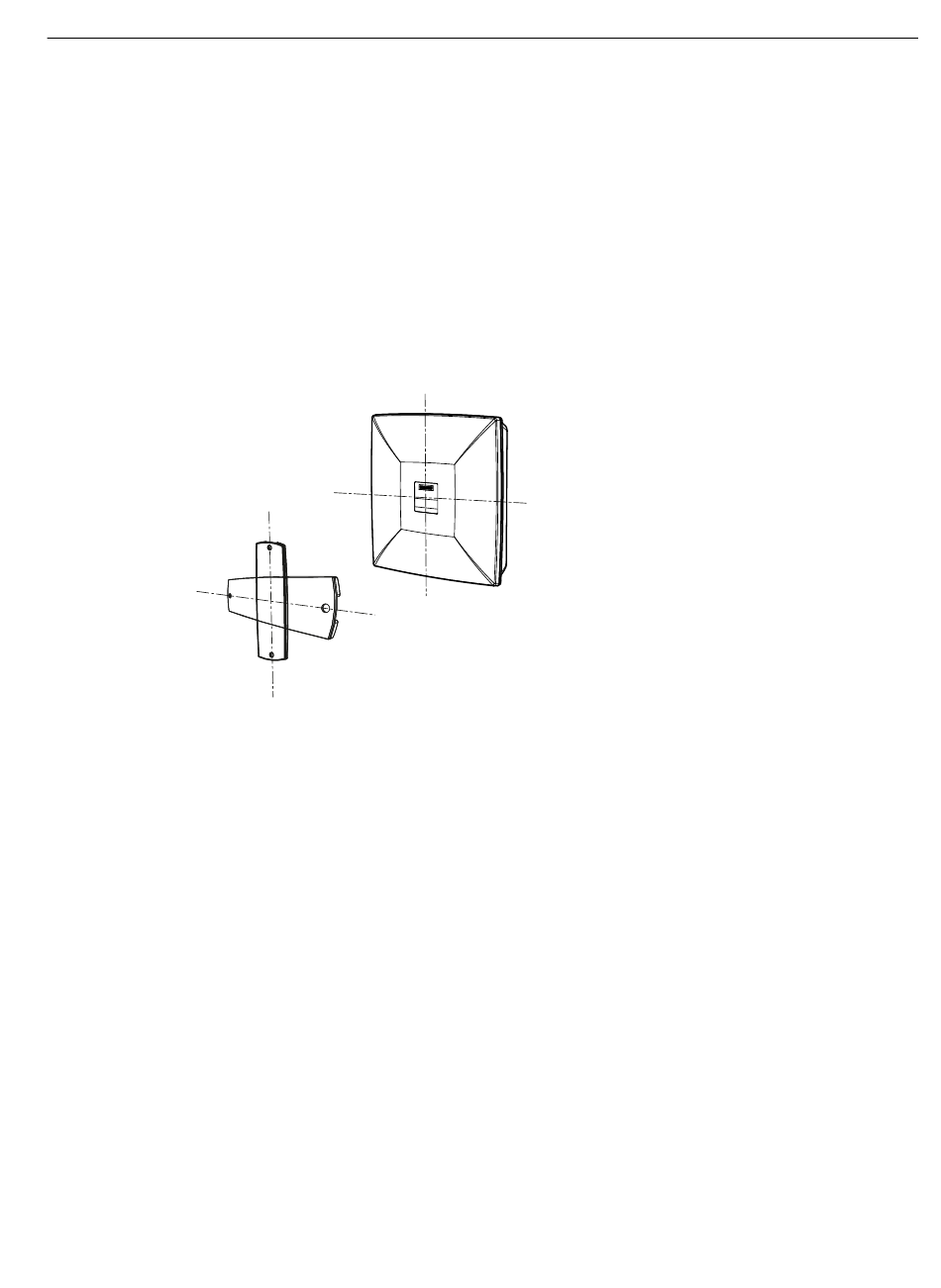

Bild 6-40
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Ausrichtung der Transponder-Polarisationsachse bei einer zirkularen Antennen-
Symmetrieachse
