Reader
5.5 SIMATIC RF680R

Montageoptionen

Ihnen stehen folgende Montagesysteme/Halterungen zur Verfügung, um die Reader zu
befestigen:
• VESA 100-Befestigungssystems (4 x M4, Drehmoment ≃ 1,5 Nm)
• SIMATIC RF600 Antennenhalterung 3-Wegekit
über ein genormtes VESA 100-Befestigungssystem (4 x M4, Drehmoment ≃ 1,5 Nm)
• Montageset für Hut-/Profilschienen, zur Montage an einer der folgenden Hut-/Profilschienen
– Hutschiene T35 (S7-1200)
– Profilschiene S7-300
– Profilschiene S7-1500
Ausführliche Informationen zu den Montagesysteme/Halterungen, sowie zur Montage der
Reader finden Sie im Kapitel "Reader- und Antennenhalterungen (Seite 487)". Die Lage der
Befestigungsbohrungen finden Sie im Kapitel "Maßbild (Seite 187)".
5.5.5

Anschlussbelegung

5.5.5.1

Pinbelegung der DI/DO-Schnittstelle (X10 DI/DO)

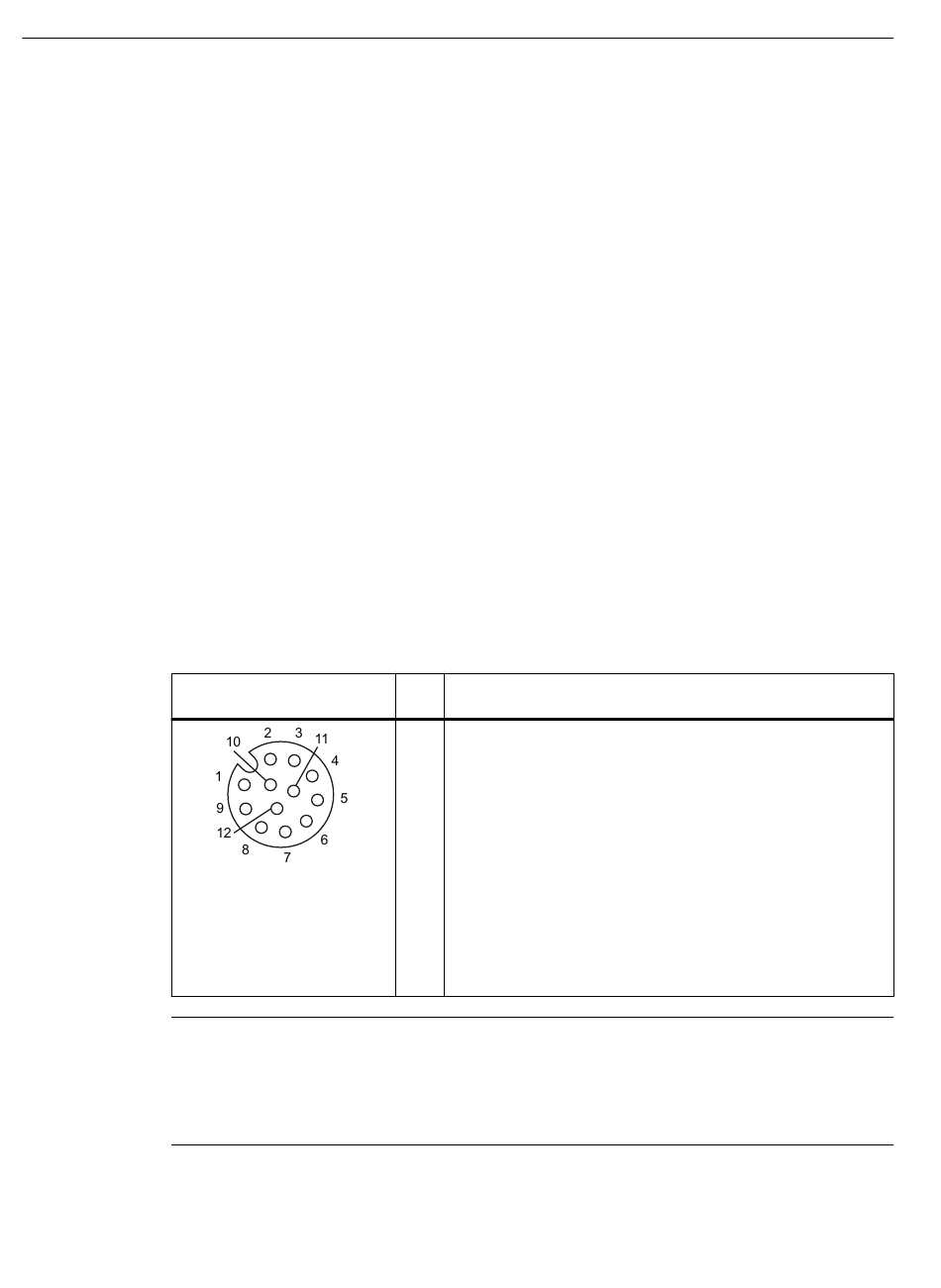

Tabelle 5-37 Pinbelegung DI/DO-Schnittstelle (readerseitig)
Ansicht Schnittstelle
(M12-Buchse, 12-polig)
Hinweis
Anforderung an externe Spannungsquellen
Bei Speisung der DI/DO-Schnittstelle über eine externe Spannungsquelle, muss die
Spannungsquelle den Anforderungen an Quellen mit begrenzter Leistung (Limited Power
Sources LPS) und NEC Class 2 entsprechen.
174
Pin Pin-Zuweisung
1 GND (Ausgang zur Versorgung der Digitaleingänge/-ausgänge
[nicht galvanisch getrennt])
2 VCC (Ausgang zur Versorgung der Digitaleingänge/-ausgänge
[nicht galvanisch getrennt])
3 DO Common / Output Common
4 DO 0 / Output 00
5 DO 1 / Output 01
6 DO 2 / Output 02
7 DO 3 / Output 03
8 DI 0 / Input 00
9 DI Common / Input Common
10 DI 1 / Input 01
11 DI 2 / Input 02
12 DI 3 / Input 03
