7.11 SIMATIC RF640T
7.11.3

Einsatz planen

7.11.3.1 Optimale Antennen-Transponder-Positionierung bei planer Montage des
Transponders auf Metall
Bild 7-35

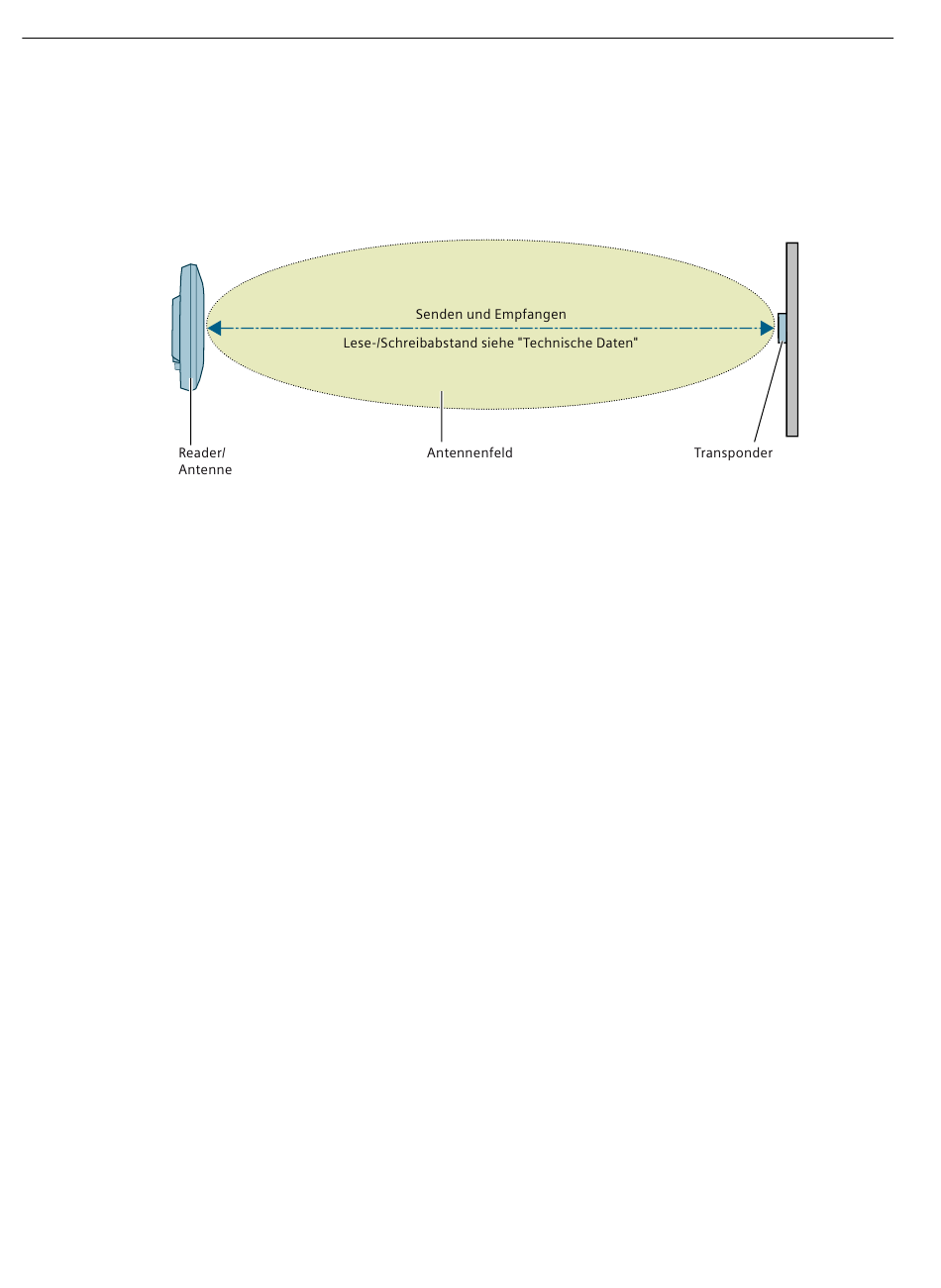

Die Grafik zeigt ein Beispiel einer optimalen Positionierung des Transponders zum Reader
oder zur Antenne. Diese Positionierung ist unabhängig davon, ob mit der internen Reader-
Antenne oder mit einer der externen RF600-Antennen gearbeitet wird.
7.11.3.2

Polarisation des Transponders

Der Transponder hat eine lineare Polarisation. Die Polarisationsachse verläuft wie in
nachstehender Grafik gezeigt. Grundsätzlich sollte die Polarisationsachse des Transponders
parallel zur Polarisationsachse der Antenne verlaufen, um optimale Reichweiten und Ergebnisse
zu erzielen.
Bei Verwendung einer zirkularen Antenne und zentrischen Montage des Transponders auf
einer planen, metallischen Trägerplatte, welche nahezu quadratische Abmaße hat oder
kreisrund ist kann der Transponder beliebig ausgerichtet werden.
412
Beispiel für eine optimale Antennen-Transponder-Positionierung
