Intralogistik (Weiche)
ID3
①
Trigger per Lichtschranke am DI
②
Dezentrales Kleingate

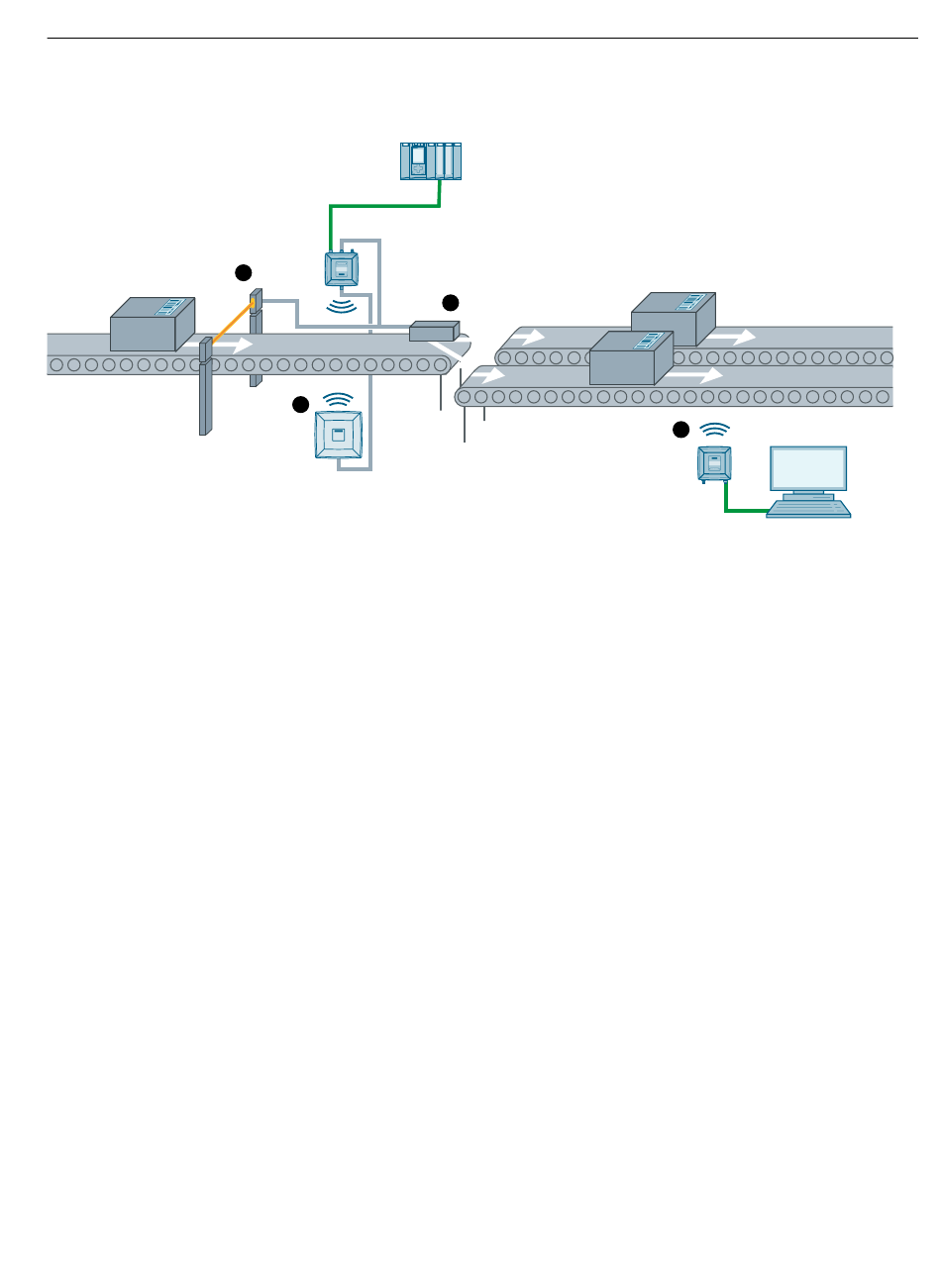

Bild 4-2 Szenario: Intralogistik (Weiche)
In diesem Beispiel-Szenario sollen Transportbehälter über eine Weiche an den richtigen
Ablageort verteilt werden. Die auf den Transportbehälter angebrachten Transponder sind
immer gleich ausgerichtet. Die Transponder in diesem Beispielszenario sind Transponder vom
Typ SIMATIC RF630L. Das Förderband hat in diesem Beispiel eine maximale Breite von ca. 80
cm. Die Transportgeschwindigkeit des Förderbands beträgt maximal 2 m/s.
Als Reader werden in diesem Szenario ein SIMATIC RF615R mit einer externen Antenne
SIMATIC RF650A und ein SIMATIC RF610R eingesetzt. Diese Reader sind kostengünstig und
zeichnen sich durch eine sehr kompakte Bauweise aus.
Passiert ein Transportbehälter die Lichtschranke
der Transponder auf den vorbeitransportierten Transportbehältern aus und leitet diese an
die SIMATIC-S7 Steuerung weiter. Die SIMATIC-S7 steuert abhängig von den Transponder-
Informationen die Weiche
SIMATIC RF600
