RF600-System planen
4.3 Antennen-Konfigurationen
4.3.5

Gegenseitige Beeinflussung von Lesestellen

Antennenausrichtung und daraus resultierende Antennenabstände
Der nötige Mindestabstand der Antennen zueinander, welche dieselbe Frequenz benutzen und
an unterschiedlichen Readern angeschlossen sind, ist abhängig von der eingestellten
maximalen Sendeleistung und der Antennenausrichtung. Bei der maximalen Sendeleistung
gelten die nachfolgenden Mindestabstände.
A
B
C

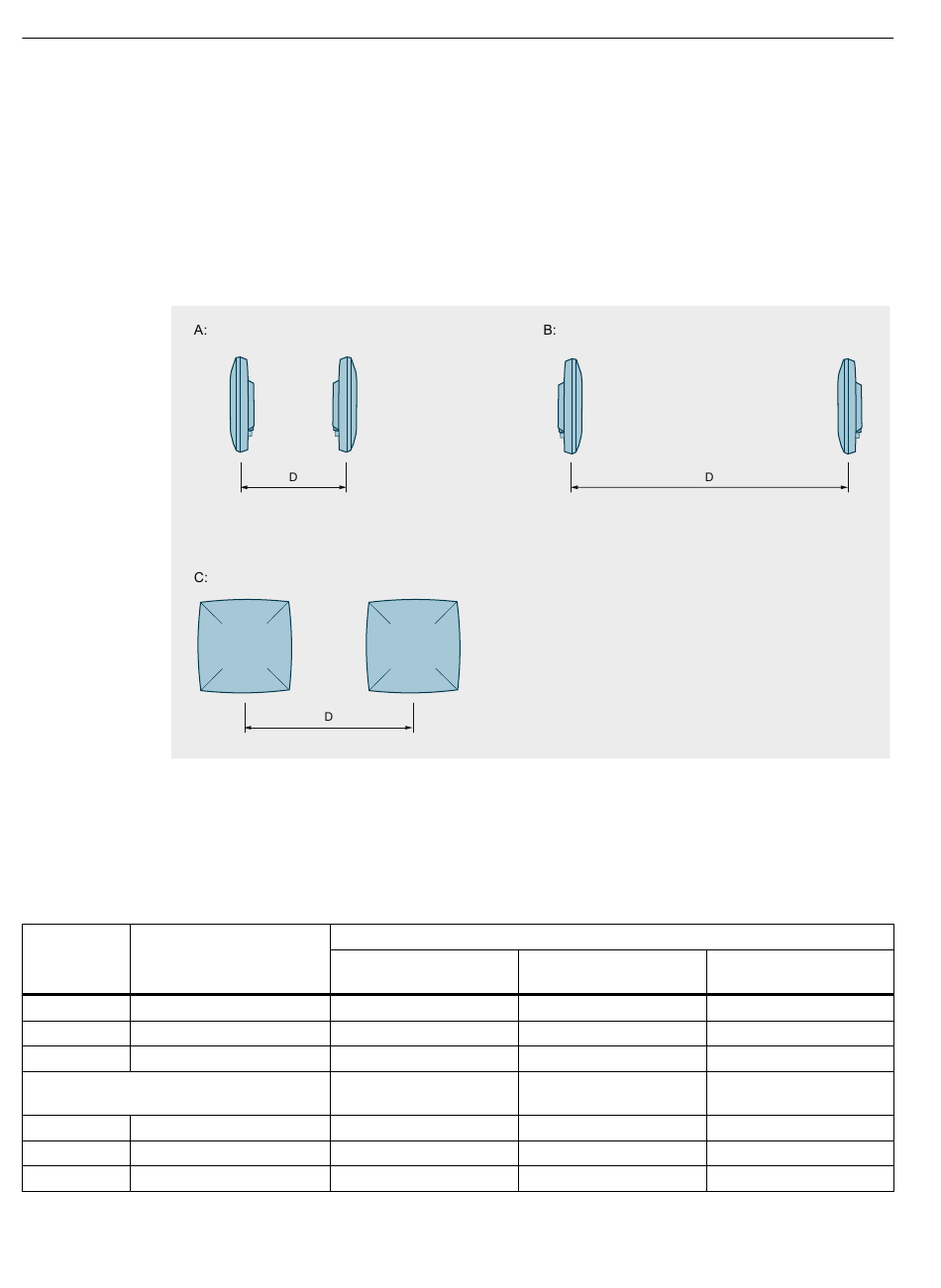

Bild 4-8
Tabelle 4-1 Antennenausrichtung und minimale Antennenabstände
Antennen‐ Antennenausrichtung
konfigurati‐
on
A Rückseite zu Rückseite
B Aufeinander gerichtet
C Nebeneinander
A Rückseite zu Rückseite
B Aufeinander gerichtet
C Nebeneinander
48
Rückseite zu Rückseite
Aufeinander gerichtet
Nebeneinander
Antennenabstände bei unterschiedlichen Readern/Antennen und gleichen Frequenzen
RF610R/RF615R
mit interner Antenne
1,0 m
2,0 m
1,0 m
RF600-Reader
mit RF642A
1,0 m
2,0 m
2,0 m
Mindestabstand (D)
RF685R
mit interner Antenne
0,3 m
2,0 m
0,5 m
RF600-Reader
mit RF650A/RF680A
0,3 m
2,0 m
0,5 m
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
RF600-Reader
mit RF615A/RF622A
1,0 m
2,0 m
1,0 m
RF600-Reader
mit RF662A
0,5 m
2,0 m
0,8 m
SIMATIC RF600
