5.3.5.3

Pinbelegung der Spannungsversorgung-Schnittstelle (X80 DC24V)

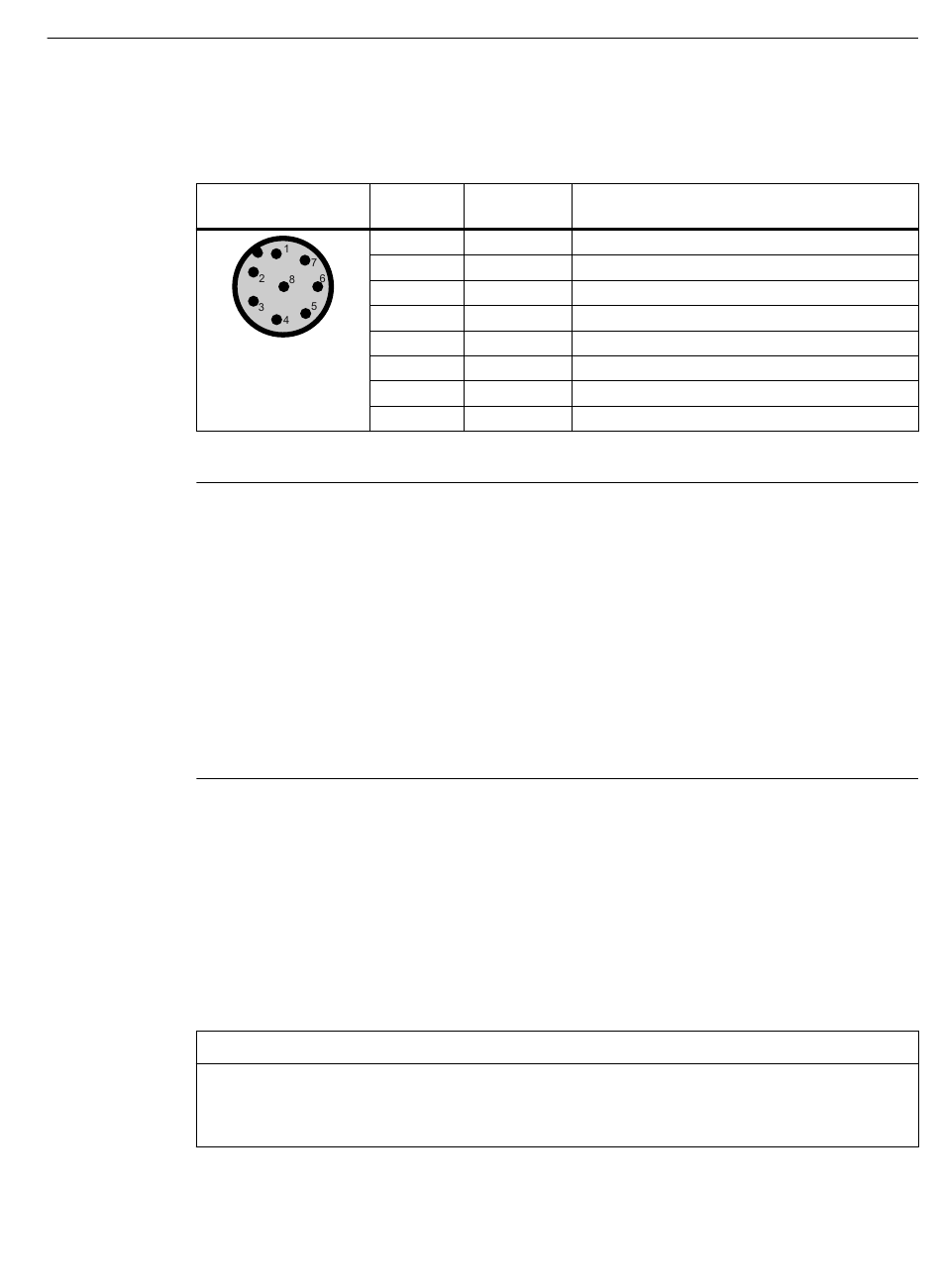

Tabelle 5-20 Pinbelegung der RS422-Schnittstelle (readerseitig)
Ansicht Schnittstelle
(M12-Buchse, 8-polig)
Diese Pins werden ausschließlich beim Anschluss an eine PROFIBUS-Baugruppe (z. B. RF166C) benötigt.
1)
Hinweis
Anforderung an externe Spannungsquellen
Die Spannungsversorgung des Readers darf nur mit Netzteilen erfolgen, die den Anforderungen
an Quellen mit begrenzter Leistung (Limited Power Sources LPS) und NEC Class 2 entsprechen.
Requirement for external power sources
The reader must only be supplied with power by power supply units that meet the
requirementsof limited power source (LPS) and NEC Class 2.
Spécification des sources de tension externes
L'alimentation du plot de lecture/écriture doit être exclusivement assurée par des blocs
d'alimentation conformes aux spécifications des sources à puissance limitée (Limited Power
Sources LPS) et de NEC class 2.
Hinweise zu Stecker und Kabel
Die Kabel mit offenen Kabelenden (6GT2891-4EH20, 6GT2891-4EH50) besitzen einseitig einen
8-poligen M12-Stecker, das andere Kabelende ist "offen". Es stehen dort 8 farblich
gekennzeichnete Einzeldrähte zum Anschluss an externe Geräte zur Verfügung.
Im Produktspektrum existieren weitere Kabel vom Typ 6GT2891-4Fxxx (2 bis 50 m)
mit einem M12-Stecker an beiden Enden. Diese Kabel können als Verlängerungsleitung
eingesetzt werden. Große Kabellängen können nach Bedarf gekürzt werden.
ACHTUNG
Nicht benutzte Einzeldrähte isolieren
Nicht benutzte Einzeldrähte müssen einzeln isoliert werden, um ungewollte Verbindungen
von Signalleitungen zu verhindern.
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Pin
1
2
1)
3
4
1)
5
1)
6
1)
7
8
Aderfarben Belegung
Weiß + 24 V
Braun - Tx
Grün 0 V
Gelb + Tx
Grau + Rx
Rosa - Rx
-- nicht belegt
-- Erde (Schirm)
