7.14.3

Einsatz planen

7.14.3.1

Montagehinweis

ACHTUNG
Verringerung der Lese-/Schreibreichweite
Die maximale Lese-/Schreibreichweite wird auf metallfreiem Untergrund erreicht. Verwenden
Sie bei der Montage auf metallischen Oberflächen den Abstandshalter, um eine maximale
Lese-/Schreibreichweite zu erzielen.
ACHTUNG
Befestigung bei hoher Temperatur
Zur mechanischen Entlastung bzw. um Spannungen am Transponder zu vermeiden, sollte der
Transponder beim Einsatz in Umgebungen mit Temperaturen > +80 °C (aufgrund der
unterschiedlichen Ausdehnungskoeffizienten aller Materialien) durch die Verwendung von
Haltewinkeln mechanisch vom Befestigungsuntergrund entkoppelt werden.
7.14.3.2 Optimale Antennen-Transponder-Positionierung bei planer Montage des
Transponders auf Metall

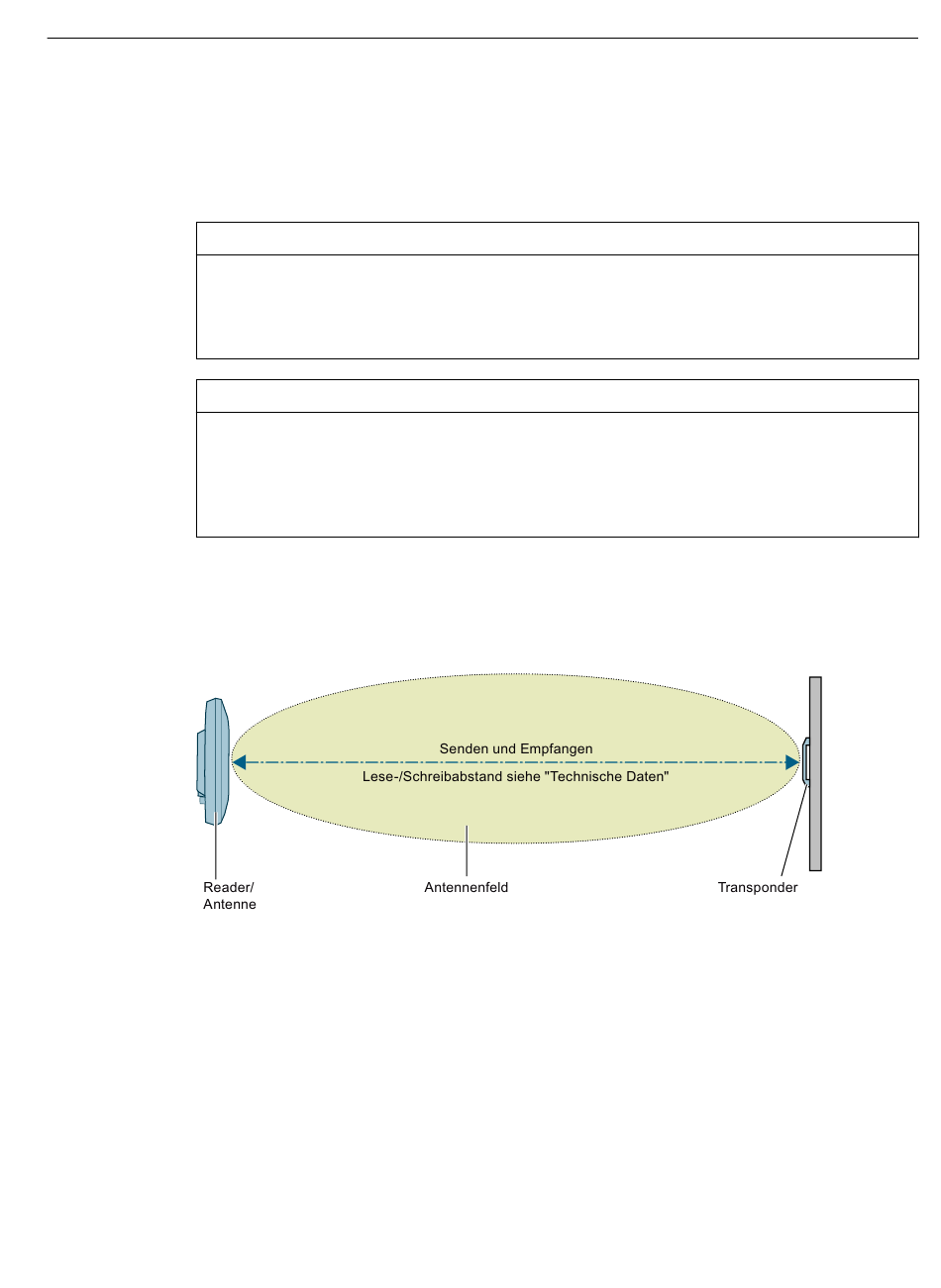

Bild 7-48
Die Grafik zeigt ein Beispiel einer optimalen Positionierung des Transponders zum Reader
oder zur Antenne. Diese Positionierung ist unabhängig davon, ob mit der internen Reader-
Antenne oder mit einer der externen RF600-Antennen gearbeitet wird.
7.14.3.3

Polarisation des Transponders

Der Transponder hat eine lineare Polarisation. Die Polarisationsachse verläuft wie in
nachstehender Grafik gezeigt. Grundsätzlich sollte die Polarisationsachse des Transponders
parallel zur Polarisationsachse der Antenne verlaufen, um optimale Reichweiten und Ergebnisse
zu erzielen.
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Beispiel für eine optimale Antennen-Transponder-Positionierung
Transponder
7.14 SIMATIC RF680T
437
