Transponder
7.14 SIMATIC RF680T
Bei Verwendung einer zirkularen Antenne und zentrischen Montage des Transponders auf
einer planen, metallischen Trägerplatte, welche nahezu quadratische Abmaße hat oder
kreisrund ist kann der Transponder beliebig ausgerichtet werden.
Bild 7-49
7.14.3.4 Reichweite bei Montage auf metallischen planen Trägern
Um die aufgeführten maximalen Lese-/Schreibreichweiten zu erzielen, müssen Sie den
Transponder auf einer metallischen Montagefläche mit einem Mindestdurchmesser von 150
mm und einer Mindestdicke von 1 mm montieren. Kleinere Flächen können zu einer
Reduzierung der Lese-/Schreibreichweiten führen.
Bei Trägerplatten mit rechteckigen Abmaßen ergibt sich eine Abhängigkeit der Reichweite
von der Montageausrichtung des Transponders.
Weitere Informationen zur Reichweite, finden Sie im Kapitel "Reichweiten und
Mindestabstände (Seite 56)".
7.14.3.5 Reichweite bei Montage auf nichtmetallischen Trägermaterialien
Der Transponder ist grundsätzlich für die Montage auf metallischen Objekten konzipiert. Die
maximale Lese-/Schreibreichweite wird durch die Montage auf einem metallischen planen
Träger erreicht. Bei der Montage auf nichtmetallischen Trägern reduziert sich die Lese-/
Schreibreichweite.
Tabelle 7-54 Reichweite bei nichtmetallischen Trägern
Trägermaterial
Transponder auf Holzträger
(trocken, Feuchtigkeitsgehalt < 15 %)
Transponder auf Kunststoffträger
Transponder auf Glas
438

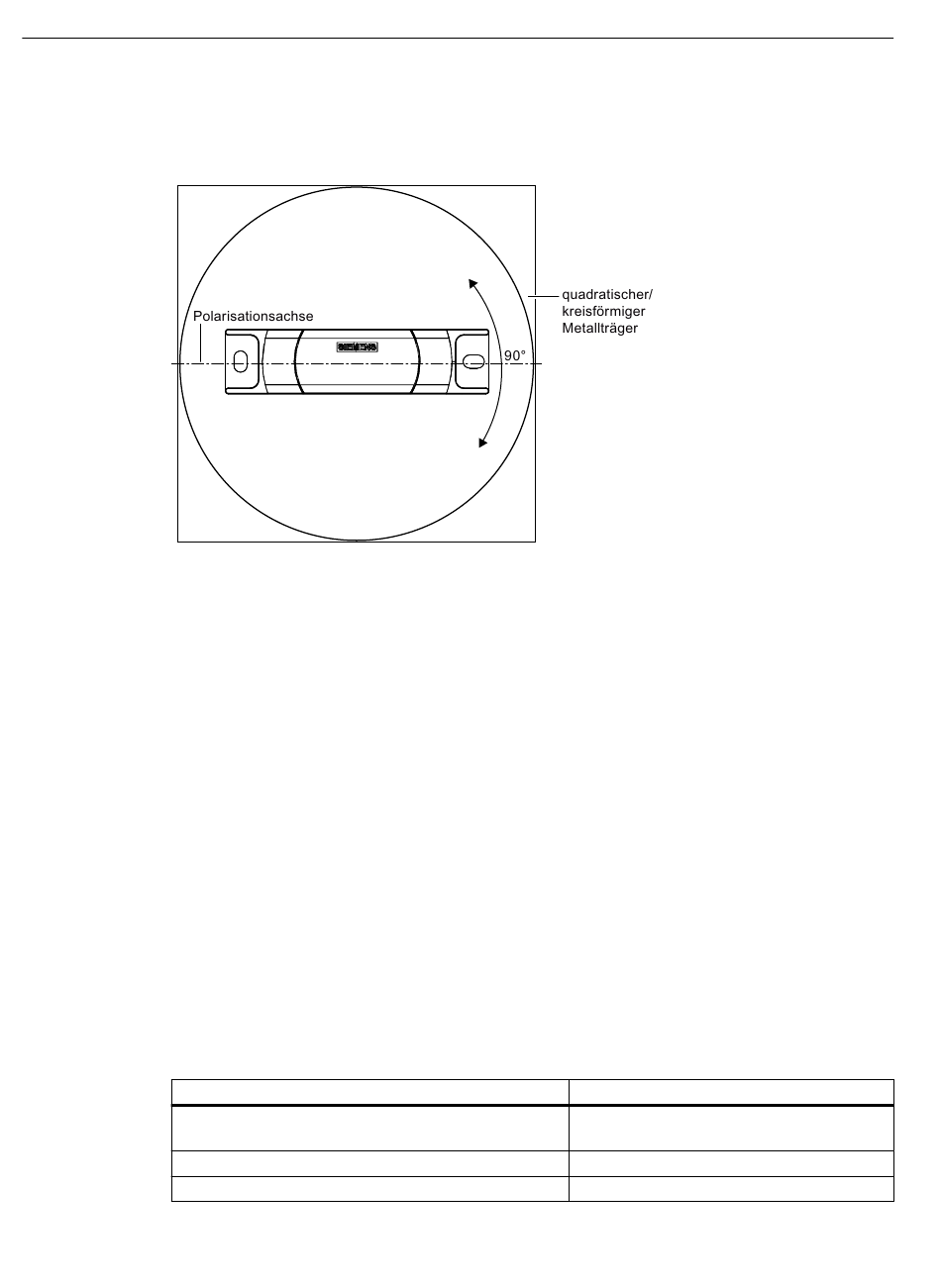

Optimale Positionierung des Transponders auf einer (quadratischen oder kreisrunden)
metallischen Trägerfläche
Reichweite
typ. 50 %
typ. 50 %
typ. 50 %
