7.8.3.3

Polarisation des Transponders

Der Transponder hat eine lineare Polarisation. Die Polarisationsachse verläuft wie in
nachstehender Grafik gezeigt. Grundsätzlich sollte die Polarisationsachse des Transponders
parallel zur Polarisationsachse der Antenne verlaufen, um optimale Reichweiten und Ergebnisse
zu erzielen.
Bei Verwendung einer zirkularen Antenne und zentrischen Montage des Transponders auf
einer planen, metallischen Trägerplatte, welche nahezu quadratische Abmaße hat oder
kreisrund ist kann der Transponder beliebig ausgerichtet werden.

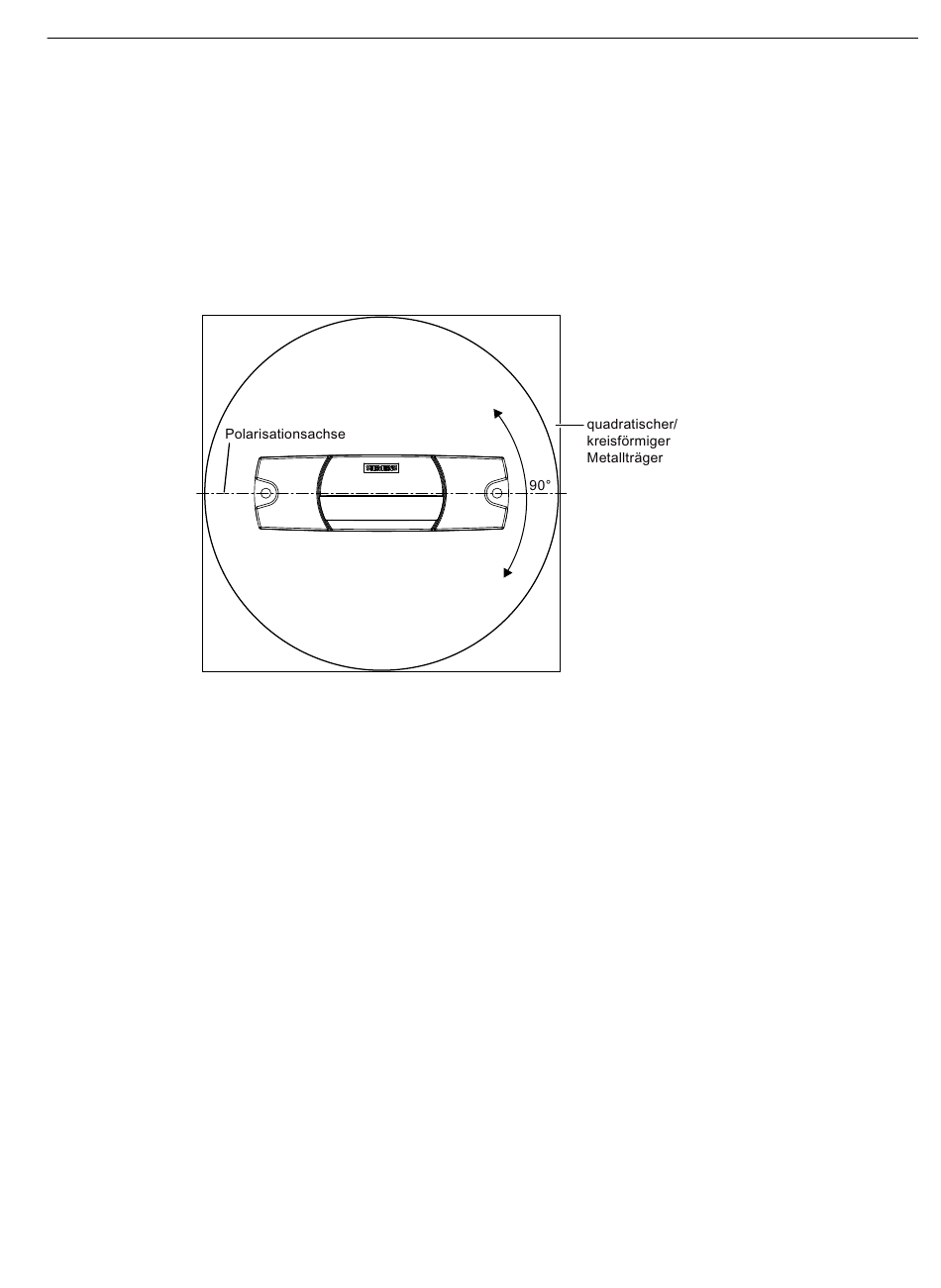

Bild 7-25
7.8.3.4 Reichweite bei Montage auf metallischen planen Trägern
Um die aufgeführten maximalen Lese-/Schreibreichweiten zu erzielen, müssen Sie den
Transponder mit einem Abstandshalter auf einer metallischen Montagefläche mit einem
Mindestdurchmesser von 300 mm und einer Mindestdicke von 1 mm montieren. Kleinere
Flächen können zu einer Reduzierung der Lese-/Schreibreichweiten führen.
Bei Trägerplatten mit rechteckigen Abmaßen ergibt sich eine Abhängigkeit der Reichweite
von der Montageausrichtung des Transponders.
Weitere Informationen zur Reichweite, finden Sie im Kapitel "Reichweiten und
Mindestabstände (Seite 56)".
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Optimale Positionierung des Transponders auf einer (quadratischen oder kreisrunden)
metallischen Trägerfläche
